LTM4607EV#PBF

产品分类: DC-DC稳压器
厂牌: ANALOG DEVICES
产品描述: Boost,Buck 200KHz Adjustable 1 800mV~24V 800mV 36V 4.5V LGA 贴片安装 15mm*15mm*2.8mm
供应商型号: 4029386
供应商: element14
标准整包数: 1

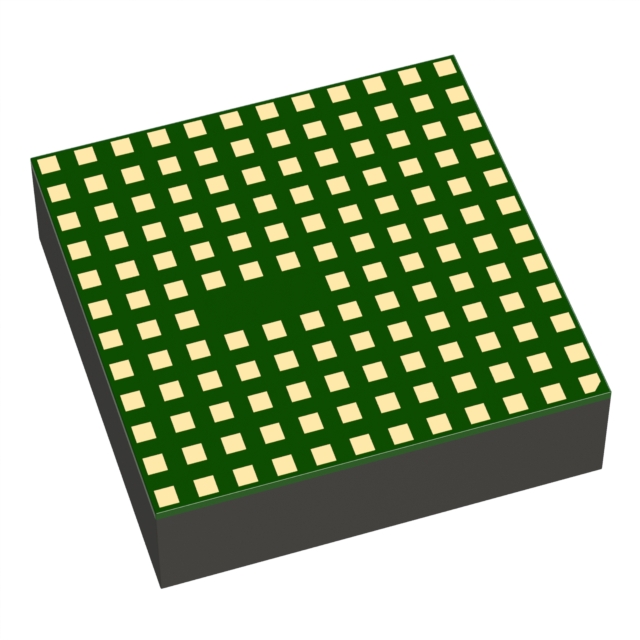

ANALOG DEVICES DC-DC稳压器 LTM4607EV#PBF

LTM4607EV#PBF概述


    产品简介


    LTM4607 高效降压-升压 DC/DC 微模块调节器
    LTM4607 是一款高效率开关模式电源供应器,它将控制器、功率 FET 和支持组件集成在一个封装内。该产品适用于广泛的输入电压范围(4.5V 至 36V),并提供可编程的输出电压范围(0.8V 至 24V)。LTM4607 特别适合用于电信、服务器和网络设备,工业及汽车设备,以及高功率电池驱动装置。

    技术参数


    - 输入电压范围: 4.5V 至 36V
    - 输出电压范围: 0.8V 至 24V
    - 最大连续电流: 5A(升压模式下),10A(降压模式下)
    - 工作效率: 最高达 98%
    - 电流控制方式: 电流模式控制
    - 启动信号: 功率良好输出信号
    - 同步频率: 200kHz 至 400kHz 可调
    - 瞬态响应: 极速瞬态响应
    - 保护功能: 过流折叠保护、过压保护
    - 封装形式: 小型低轮廓表面贴装 LGA 封装 (15mm × 15mm × 2.8mm)

    产品特点和优势


    LTM4607 采用了单电感架构,使得输入电压可以高于、低于或等于输出电压,从而在多种应用环境中提供了灵活性。其高效率设计(最高可达 98%)、极快的瞬态响应能力和紧凑的封装使其在电信、服务器、网络设备以及工业和汽车应用中表现出色。此外,LTM4607 具备多项保护功能,如过流折叠保护和过压保护,增强了系统的可靠性和稳定性。

    应用案例和使用建议


    LTM4607 已经被成功应用于多种应用场景中,如数据中心服务器的电源管理。在这些场景中,它展示了出色的负载调节能力和高效的能源利用。建议在设计时确保适当的外部电容配置以达到最佳性能。对于需要更高稳定性的应用,建议采用更高容量的输入和输出电容。

    兼容性和支持


    LTM4607 可与其他标准的电子元器件兼容,适用于大多数现代电路板设计。厂商提供了详细的技术文档和支持服务,有助于用户更好地理解和应用该产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输入电压超出范围 | 确保输入电压在规定的范围内(4.5V 至 36V) |
    | 输出电压不稳定 | 检查外部电容值,确保符合要求的配置 |
    | 系统过热 | 使用散热片或其他散热措施,确保良好的通风 |

    总结和推荐


    LTM4607 是一款高性能、高效率的降压-升压 DC/DC 微模块调节器,在众多应用中展现出卓越的性能。它的多功能性和易用性使它成为各种复杂系统中电源管理的理想选择。鉴于其出色的稳定性和可靠性,强烈推荐使用 LTM4607 在要求严格的工业和商用环境中。

LTM4607EV#PBF参数

参数
输出数量 1
输出类型 Adjustable
开关频率 200KHz
最小输出电压 800mV
拓扑 Boost,Buck
最小输入电压 4.5V
功能 -
最大输入电压 36V
同步整流器 -
最大输出电压 800mV~24V
长*宽*高 15mm*15mm*2.8mm
通用封装 LGA
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 托盘

LTM4607EV#PBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LTM4607EV#PBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES DC-DC稳压器 ANALOG DEVICES LTM4607EV#PBF LTM4607EV#PBF数据手册

LTM4607EV#PBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 383.487
10+ ¥ 371.6608
25+ ¥ 351.4375
119+ ¥ 298.668
库存: 118
起订量: 7 增量: 0
交货地:
最小起订量为:1
合计: ¥ 383.48
