LTM4633IY#PBF

产品分类: DC-DC稳压器
厂牌: ANALOG DEVICES
产品描述: Buck 750KHz Adjustable 3 800mV~1.8V 800mV 16V 4.7V BGA 贴片安装 15mm*15mm*5mm
供应商型号: 26M-LTM4633IY#PBF
供应商: 云汉优选
标准整包数: 1
ANALOG DEVICES DC-DC稳压器 LTM4633IY#PBF

LTM4633IY#PBF概述

    LTM4633 µModule® Regulator: Technical Overview and Analysis

    1. 产品简介


    LTM4633是一款由Linear Technology Corporation(现为Analog Devices, Inc.的一部分)设计的高性能三通道同步降压型DC/DC µModule®稳压器。该模块集成了三个独立的10A电流输出通道,分别提供1.0V、1.5V和3.3V的稳定电压输出。适用于电信、网络和工业设备中的高密度点负载调节。此产品特别适合需要紧凑布局和高效能的电源管理需求。

    2. 技术参数


    以下是LTM4633的主要技术规格:
    - 输入电压范围:4.7V 至 16V,或在外部5V偏置下2.375V至16V
    - 输出电压范围:
    - VOUT1和VOUT2:0.8V至1.8V
    - VOUT3:0.8V至5.5V
    - 总直流输出误差:±1.5%
    - 电流模式控制/快速瞬态响应
    - 频率同步
    - 输出过电压和过电流保护
    - 多相操作和电流共享(在VOUT1和VOUT2)
    - 通用温度监测
    - 软启动/电压跟踪
    - 电源良好监视

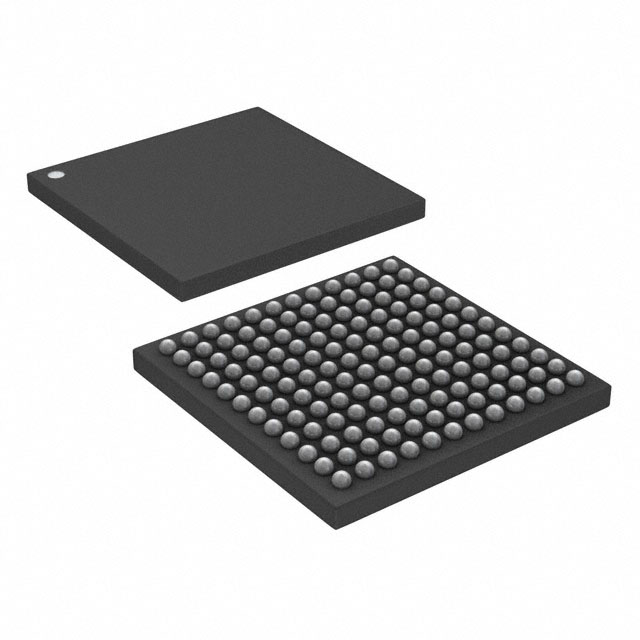

    - 封装:15mm x 15mm x 5.01mm BGA封装
    - 工作温度范围:-55°C至125°C

    3. 产品特点和优势


    LTM4633具有以下独特功能和优势:
    - 高度集成:将控制器、功率FET、电感和大部分支持组件整合在一个小尺寸内。
    - 高频运行:最高可达750kHz,实现快速瞬态响应而不牺牲稳定性。
    - 多功能保护机制:包括过压保护、过流保护和温度监测,确保系统可靠运行。
    - 高密度设计:采用15mm x 15mm x 5.01mm的小型BGA封装,适用于空间受限的应用。

    4. 应用案例和使用建议


    LTM4633适用于多种应用场合,如电信设备、网络设备及工业控制系统。在这些场景中,它可作为高效的点负载调节器,尤其在要求高密度和紧凑布局的设计中表现优异。建议在实际使用时,合理布置电源输入和输出的去耦电容,以提高系统的稳定性和效率。此外,对于需要精确控制电源参数的场合,可以考虑通过频率设置引脚和软启动功能进行细致调节。

    5. 兼容性和支持


    LTM4633提供了广泛的输入和输出电压范围,易于与其他标准电子元器件和系统集成。制造商还提供详尽的技术文档和支持服务,帮助用户更有效地应用该产品。

    6. 常见问题与解决方案


    - 问题:电源启动时出现过冲现象。
    - 解决方案:调整软启动电容器的值,以减缓启动过程中的电流变化速度。

    - 问题:温度过高导致性能下降。
    - 解决方案:确保良好的散热设计,如增加铜箔面积或使用散热片,以增强热传递效率。

    7. 总结和推荐


    LTM4633 µModule®稳压器以其高度集成、高效率和广泛适用性,在众多电子设计中表现出色。对于寻求紧凑且可靠的电源解决方案的应用,该产品无疑是最佳选择之一。强烈推荐在高密度点负载调节场景中使用LTM4633。
    本概述涵盖了LTM4633的技术规格、优势、应用及使用建议等方面,旨在为用户提供全面的产品信息。

LTM4633IY#PBF参数

参数
最大输入电压 16V
开关频率 750KHz
最小输入电压 4.7V
输出数量 3
同步整流器 -
拓扑 Buck
输出类型 Adjustable
最大输出电压 800mV~1.8V
最小输出电压 800mV
功能 -
长*宽*高 15mm*15mm*5mm
通用封装 BGA
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 托盘

LTM4633IY#PBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LTM4633IY#PBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES DC-DC稳压器 ANALOG DEVICES LTM4633IY#PBF LTM4633IY#PBF数据手册

LTM4633IY#PBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 506.1075
10+ ¥ 414.3333
库存: 23
起订量: 1 增量: 119
交货地:
最小起订量为:1
合计: ¥ 506.1
