LTM4644MPY

产品分类: DC-DC稳压器
厂牌: ANALOG DEVICES
产品描述: Buck 1MHz Adjustable 4 600mV~5.5V 600mV 14V 4V BGA-77 贴片安装 15mm*9mm*5mm
供应商型号: Y-LTM4644MPY
供应商: 期货订购
标准整包数: 340

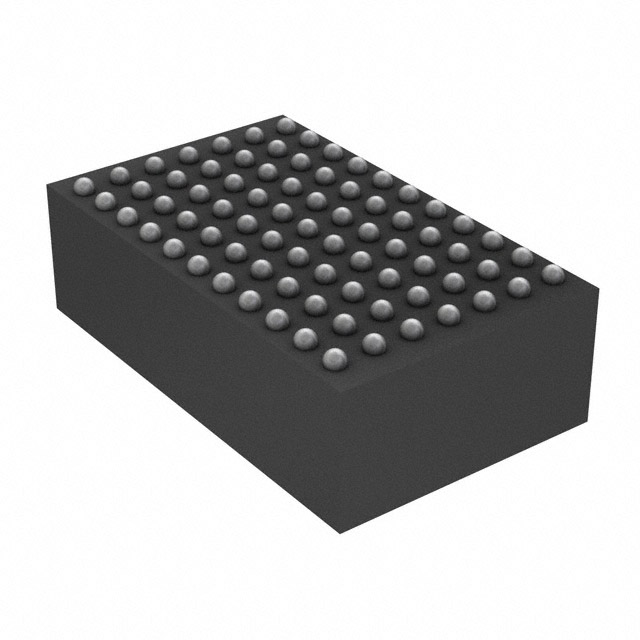

ANALOG DEVICES DC-DC稳压器 LTM4644MPY

LTM4644MPY概述

    LTM4644/LTM4644-1 Quad Output Step-Down µModule® Regulator

    产品简介


    LTM4644/LTM4644-1 是一款由 Analog Devices 设计的四输出降压型 µModule® 调节器,每个通道可以提供高达 4A 的连续电流(峰值可达 5A)。该调节器具有宽输入电压范围(4V 至 14V),并支持外部偏置以扩展输入电压范围至 2.375V 至 14V。LTM4644/LTM4644-1 可输出电压范围为 0.6V 至 5.5V,特别适用于多轨点负载调节,如 FPGA、DSP 和 ASIC 应用。此外,该调节器还支持并联以实现更高输出电流。

    技术参数


    - 输入电压范围:4V 至 14V(可扩展至 2.375V 至 14V)
    - 输出电压范围:0.6V 至 5.5V
    - 每通道输出电流:4A 连续(5A 峰值)
    - 功率耗散:最高可达 5.5W(在 TA = 60°C,200LFM,无散热器条件下)
    - 总体输出电压调节精度:±1.5%
    - 控制模式:电流模式控制,快速瞬态响应
    - 保护功能:过电压、过流和过温保护
    - 封装尺寸:9mm × 15mm × 5.01mm BGA 封装

    产品特点和优势


    - 高效率设计:每个通道可以提供 4A 的连续输出电流(峰值可达 5A),有助于提高系统效率。
    - 电流模式控制:通过电流模式控制和快速瞬态响应确保稳定的输出电压。
    - 宽电压范围:支持宽范围的输入电压(4V 至 14V),使得应用更加灵活。
    - 并联操作:可通过并联增加输出电流能力,最多可达到 16A。
    - 内置温度传感器:内部集成温度传感器可实时监测芯片温度,确保可靠运行。
    - 高精度输出:±1.5% 的总输出电压调节精度,确保稳定的电源输出。

    应用案例和使用建议


    - 应用场景:该调节器适用于多种应用场景,例如多轨点负载调节、FPGA、DSP 和 ASIC 等复杂系统。
    - 使用建议:
    - 负载连接:应在 VOUT 和 GND 之间放置适当的输出去耦电容,以稳定输出电压。
    - 并联操作:对于需要更高输出电流的应用,可以通过并联多个通道来实现。
    - 软启动功能:通过设置 TRACK/SS 引脚上的电容来实现软启动,防止瞬间大电流冲击。

    兼容性和支持


    - 兼容性:该调节器与其他 µModule 产品和外部组件高度兼容,便于集成。
    - 支持和维护:Analog Devices 提供详尽的技术文档和支持,确保客户能够顺利应用该产品。

    常见问题与解决方案


    - Q: 如何设置输出电压?
    - A: 通过配置反馈电阻(FB)来设置输出电压。LTM4644 需要一个额外的电阻,而 LTM4644-1 需要两个额外的电阻。
    - Q: 如何启用调节器?
    - A: 将相应的 RUN 引脚拉高至高于 1.2V 即可启用调节器;将其拉低至低于 1.1V 则关闭。
    - Q: 如何实现并联操作?
    - A: 将 FB 引脚连接在一起即可实现并联操作。

    总结和推荐


    LTM4644/LTM4644-1 作为一款高性能的四输出降压型 µModule® 调节器,具有宽输入电压范围、高输出电流能力和高精度输出电压调节。其独特的并联操作和高可靠性使其成为多轨点负载调节和其他复杂系统中的理想选择。因此,强烈推荐使用这款调节器以提升系统的整体性能和稳定性。

LTM4644MPY参数

参数
最小输入电压 4V
输出类型 Adjustable
最大输入电压 14V
开关频率 1MHz
同步整流器 -
输出数量 4
功能 -
最小输出电压 600mV
拓扑 Buck
最大输出电压 600mV~5.5V
长*宽*高 15mm*9mm*5mm
通用封装 BGA-77
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 托盘

LTM4644MPY厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LTM4644MPY数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES DC-DC稳压器 ANALOG DEVICES LTM4644MPY LTM4644MPY数据手册

LTM4644MPY封装设计

查看详情并下载
Symbol
Footprint
3D Model
