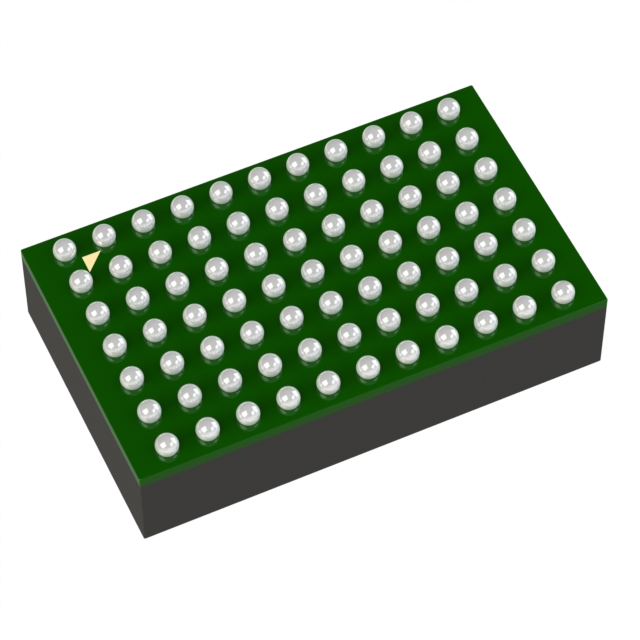

LTM4643EY#PBF

产品分类: DC-DC稳压器
厂牌: ANALOG DEVICES
产品描述: Buck 1.2MHz Adjustable 4 600mV~3.3V 600mV 20V 4V BGA-77 贴片安装 15mm*9mm*1.8mm
供应商型号: LTM4643EY#PBF
供应商: 国内现货
标准整包数: 1
ANALOG DEVICES DC-DC稳压器 LTM4643EY#PBF

LTM4643EY#PBF概述


    产品简介


    LTM4643 是一款由 Analog Devices 公司设计的四通道输出降压 µModule® 调节器,每个通道可提供高达 3A 的直流输出电流。这款调节器广泛应用于需要高效率和紧凑设计的应用中,如 FPGA(现场可编程门阵列)、GPU(图形处理单元)和 ASIC(专用集成电路)等高性能数字电路。它特别适用于 PCIe 板载应用及背面 PCB 安装,能够在 4V 到 20V 的宽输入电压范围内工作,并支持外部偏置电源扩展至 2.375V 至 20V。LTM4643 支持 0.6V 到 3.3V 的输出电压范围,通过单个外部电阻设置,从而提供了极大的灵活性和适应性。

    技术参数


    | 参数 | 描述 |

    | 输入电压范围 | 4V 到 20V 或 2.375V 到 20V(外部偏置) |
    | 输出电压范围 | 0.6V 到 3.3V |
    | 每通道最大输出电流 | 3A |
    | 输出电压总精度 | ±1.5% |
    | 工作温度范围 | –40°C 到 125°C |
    | 封装尺寸 | 9mm × 15mm × 1.82mm(LGA),9mm × 15mm × 2.42mm(BGA) |

    产品特点和优势


    LTM4643 的主要优势在于其高集成度和高性能。作为一款 µModule® 调节器,它将所有必要的控制器、功率 MOSFET、电感和支撑组件集成在一个紧凑的封装内,减少了外围组件的数量,提高了系统的可靠性和稳定性。此外,它的电流模式控制和快速瞬态响应能力确保了对负载变化的即时响应,满足了高负载应用的需求。其并联操作能力使得每个通道可以实现更高的输出电流,最多可达 12A。这些特性使其成为各种高性能应用的理想选择,特别是在空间受限且对稳定性和可靠性要求极高的环境中。

    应用案例和使用建议


    应用案例
    LTM4643 最常见的应用场景是为 FPGA、GPU 和 ASIC 提供电源管理。例如,在数据中心服务器中,LTM4643 可用于支持高性能计算任务所需的多种电压轨。其并联操作能力使其能够有效地提供高电流,同时保持高效的性能。
    使用建议
    - 在安装 LTM4643 时,应注意放置适当的输入和输出滤波电容以减少电磁干扰(EMI)。
    - 针对不同的应用需求,合理配置各通道的输出电压,确保整个系统稳定运行。
    - 当多个 LTM4643 并联使用时,需注意同步控制,以保证电流均分,避免过流问题。

    兼容性和支持


    LTM4643 可与其他电子元件和设备无缝兼容,具有广泛的适用性。制造商提供详尽的技术文档和支持,包括详细的硬件设计指南、软件开发工具包和全面的客户支持服务。如有需要,用户可以通过官方网站获取更多技术支持和帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不稳定 | 检查外部输入和输出电容是否正确连接,重新配置跟踪/软启动引脚(TRACK/SS)。 |
    | 系统功耗过高 | 确保输入电压和输出电压设置在合适的范围内,优化系统负载分配,降低整体功耗。 |
    | 稳压性能不佳 | 检查反馈网络(FB)电阻值,调整至适当阻值,确保反馈环路稳定。 |

    总结和推荐


    LTM4643 是一款高效、高集成度的多通道输出降压调节器,非常适合用于高负载、高性能的应用场合。其独特的电流模式控制、快速瞬态响应能力和并联操作能力使其在市场上具备强大的竞争力。尽管其成本略高于一些竞争对手的产品,但其卓越的性能和可靠性使它成为众多应用的理想选择。因此,对于需要高效、稳定电源管理解决方案的用户,强烈推荐选用 LTM4643。

LTM4643EY#PBF参数

参数
开关频率 1.2MHz
最小输入电压 4V
最大输入电压 20V
最小输出电压 600mV
最大输出电压 600mV~3.3V
同步整流器 -
拓扑 Buck
输出数量 4
功能 -
输出类型 Adjustable
长*宽*高 15mm*9mm*1.8mm
通用封装 BGA-77
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 托盘

LTM4643EY#PBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LTM4643EY#PBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES DC-DC稳压器 ANALOG DEVICES LTM4643EY#PBF LTM4643EY#PBF数据手册

LTM4643EY#PBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 470.34
10+ ¥ 411.6902
25+ ¥ 379.385
170+ ¥ 356.6506
库存: 28
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 470.34
直接购买
加入购物车
