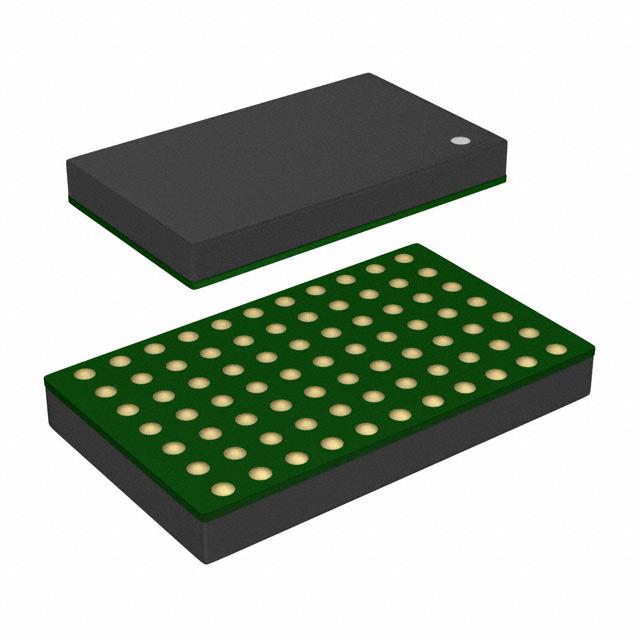

LTM4643IV#PBF

产品分类: DC-DC稳压器
厂牌: ANALOG DEVICES
产品描述: Buck 1.2MHz 4 600mV~3.3V 600mV 20V 4V LGA-77 贴片安装 15mm*9mm*1.8mm
供应商型号: 20A-LTM4643IV#PBF
供应商: 国内现货
标准整包数: 1

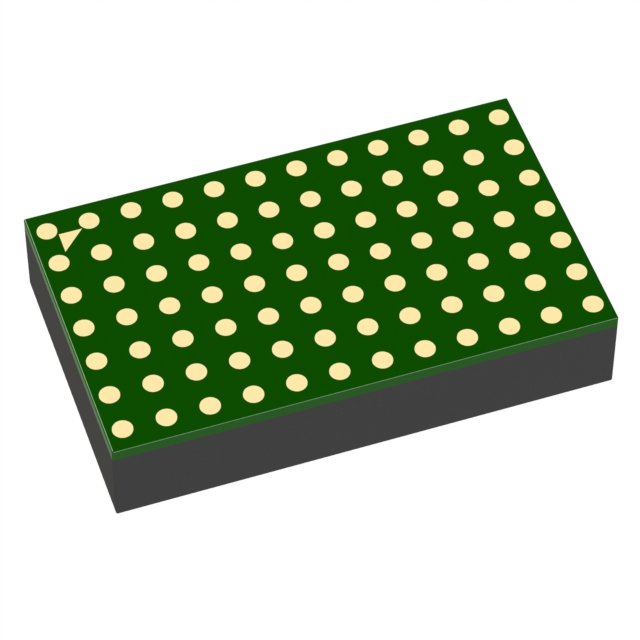

ANALOG DEVICES DC-DC稳压器 LTM4643IV#PBF

LTM4643IV#PBF概述

    LTM4643 四通道输出降压 µModule® 调节器

    产品简介


    LTM4643 是一款四通道输出降压型 µModule® 调节器,每通道可提供高达 3A 的直流输出电流。这款调节器内置了开关控制器、功率 MOSFET、电感及支持组件,适用于多种应用场合,如 FPGA、GPU 和 ASIC 应用等。其高效率设计能够确保在不同负载条件下提供稳定的电源输出。

    技术参数


    - 输入电压范围:4V 至 20V(外部偏置时 2.375V 至 20V)
    - 输出电压范围:0.6V 至 3.3V
    - 每通道连续输出电流:3A
    - 总输出电压调节精度:±1.5%
    - 控制方式:电流模式控制,快速瞬态响应
    - 并联输出能力:支持并联以提高输出电流
    - 工作温度范围:内部操作温度范围 –40°C 至 125°C
    - 存储温度范围:–65°C 至 150°C
    - 封装尺寸:9mm × 15mm × 1.82mm LGA 或 9mm × 15mm × 2.42mm BGA
    - 封装重量:0.70g(LGA)/ 0.83g(BGA)

    产品特点和优势


    - 高集成度:内置所有必要的控制和功率组件,简化设计和装配过程。
    - 高效率:最高可达 90% 以上的效率,减少能量损耗。
    - 宽输入电压范围:适应不同的输入电压条件,提高灵活性。
    - 并联输出能力:支持并联以达到更高的输出电流,最大可达 12A。
    - 过载保护:具备过电压、过流和过温保护,确保系统可靠性。
    - 封装小:体积小巧,适合紧凑空间的设计需求。

    应用案例和使用建议


    LTM4643 广泛应用于高性能计算、服务器、通信设备等领域。例如,在 PCIe 板上安装时,可以根据不同的负载需求设置相应的输出电压和电流。
    使用建议:
    1. 确保输入和输出电容的选择符合要求,以获得最佳性能。
    2. 注意并联输出时的均流设计,避免因电流不均衡导致的局部过热问题。
    3. 根据具体应用需求选择合适的外部偏置电压,以保证高效运行。

    兼容性和支持


    LTM4643 支持与多种主板和电路板的兼容,适用于 PCIe 和背板安装。制造商提供了详尽的技术文档和支持服务,帮助客户更好地理解和使用该产品。

    常见问题与解决方案


    1. Q: 产品工作温度范围是多少?
    - A: 内部操作温度范围为 –40°C 至 125°C,存储温度范围为 –65°C 至 150°C。
    2. Q: 如何进行并联输出以增加总输出电流?
    - A: 通过将多个 LTM4643 调节器的 FB 引脚相连,并调整外部电阻,可以实现并联输出,从而增加总输出电流。
    3. Q: 如何正确选择输入和输出电容?
    - A: 根据数据手册推荐的电容值进行选择,以确保最佳的稳压效果和转换效率。

    总结和推荐


    LTM4643 是一款高效、高集成度的四通道输出降压调节器,适用于多种高性能应用。其出色的性能和多功能性使其在市场上具有很强的竞争力。对于需要高稳定性和高效电源管理的应用,强烈推荐使用 LTM4643。
    通过详细的参数和特点说明,LTM4643 不仅能满足各种应用的需求,还能提供卓越的性能和可靠性。因此,无论是开发新产品还是升级现有系统,LTM4643 都是一个值得信赖的选择。

LTM4643IV#PBF参数

参数
最小输入电压 4V
开关频率 1.2MHz
功能 -
输出类型 -
最大输入电压 20V
最小输出电压 600mV
输出数量 4
同步整流器 -
最大输出电压 600mV~3.3V
拓扑 Buck
长*宽*高 15mm*9mm*1.8mm
通用封装 LGA-77
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 托盘

LTM4643IV#PBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LTM4643IV#PBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES DC-DC稳压器 ANALOG DEVICES LTM4643IV#PBF LTM4643IV#PBF数据手册

LTM4643IV#PBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 179.218
500+ ¥ 176.28
1000+ ¥ 171.873
库存: 15
起订量: 10 增量: 1
交货地:
最小起订量为:10
合计: ¥ 1792.18
直接购买
