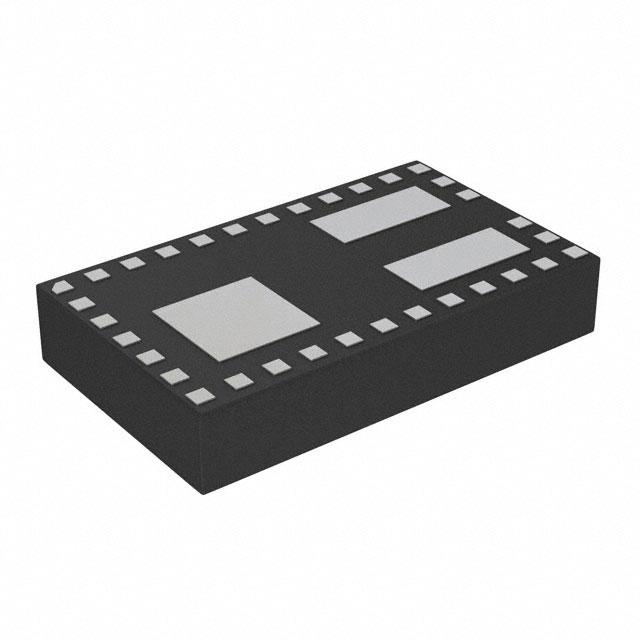

MAXM17574ALC#

产品分类: DC-DC稳压器
厂牌: ANALOG DEVICES
产品描述: 1 900mV~15V 900mV 60V 4.5V 贴片安装 15mm*9mm*2.8mm
供应商型号: 2817774
供应商: element14
标准整包数: 1
ANALOG DEVICES DC-DC稳压器 MAXM17574ALC#

MAXM17574ALC#概述

    MAXM17574 高效降压电源模块技术手册解析

    产品简介


    MAXM17574 是一款来自 Maxim Integrated 的高效能 DC-DC 降压电源模块,集成同步降压转换器、屏蔽电感器及补偿组件于一体,适合多种工业应用场景。该模块具有宽输入电压范围(4.5V 至 60V),可提供高达 3A 的连续输出电流,输出电压范围为 0.9V 至 15V,具备卓越的线性和负载调节能力。凭借其紧凑的设计和强大的集成度,该模块能够显著简化设计流程,降低制造风险,并大幅缩短产品上市时间。

    技术参数


    以下是 MAXM17574 的关键技术规格:
    - 输入电压范围: 4.5V 至 60V
    - 输出电压范围: 0.9V 至 15V
    - 输出电流: 最大 3A
    - 开关频率: 可调,范围 100kHz 至 2.2MHz
    - 反馈电压精度: 在 -40°C 至 +125°C 范围内,误差为 ±0.9%
    - 效率: 在不同负载条件下,效率超过 90%,具体依赖于输入电压和输出电压设置
    - 工作温度范围: 工业级,覆盖 -40°C 至 +125°C
    - 封装: 33 引脚 SIP 封装,尺寸为 9mm x 15mm x 2.92mm
    - 热阻: 22.6°C/W(四层板)

    产品特点和优势


    1. 高度集成化:集成了降压转换器、电感器和补偿组件,减少外部元器件数量,显著简化电路设计。
    2. 高效率:通过先进的控制算法和高效的内部架构,实现优异的能效表现。
    3. 宽输入电压范围:适应各种工业电源需求,无论是电池供电还是多电源输入系统。
    4. 多功能配置选项:支持软启动编程、频率同步等功能,增强设计灵活性。
    5. 高可靠性:内置过温保护、短路保护及欠压锁定功能,确保在恶劣环境下稳定运行。

    应用案例和使用建议


    MAXM17574 广泛应用于工业电源、分布式供电调节、FPGA 和 DSP 的点对点调节等领域。例如,在工业自动化系统中,该模块可以为 FPGA 提供稳定的电源,确保高性能运算的持续可靠运行。对于分布式电源系统,模块可通过灵活的频率调节匹配不同负载需求。
    在实际应用中,建议在设计初期充分考虑散热措施,尤其是当负载电流较大时,需结合热设计优化以确保长期稳定性。此外,根据具体应用选择合适的输入电容和输出电容配置,有助于进一步提升系统的整体性能。

    兼容性和支持


    MAXM17574 支持与其他标准电源设备无缝对接,便于集成到现有的系统中。Maxim Integrated 提供详尽的技术文档和支持服务,包括在线评估工具和专业客服团队,帮助客户快速完成产品选型和调试。

    常见问题与解决方案


    1. 问: 模块启动时出现过压现象?
    - 答: 确保输入电压不超过最大允许值(60V),同时检查外部电容是否符合规范。

    2. 问: 模块在高温环境下运行不稳定?
    - 答: 增加散热片或采用强制风冷方式改善热管理效果。
    3. 问: 模块的输出纹波较大?
    - 答: 使用低 ESR 的陶瓷电容作为输入和输出滤波器,并适当增大输出电容容量。

    总结和推荐


    综上所述,MAXM17574 是一款功能强大且易于使用的高效能 DC-DC 降压模块,特别适合需要高效率和高集成度的应用场合。其卓越的性能、广泛的适用范围以及完善的支持体系使其成为工业电源领域的优选方案。因此,我们强烈推荐此款模块给寻求高效、稳定电源解决方案的工程师和技术人员。

MAXM17574ALC#参数

参数
拓扑 -
同步整流器 -
功能 -
开关频率 -
最小输入电压 4.5V
最小输出电压 900mV
输出类型 -
输出数量 1
最大输入电压 60V
最大输出电压 900mV~15V
长*宽*高 15mm*9mm*2.8mm
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 托盘
