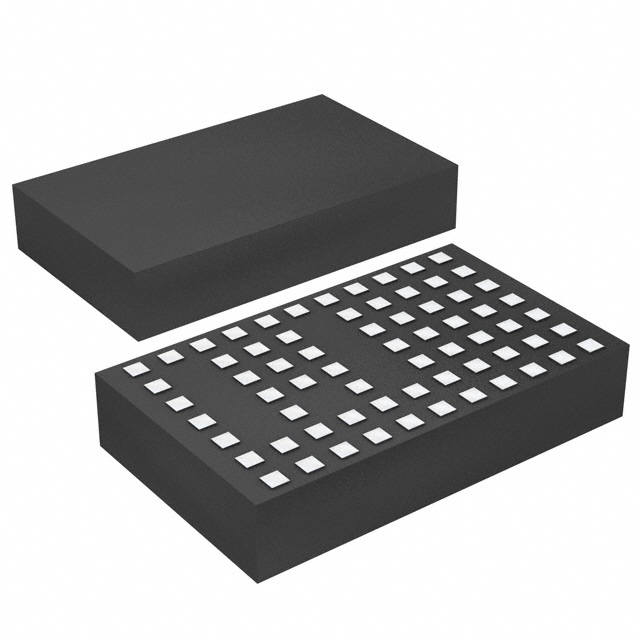

LTM4608AMPY#PBF

产品分类: DC-DC稳压器
厂牌: ANALOG DEVICES
产品描述: Buck 1.5MHz Adjustable 1 600mV~5V 600mV 5.5V 2.7V BGA 贴片安装 15mm*9mm*3.4mm
供应商型号: LTM4608AMPY#PBF
供应商: 期货订购
标准整包数: 170
ANALOG DEVICES DC-DC稳压器 LTM4608AMPY#PBF

LTM4608AMPY#PBF概述

    LTM4608A DC/DC µModule® Regulator 技术手册

    产品简介


    LTM4608A是一款完整的8A开关模式DC/DC电源供应模块,它具有精准的总输出电压误差(±1.75%),能够在宽输入电压范围内(2.7V至5.5V)提供从0.6V到5V的可调输出电压。LTM4608A内置了控制器、功率MOSFET、电感和所有支持组件,使其成为高效且易于集成的解决方案,广泛应用于电信、网络设备和工业设备等领域。此外,它还支持多种高级特性,如电压跟踪、裕量调节和频率同步,适合于复杂多相系统的应用场景。

    技术参数


    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 输入电压范围 | 2.7 | - | 5.5 | V |
    | 输出电压范围 | 0.6 | - | 5.0 | V |
    | 额定输出电流 | - | 8.0 | 10.0 | A |
    | 开关频率 | 1.25 | - | 1.75 | MHz|
    | 效率 | - | 95 | - | % |
    | 工作温度范围 | -55 | - | 125 | °C |

    产品特点和优势


    1. 高精度:±1.75%的总输出电压误差,确保系统稳定可靠。
    2. 多功能性:支持电压跟踪、裕量调节和频率同步等多种操作模式,提高系统灵活性。
    3. 高效节能:高达95%的转换效率,在高负载下也能保持良好的热管理能力。
    4. 坚固耐用:经过严格测试,能够在极端温度条件下正常工作。
    5. 紧凑设计:低轮廓封装(2.82mm)节省空间,适用于高密度电路板设计。

    应用案例和使用建议


    LTM4608A常用于需要高效率、高性能电源转换的应用场合,如电信设备、网络服务器、存储系统等。使用时应注意以下几点:
    - 在高温环境下运行时,需考虑散热设计以保证长期稳定性。
    - 根据具体应用场景选择合适的输入电压和输出电压,以实现最佳效率。
    - 使用适当的外部输入和输出电容,以满足数据手册中的要求,确保稳定工作。

    兼容性和支持


    LTM4608A提供了BGA和LGA两种封装形式,用户可根据PCB布局需求选择合适的封装。Linear Technology提供了详尽的设计指南和应用手册,方便用户进行二次开发。如有任何技术支持需求,可通过Linear Technology官方网站获取。

    常见问题与解决方案


    1. 问题:开机时无法正常启动。
    解决方案:检查输入电压和接地连接是否正确,确认VIN和GND之间无短路现象。
    2. 问题:输出电压不稳定。
    解决方案:检查输出电容容量是否符合要求,适当调整输出电容容量或尝试使用POS电容。
    3. 问题:过热保护频繁触发。
    解决方案:增加散热片或改进散热设计,必要时采用风扇辅助散热。

    总结和推荐


    LTM4608A凭借其高精度、多功能性和高可靠性,非常适合应用于各种复杂多相系统的电源管理。虽然其成本略高于普通开关电源,但考虑到其优异的性能和长期稳定性的保障,强烈推荐在高要求的应用场合中使用LTM4608A。对于需要高精度和多功能性的项目,LTM4608A无疑是理想的选择。

LTM4608AMPY#PBF参数

参数
开关频率 1.5MHz
同步整流器 -
拓扑 Buck
最小输出电压 600mV
输出类型 Adjustable
最大输入电压 5.5V
最大输出电压 600mV~5V
功能 -
最小输入电压 2.7V
输出数量 1
长*宽*高 15mm*9mm*3.4mm
通用封装 BGA
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 托盘

LTM4608AMPY#PBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LTM4608AMPY#PBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES DC-DC稳压器 ANALOG DEVICES LTM4608AMPY#PBF LTM4608AMPY#PBF数据手册

LTM4608AMPY#PBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
