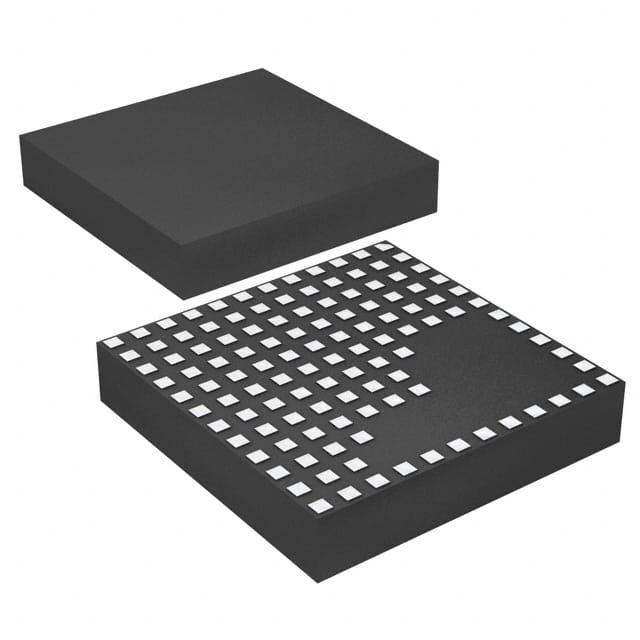

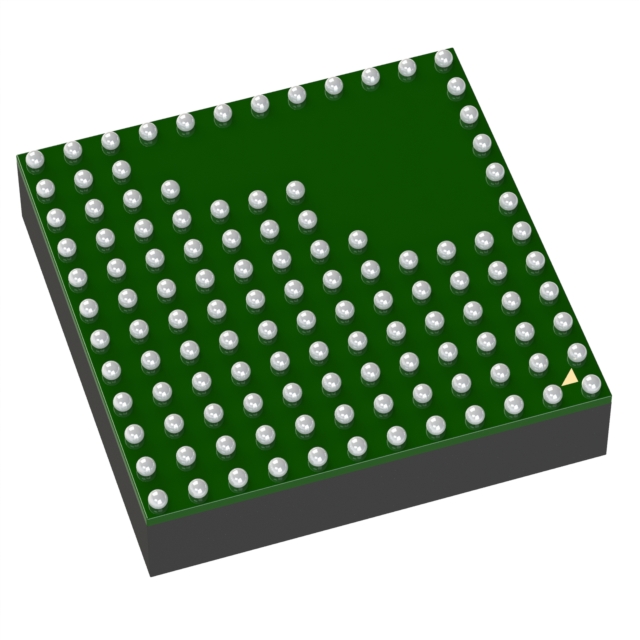

LTM4601HVIY#PBF

产品分类: DC-DC稳压器
厂牌: ANALOG DEVICES
产品描述: Buck 850KHz Adjustable 1 600mV~5V 600mV 28V 4.5V BGA-118 贴片安装 15mm*15mm*3.4mm
供应商型号: CY-LTM4601HVIY#PBF
供应商: Avnet
标准整包数: 1
ANALOG DEVICES DC-DC稳压器 LTM4601HVIY#PBF

LTM4601HVIY#PBF概述


    产品简介


    LTM4601HV 是一款高性能的非隔离式开关模式直流/直流电源模块,能够提供高达12A的直流输出电流。它适用于电信设备、网络设备、服务器和工业设备等多种场合,特别适合于点负载调节的应用。该模块集成了控制器、MOSFET、电感和其他所有必要的支持组件,以构成完整的开关模式电源解决方案。

    技术参数


    - 输入电压范围:4.5V至28V
    - 输出电压范围:0.6V至5V
    - 输出电流:典型值12A(峰值14A)
    - 线性调节精度:±1.5%
    - 高效率设计:最高可达95%
    - 支持输出电压跟踪和边缘调整
    - 通过外部时钟同步可减少频率谐波干扰
    - 精准远程感应放大器
    - 采用小型表面贴装封装:15mm x 15mm x 2.82mm LGA 或 15mm x 15mm x 3.42mm BGA
    - 罗马标准RoHS认证,无铅焊料

    产品特点和优势


    LTM4601HV 的主要特点是其高效率、宽输入电压范围和紧凑的封装尺寸。它采用了先进的电流模式控制架构,具有超快的瞬态响应,能够在负载和线路变化时快速稳定输出电压。此外,通过同步功能和多相操作,它可以轻松处理高负载电流。其精准的远程感应放大器可以独立调节输出电压,不受负载电流的影响。这些特点使得LTM4601HV在数据中心、服务器和电信设备等高要求应用中表现出色。

    应用案例和使用建议


    应用案例
    LTM4601HV 广泛应用于各种高密度点负载调节的场景,如电信设备、网络设备、服务器和工业控制系统。例如,在服务器电源系统中,LTM4601HV 可以提供稳定的电压输出,确保系统的可靠运行。在电信基站中,它可以在输入电压波动较大的环境下,提供可靠的电力供应。
    使用建议
    - 在设计时应注意选择合适的外部输入和输出电容,以满足负载电流的要求。一般建议使用至少20µF的输入电容和100µF的输出电容。
    - 对于需要多相操作的应用,可以通过并联多个LTM4601HV来实现。每个模块需要单独配置其MPGM电阻,不能将MPGM引脚连接在一起。
    - 为了优化散热性能,建议将模块安装在PCB板背面的空闲空间上,以便提高密度和可靠性。

    兼容性和支持


    LTM4601HV 与多种电子元器件和设备具有良好的兼容性。制造商提供了全面的技术支持和维护服务,包括详细的电气特性表、热设计指南和应用场景实例。用户可以通过厂商的官方网站获取更多资料和支持。

    常见问题与解决方案


    问题1:如何设置软启动时间?
    解决方案:通过在TRACK/SS引脚上连接一个软启动电容到地,可以控制软启动的时间。具体参数请参考技术手册中的“电气特性”部分。
    问题2:如何实现输出电压跟踪?
    解决方案:将一个电阻分压器从主输出连接到地,并将分压器的中心点连接到TRACK/SS引脚。详细配置请参阅技术手册中的“应用程序信息”部分。
    问题3:如何进行过载保护?
    解决方案:通过设定输出电流限制来防止过载。具体参数请参考技术手册中的“电气特性”部分。

    总结和推荐


    总体来说,LTM4601HV是一款非常出色的非隔离式开关模式直流/直流电源模块。它的高效率、宽输入电压范围、紧凑的封装尺寸和卓越的瞬态响应能力使其在多种高要求应用中表现优异。强烈推荐在电信设备、网络设备、服务器和工业设备中使用此模块。通过遵循厂商提供的指导和最佳实践,用户可以充分利用其各项功能,确保系统的稳定性和可靠性。

LTM4601HVIY#PBF参数

参数
开关频率 850KHz
输出类型 Adjustable
最小输入电压 4.5V
最小输出电压 600mV
最大输入电压 28V
拓扑 Buck
功能 -
同步整流器 -
最大输出电压 600mV~5V
输出数量 1
长*宽*高 15mm*15mm*3.4mm
通用封装 BGA-118
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 托盘
