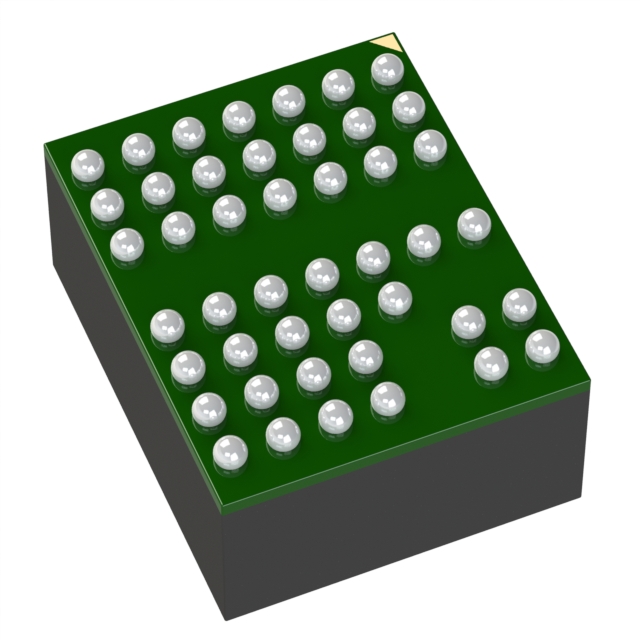

LTM8047MPY#PBF

产品分类: DC-DC稳压器
厂牌: ANALOG DEVICES
产品描述: Flyback Adjustable 1 2.5V~12V 2.5V 32V 3.1V BGA 贴片安装 11.3mm*9mm*4.9mm
供应商型号: LTM8047MPY#PBF
供应商: 云汉优选
标准整包数: 1
ANALOG DEVICES DC-DC稳压器 LTM8047MPY#PBF

LTM8047MPY#PBF概述


    产品简介


    产品类型: 隔离型飞背式 µModule DC/DC 转换器
    主要功能:
    - 支持3.1V到32V的输入电压范围
    - 输出电压可在2.5V至12V范围内调整
    - 内置电流模式控制
    - 支持软启动控制和偏置调节
    应用领域:
    - 工业传感器
    - 工业开关
    - 地线环路消减
    - 开关电源设计

    技术参数


    - 输入电压范围:3.1V至32V
    - 输出电压范围:2.5V至12V
    - 最大负载电流:440mA(当VOUT=2.5V时)
    - 隔离电压:725VDC
    - 工作温度范围:-55°C至125°C(MP型号)
    - 尺寸:11.25mm × 9mm × 4.92mm
    - 封装类型:11.25mm × 9mm × 4.92mm的球栅阵列封装

    产品特点和优势


    产品特点:
    - 高度集成,内置控制器、功率开关、变压器及所有支持组件
    - 支持SnPb和符合RoHS标准的终端表面处理
    - 采用紧凑的BGA封装,适合自动化表面贴装
    - 低纹波和噪声性能,适用于对EMI有严格要求的应用场合
    产品优势:
    - 灵活的输出电压设置,通过单个外部电阻即可调节
    - 高效的电流模式控制,能够在不同负载条件下保持稳定
    - 内置软启动和偏置调节功能,简化系统设计
    - 强大的热管理能力,适用于工业级应用

    应用案例和使用建议


    应用案例:
    - 在工业传感器应用中,LTM8047可以为传感器提供稳定的电源,确保其正常工作。
    - 在地线环路消减系统中,LTM8047可以提供高精度的电源转换,避免因环路效应导致的数据误差。
    使用建议:
    - 在选择输入电容时,应使用陶瓷电容以减少体积和提高可靠性,但需注意其温度和电压系数。
    - 使用更高电压的Bias源(如VIN)可改善效率,但在低输入电压情况下应确保Bias电压不低于3.1V。
    - 在高频开关状态下,建议使用较大的输出电容以改善动态响应。

    兼容性和支持


    - 兼容性: LTM8047可以与其他电子元器件或设备一起使用,如工业传感器、开关等。
    - 支持信息: 提供全面的技术文档、评估板以及售后技术支持,包括产品规格书、应用指南和软件工具等。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 输入电压低于最小值 | 检查输入电源是否稳定,必要时更换更高电压的电源适配器 |
    | 输出电压不稳定 | 确认所有连接正确,检查输入和输出电容值是否符合要求 |
    | 效率过低 | 检查电感值是否合适,尝试调整软启动电容值 |
    | 温度过高 | 优化PCB布局,增加散热措施或减小负载电流 |

    总结和推荐


    产品评价:
    LTM8047是一款高性能的隔离型飞背式µModule DC/DC转换器,适用于工业传感器、工业开关和其他需要高可靠性和稳定性的应用场合。其宽泛的输入电压范围、灵活的输出电压调节能力和出色的效率表现使其成为一款极具竞争力的产品。
    推荐意见:
    LTM8047凭借其出色的设计和强大的功能,在多种应用中都能表现出色。如果您需要一个高效、可靠的电源转换解决方案,我们强烈推荐您考虑使用LTM8047。

LTM8047MPY#PBF参数

参数
开关频率 -
最大输入电压 32V
最小输出电压 2.5V
输出数量 1
最大输出电压 2.5V~12V
拓扑 Flyback
最小输入电压 3.1V
输出类型 Adjustable
功能 -
同步整流器 -
长*宽*高 11.3mm*9mm*4.9mm
通用封装 BGA
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 托盘

LTM8047MPY#PBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LTM8047MPY#PBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES DC-DC稳压器 ANALOG DEVICES LTM8047MPY#PBF LTM8047MPY#PBF数据手册

LTM8047MPY#PBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
