749251030

产品分类: 电流互感器
厂牌: WURTH
产品描述: 1:30 180μH 15Vμs 贴片安装 7.7mm*6.9mm*5.33mm
供应商型号: DV-30189976
供应商: 海外现货
标准整包数: 1

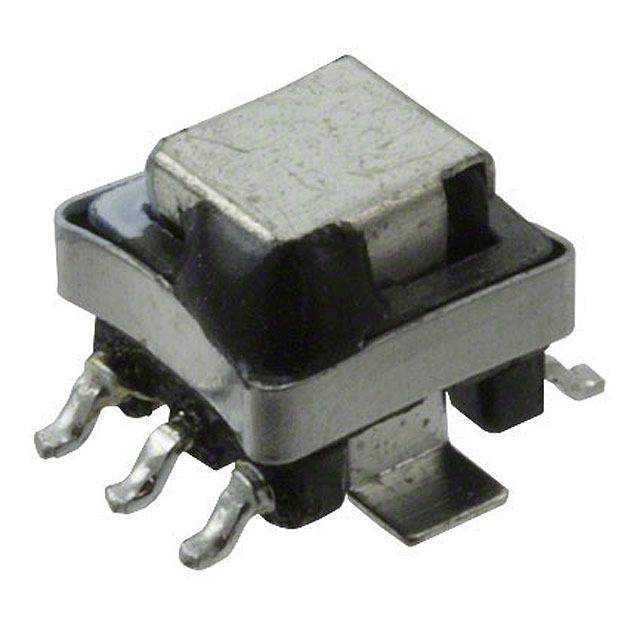

WURTH 电流互感器 749251030

749251030概述


    产品简介


    WE-CST电流传感器变压器是一款专为通用电子产品设计和开发的电子元器件。它主要用于电流感应应用,可以广泛应用于消费电子、工业自动化、通信设备等领域。这款变压器具有较高的精度和可靠性,适用于需要准确监测电流的应用场合。

    技术参数


    - 尺寸(单位:毫米)
    - 长度:6.9 ± 0.3
    - 宽度:5.33(最大值)
    - 高度:7.7 ± 0.5
    - 引脚间距:1.0
    - 引脚直径:0.6
    - 电气连接面积:1.85
    - 推荐焊盘图案
    - 长度:2.5
    - 宽度:2.7
    - 引脚间距:3.0
    - 电气特性
    - 电感量(10 kHz / 100 mV):≥180 µH
    - 额定电流(ΔT = 40 K):10 A
    - 直流电阻(1):≤6 mΩ
    - 直流电阻(2):≤0.48 Ω
    - 匝数比:1 : 30 ± 3%
    - 电压-μ秒(UrefDCmax/f):≤15 µVs
    - 额定电压:80 V
    - 绝缘测试电压:500 V (AC)
    - 认证
    - 符合RoHS指令 2011/65/EU & 2015/863
    - 符合REACH指令 (EC)1907/2006

    产品特点和优势


    WE-CST电流传感器变压器的主要优势在于其高精度、稳定的电气性能和良好的环境适应能力。产品符合严格的RoHS和REACH标准,确保了环保和健康安全。此外,该产品采用先进的制造工艺,保证了其长期稳定性和可靠性,适合于各种复杂的工作环境。

    应用案例和使用建议


    WE-CST电流传感器变压器在多个领域都有广泛应用,例如电源管理、电机控制和通信系统。在实际应用中,用户可以将其安装在印刷电路板上,以监测和控制电流。为了确保最佳性能,建议使用符合制造商规定的焊接温度曲线进行回流焊接,并避免强烈的机械应力。

    兼容性和支持


    WE-CST电流传感器变压器与市面上大多数标准电子元件兼容,可以方便地集成到现有的电路设计中。Würth Elektronik eiSos GmbH & Co. KG 提供详细的技术文档和支持服务,帮助客户顺利完成产品的设计和生产过程。此外,该产品还通过了多项国际认证,确保了其在不同应用场景中的可靠性和安全性。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 焊接过程中出现焊锡不足 | 确保焊接温度和时间符合制造商规定的要求 |
    | 清洗过程中线圈损坏 | 避免使用刷子清洗,选择温和的清洗剂 |
    | 长期存储导致焊锡不良 | 尽量在12个月内使用产品,存储时避免直接阳光照射 |

    总结和推荐


    WE-CST电流传感器变压器以其卓越的性能和广泛的适用性,在市场上具备很强的竞争优势。适用于多种电流感应应用场景,尤其在需要高精度和稳定性的情况下表现优异。强烈推荐给寻求高质量电流传感器的用户,尤其是在电力管理和控制系统中需要精确监测电流的应用。

749251030参数

参数
电感值 180μH
匝数比 1:30
ET(伏特-时间) 15Vμs
电流比 -
直流电阻(DCR) -
额定电流 -
频率范围 -
长*宽*高 7.7mm*6.9mm*5.33mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

749251030厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

749251030数据手册

厂牌 PDF简要描述 下载
WURTH 电流互感器 WURTH 749251030 749251030数据手册

749251030封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 5.0383 ¥ 42.9766
10+ $ 4.4113 ¥ 37.628
50+ $ 4.0962 ¥ 34.9403
250+ $ 3.6424 ¥ 31.07
500+ $ 3.3526 ¥ 28.5973
库存: 92
起订量: 5 增量: 1
交货地:
最小起订量为:1
合计: ¥ 42.97
直接购买
加入购物车
