749251020

产品分类: 电流互感器
厂牌: WURTH
产品描述: 1:20 80μH 10Vμs 贴片安装 7.7mm*6.9mm*5.33mm
供应商型号: 1961654
供应商: 海外现货
标准整包数: 1

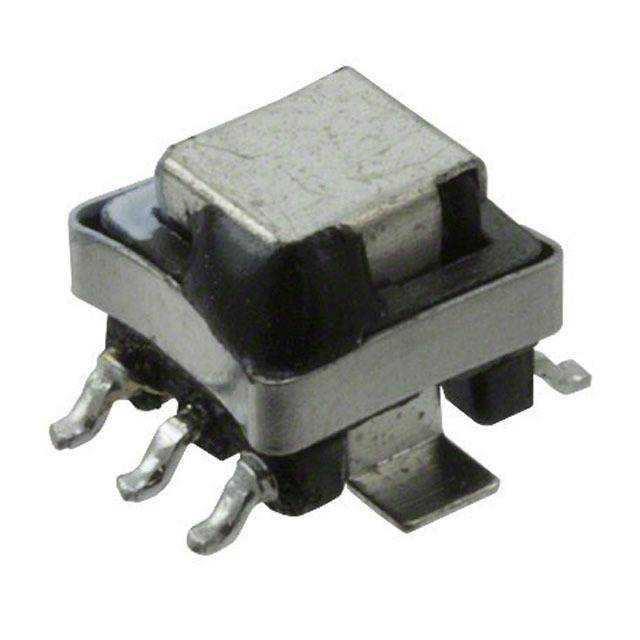

WURTH 电流互感器 749251020

749251020概述

    WE-CST Current Sense Transformer 技术手册

    1. 产品简介


    WE-CST Current Sense Transformer(电流检测变压器) 是一款专为通用电子产品设计的高精度电流检测组件。其主要功能是精确测量通过电路中的电流,并广泛应用于消费电子、工业控制和通信设备等领域。本产品属于线圈类电子元器件,提供精准的电流检测,以确保电路的正常运行和故障诊断。

    2. 技术参数


    - 外形尺寸(单位:毫米):
    - 长度:6.9 ± 0.3 mm
    - 宽度:5.33 mm max.
    - 高度:7.7 ± 0.5 mm
    - 引脚间距:1 mm
    - 引脚长度:8 mm
    - 引脚宽度:7 mm
    - 推荐焊盘图形:见附图

    - 电气特性:
    - 感应电感:80 µH min. (10 kHz, 100 mV)
    - 额定电流:10 A typ. (ΔT = 40 K)
    - 直流电阻:RDC @ 20 °C ≤ 6 mΩ
    - 转比:1 : 20 ± 3%
    - 电压-μ秒:∫Udt ≤ 10 µVs
    - 额定电压:UR ≤ 80 V
    - 绝缘测试电压:UT3 ≤ 500 V AC (1 mA/ 1 s)

    - 环境条件:
    - 工作温度范围:-40 至 +125 °C
    - 存储条件:温度 < 40 °C;相对湿度 < 75% RH
    - 潮湿敏感度等级(MSL):1

    3. 产品特点和优势


    WE-CST Current Sense Transformer 具有以下显著特点和优势:
    - 高精度感应电感:确保了在多种应用场景下的准确电流检测。
    - 宽工作温度范围:能够在极端环境下保持稳定的工作性能。
    - 低直流电阻:减少了损耗,提高了能效。
    - 耐高温绝缘材料:保证了长期的可靠性。
    - 认证合规性:符合RoHS和REACH标准,环保且安全可靠。

    4. 应用案例和使用建议


    WE-CST Current Sense Transformer 广泛应用于电源管理、电机驱动、开关电源和电池管理系统等领域。例如,在电动车充电桩的设计中,它可以用于实时监控充电电流,确保充电过程的安全性和效率。
    使用建议:
    - 在安装时要遵循正确的焊接工艺规范,避免强烈冲击导致损坏。
    - 清洗时使用无害清洗剂,防止破坏导线绝缘层。
    - 如需封装,应在硬化后进行手动检查,避免因材料收缩或膨胀导致密封不良。

    5. 兼容性和支持


    WE-CST Current Sense Transformer 设计为可适用于多种标准的SMT贴片焊接工艺,具体工艺要求请参考IPC/ JEDEC J-STD-020E标准。此外,Würth Elektronik eiSos GmbH & Co. KG 提供全面的技术支持和售后服务,包括产品选型指导、应用技术支持和售后质量保障。

    6. 常见问题与解决方案


    - Q: 该产品是否可以用于军事或航空航天领域?
    - A: 除非签订专门协议,否则不推荐用于此类领域。需先获得书面批准,并执行严格的可靠性评估。
    - Q: 使用不当会否影响产品寿命?
    - A: 过电流和高频信号会导致磁致伸缩材料噪声增大,进而可能缩短使用寿命。务必严格按照技术规格操作。
    - Q: 该产品是否需要特殊存储条件?
    - A: 长期存储超过12个月可能导致端子降级,建议在发货日期后12个月内使用。避免直接阳光暴晒。

    7. 总结和推荐


    WE-CST Current Sense Transformer 是一款高性能的电流检测组件,具备高精度、宽温范围和低功耗等特点,特别适合于各种电源管理和工业控制应用。其广泛的兼容性和可靠的认证使其成为市场上极具竞争力的产品之一。因此,我们强烈推荐该产品用于您的下一个项目设计中。
    希望这篇概述对您有所帮助。如果您有任何疑问或需要进一步的技术支持,请随时联系我们的技术支持团队。

749251020参数

参数
电流比 -
直流电阻(DCR) -
额定电流 -
频率范围 -
电感值 80μH
匝数比 1:20
ET(伏特-时间) 10Vμs
长*宽*高 7.7mm*6.9mm*5.33mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
