首页  >  产品百科  >  749252150

749252150

产品分类: 电流互感器
厂牌: WURTH
产品描述: 1MHz
供应商型号: 3584457
供应商: 海外现货
标准整包数: 5

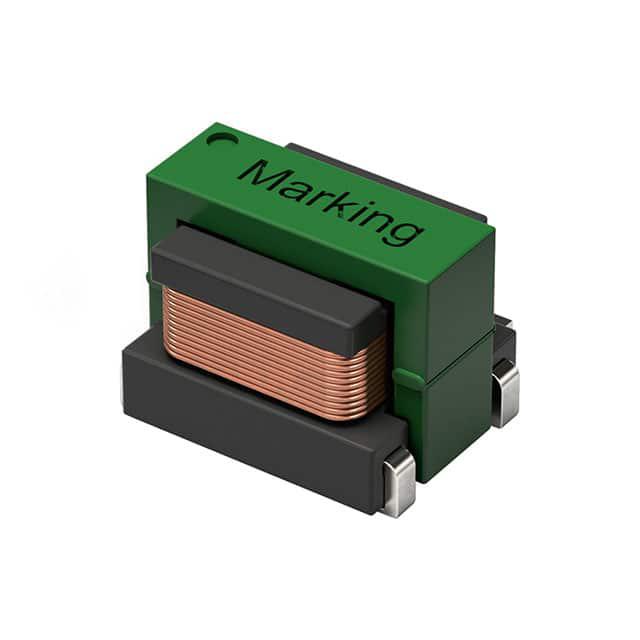

WURTH 电流互感器 749252150

749252150概述

    WE-CST Current Sense Transformer 技术手册

    1. 产品简介


    WE-CST电流感应变压器是一款专为通用电子产品设计的电子元器件。它主要用于电流测量和感应的应用场合。此类传感器具有广泛的应用范围,如电源管理、工业控制、通信设备等。本产品经过严格的设计和测试,确保其可靠性和安全性。

    2. 技术参数


    | 参数 | 值 | 单位 |
    |
    | 尺寸 | 4.7 × 3.55 × 0.4 | mm |
    | 产品标记 | Pin 1
    | 推荐焊盘图案 | 2.4 × 4.8 | mm |
    | 额定电感 | 1800 µH | min |
    | 额定电流 | 7 A
    | 直流电阻 1 | 3 mΩ | max |
    | 直流电阻 2 | 21 Ω | max |
    | 匝数比 | 1:150
    | 电压-时间积 | 67.5 µVs | max |
    | 频率范围 | 1 MHz
    | 额定电压 | 80 V
    | 绝缘测试电压 | 750 V (AC)

    3. 产品特点和优势


    - 高精度感应能力:1800 µH的额定电感确保了准确的电流测量能力。
    - 宽温度范围适应性:可在-40°C至+125°C的温度范围内正常工作,适用于各种恶劣环境。
    - 低直流电阻:最大直流电阻仅为21 Ω,保证了高效的能量转换效率。
    - 严格的认证标准:符合RoHS、REACH、无卤素等环保标准,且通过AEC-Q200认证。
    - 兼容多种焊接工艺:支持无铅焊接,适用标准SMT焊接流程。

    4. 应用案例和使用建议


    应用案例:
    - 电源管理模块:监测输入输出电流,用于保护电路和提高效率。
    - 工业自动化设备:监测电机电流,用于故障检测和控制优化。
    - 通信设备:监测信号传输线路中的电流,用于故障诊断和优化。
    使用建议:
    - 在焊接过程中,确保焊接温度和时间严格遵循技术手册中的要求,以避免焊接不良导致的损坏。
    - 存储时应避免直接暴露在阳光下,并保持适当的湿度和温度条件,以防止长期存储导致的性能下降。

    5. 兼容性和支持


    兼容性:
    - 本产品与多种SMT贴装设备兼容,可以应用于不同的PCB布局。
    支持:
    - Würth Elektronik eiSos提供详尽的技术支持文档和售后服务,帮助客户更好地理解和使用该产品。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 焊接后外观异常 | 检查焊接温度和时间是否符合要求。 |
    | 存储时间过长导致性能下降 | 使用期限内(12个月)尽快使用产品。 |
    | 使用过程中温度过高 | 增加散热措施,确保工作温度不超过限制。|

    7. 总结和推荐


    综合评估:
    - WE-CST电流感应变压器是一款高效、可靠的电子元器件,具有高精度感应能力和广泛的温度适应性。
    - 适用于电源管理、工业控制和通信设备等领域,满足这些领域的高可靠性需求。
    推荐:
    - 强烈推荐给需要高精度电流感应的用户,特别是那些需要在恶劣环境下工作的应用场合。只要严格按照手册中的指导进行操作和维护,WE-CST电流感应变压器将是一个值得信赖的选择。

749252150参数

参数
电流比 -
直流电阻(DCR) -
额定电流 -
频率范围 1MHz
电感值 -
匝数比 -
ET(伏特-时间) -
包装方式 卷带包装

749252150厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

749252150数据手册

厂牌 PDF简要描述 下载
WURTH 电流互感器 WURTH 749252150 749252150数据手册

749252150封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 24.502
50+ ¥ 24.0645
250+ ¥ 23.6269
500+ ¥ 23.6269
1000+ ¥ 23.6269
2000+ ¥ 23.6269
10000+ ¥ 23.6269
20000+ ¥ 23.6269
库存: 74
起订量: 5 增量: 0
交货地:
最小起订量为:5
合计: ¥ 122.51
