855-5105/1000-000

产品分类: 电流互感器
厂牌: WAGO
产品描述: 1000:5 1KA 50Hz~60Hz 1000:5 导线安装,底座安装 66.2mm*66mm*97mm
供应商型号: 2792495
供应商: 海外现货
标准整包数: 1

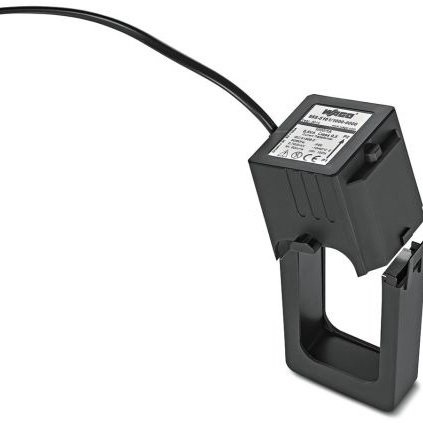

WAGO 电流互感器 855-5105/1000-000

855-5105/1000-000概述

    高质量文章:电子元器件产品技术手册解析

    一、产品简介

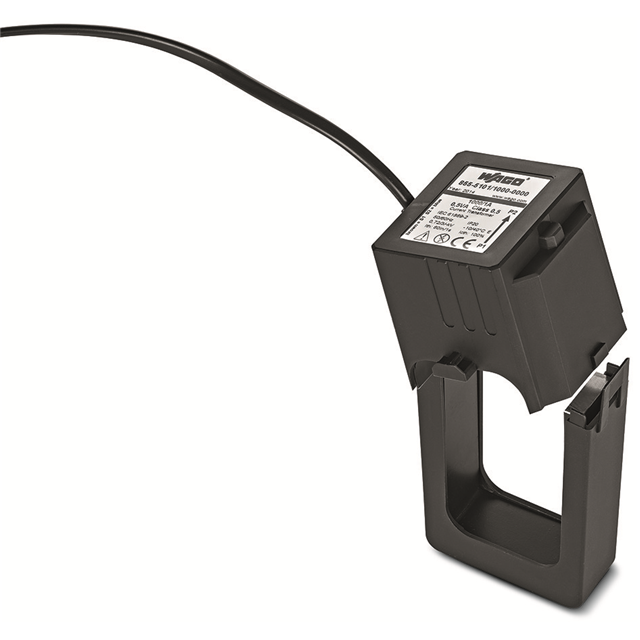

    WAGO公司生产的855-5105/1000-000型电缆分接式电流互感器是一款专为现有系统的升级改造而设计的产品。该产品适用于需要不间断测量电流的应用场景,尤其适合在空间有限的情况下使用。其独特的分体式结构使得安装更加便捷,同时也确保了极高的测量精度。

    二、技术参数


    该电流互感器的主要技术参数如下:
    - 初级额定电流:1000A
    - 次级额定电流:5A
    - 额定功率:0.5VA
    - 准确度等级:0.5级
    - 额定频率:50至60Hz
    - 短时热电流(Icth 100%):100%额定电流
    - 峰值短路电流(Idyn):2.5倍额定电流
    - 绝缘材料等级:E级
    - 阻燃等级(UL 94标准):V2
    - 连接导线规格:2 x 1.5mm²,细导线
    - 适用导线直径:最大42mm
    - 导线长度:3m

    三、产品特点和优势


    1. 分体式设计:便于现场安装,特别是在难以拆卸原有线路的场合。
    2. 高精度测量:通过严格的校准和测试,确保0.5级的准确度。
    3. 快速安装:配备UV耐候电缆扎带,确保安装简便且稳固。
    4. 紧凑且可旋转:方便在狭小空间内进行操作。
    5. 符合安全规范:通过CE认证,并符合EN 61869-2和EN 61010-2-032标准。

    四、应用案例和使用建议


    该电流互感器特别适用于工厂自动化系统、电力监控系统以及任何需要实时电流监测但不允许中断电路的应用场景。例如,在变电站或工业控制中心,使用这款电流互感器可以实现精确的电流监测,而无需中断电路运行。此外,由于其紧凑的设计,它非常适合在机柜内有限的空间内安装。
    使用建议:
    - 在安装过程中,要确保电缆长度足够,避免过长导致的机械损伤。
    - 定期检查和维护,确保测量准确性。
    - 使用专用工具进行安装,以避免损坏互感器。

    五、兼容性和支持


    这款电流互感器与大多数标准电流测量设备兼容,包括各种数采模块和控制系统。WAGO公司提供全面的技术支持,用户可通过电话(+49 (571) 887-44222)或电子邮件(info.de@wago.com)获取技术支持和售后服务。

    六、常见问题与解决方案


    Q1: 该电流互感器是否可以承受短路电流?
    A1: 可以,该型号的最大短路电流为2.5倍额定电流(2.5 x Ith),具体值见技术参数表。
    Q2: 在何种环境下可以正常使用?
    A2: 环境温度范围为-10°C至40°C(操作时),储存温度范围为-20°C至70°C。相对湿度为5%至85%(无凝露)。

    七、总结和推荐


    综上所述,WAGO 855-5105/1000-000型电缆分接式电流互感器凭借其高精度、便捷安装及良好的适用性,在工业自动化和电力监控领域具有显著的优势。我们强烈推荐这款产品给需要可靠电流监测的客户。无论是新建项目还是对现有系统的升级,这款电流互感器都是理想的选择。

855-5105/1000-000参数

参数
直流电阻(DCR) -
额定电流 1KA
频率范围 50Hz~60Hz
电感值 -
匝数比 1000:5
ET(伏特-时间) -
电流比 1000:5
长*宽*高 66.2mm*66mm*97mm
安装方式 导线安装,底座安装
零件状态 在售
包装方式 盒装

855-5105/1000-000厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

855-5105/1000-000数据手册

厂牌 PDF简要描述 下载
WAGO 电流互感器 WAGO 855-5105/1000-000 855-5105/1000-000数据手册
