首页  >  产品百科  >  855-2701/035-001

855-2701/035-001

产品分类: 电流互感器
厂牌: WAGO
产品描述: Wago 电流互感器, 855系列, 35A, 1 A输出, DIN 轨安装型
供应商型号: 2630782
供应商: 海外现货
标准整包数: 1

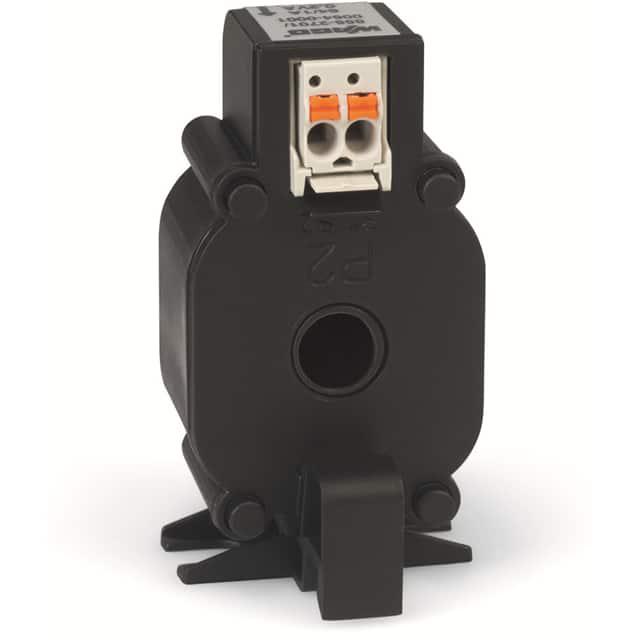

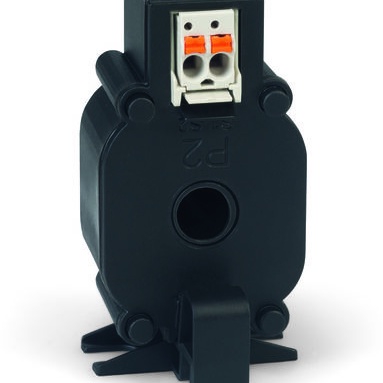

WAGO 电流互感器 855-2701/035-001

855-2701/035-001概述

    855系列插拔式电流互感器技术手册解析

    1. 产品简介


    855系列插拔式电流互感器是一种用于交流网络应用的感应型单导线电流互感器。它采用先进的picoMAX®连接技术,特别适用于空间受限的应用场合。这种电流互感器能够将主电路中的电流(35A或64A)转换为1A的次级输出电流,适用于各种电力监控和保护系统中。

    2. 技术参数


    - 输入:
    - 额定连续热电流 \(I{cth}\):100%
    - 额定短时热电流 \(I{th}\):60 x \(I{pr}\) / 1s
    - 额定冲击电流 \(I{dyn}\):2.5 x \(I{th}\)
    - 最大操作电压 \(Vm\):0.72/3/- kV
    - 额定频率 \(fR\):50 Hz … 60 Hz
    - 环境要求:
    - 工作温度范围:-10 °C … +55 °C
    - 存储温度范围:-20 °C … +70 °C
    - 相对湿度:5% … 85%(非冷凝)
    - 最大操作海拔高度:2000 m
    - 安全和防护:
    - 防护等级:IP20
    - 绝缘等级:E(120 °C)
    - 外壳材料:PA 6.6
    - 可燃性等级:V2(UL94)
    - 连接:
    - 功率电缆穿线孔直径:Ø 7.5 mm
    - 线路连接方式:推入式CAGE CLAMP®(picoMAX® 3.5, 2091-1122)
    - 导线截面积:0.2 mm² … 1.5 mm² / AWG 24 … 14
    - 剥线长度:8 … 9 mm / 0.31 … 0.35 in

    3. 产品特点和优势


    - 独特的连接技术:855系列是首款采用picoMAX®连接技术的电流互感器,提供了更加便捷和可靠的连接方式。
    - 空间紧凑设计:适合空间受限的应用场合,如配电柜内安装。
    - 简单装配:允许17.5 mm相位间隔,完美适配各种断路器。
    - 易于安装:通过DIN导轨或面板适配器简单安装。
    - 高精度:准确度等级达到1,适用于各类精密测量。

    4. 应用案例和使用建议


    855系列电流互感器广泛应用于电力监控、继电保护、能源管理等领域。例如,在数据中心的电源管理系统中,它可以实时监测和控制电流,确保系统的稳定运行。
    使用建议:
    - 在安装时确保电路断开,避免带电操作。
    - 使用专用的剥线工具和绝缘工具,保证连接的可靠性。
    - 定期检查连接点是否有松动或损坏,确保长期可靠运行。

    5. 兼容性和支持


    - 兼容性:该电流互感器支持与DIN导轨和其他标准面板兼容,同时提供相应的配件如DIN导轨适配器和操作工具。
    - 支持和服务:由WAGO公司提供全面的技术支持,包括安装指南、维修服务及售后咨询。

    6. 常见问题与解决方案


    - Q1: 如何正确连接电流互感器?
    - A1: 使用推入式CAGE CLAMP®连接器,确保导线剥线长度符合规范,无裸露金属部分。

    - Q2: 当电流互感器无法正常工作时如何排查?
    - A2: 检查电路连接是否牢固,确认电源和负载状态;如仍存在问题,联系技术支持。

    7. 总结和推荐


    855系列插拔式电流互感器以其先进的picoMAX®连接技术和优异的环境适应性,成为市场上的一款优秀产品。它不仅具有高精度和易于安装的特点,还能够适应多种应用环境。因此,我们强烈推荐在需要高精度电流测量的工业环境中使用此产品。

855-2701/035-001参数

参数
电流比 -
直流电阻(DCR) -
额定电流 -
频率范围 50Hz~60Hz
电感值 -
匝数比 -
ET(伏特-时间) -
零件状态 在售
包装方式 盒装

855-2701/035-001厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

855-2701/035-001数据手册

厂牌 PDF简要描述 下载
WAGO 电流互感器 WAGO 855-2701/035-001 855-2701/035-001数据手册

855-2701/035-001封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 451.0934
5+ ¥ 443.0381
10+ ¥ 443.0381
20+ ¥ 443.0381
库存: 20
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 451.09
