855-4001/100-001

产品分类: 电流互感器
厂牌: WAGO
产品描述: 100:1 100A 50Hz~60Hz 100:1 导线安装,底座安装 57.2mm*49mm*67mm
供应商型号: Q-855-4001/100-001
供应商: 云汉优选
标准整包数: 1

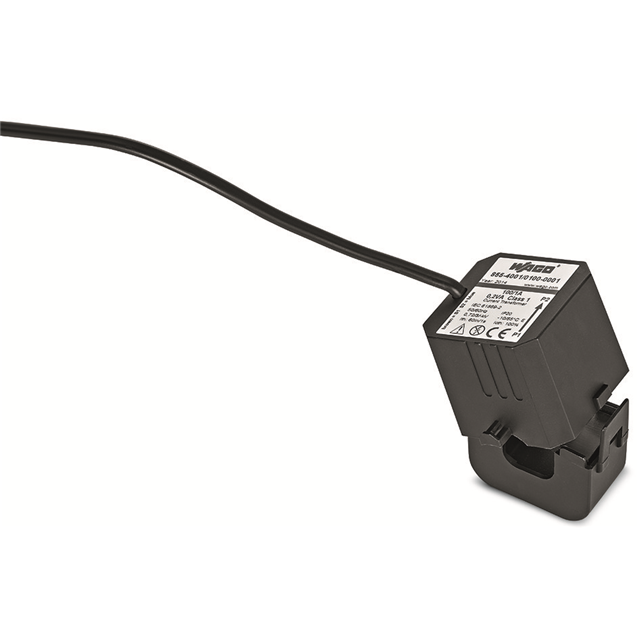

WAGO 电流互感器 855-4001/100-001

855-4001/100-001概述

    WAGO 855 Series Split-Core Current Transformers

    1. 产品简介


    WAGO 855系列分体式电流互感器是紧凑型电流测量设备,特别适合在现有的系统中进行改造。这些电流互感器允许在不断开电流路径的情况下进行测量,适用于电流路径不可中断的应用场合。它们能够提供极其精确的电流测量,支持从60A到1000A的广泛电流范围,适用于多种工业应用。

    2. 技术参数


    | 参数 | 值 |

    | 输入电流 | 60 A至1000 A(初级侧) |
    | 输出电流 | 1 A 或 5 A(次级侧) |
    | 额定连续热电流 | Icth:100% |
    | 额定短时热电流 | Ith:60 x Ipr / 1秒 |
    | 额定冲击电流 | Idyn:2.5 x Ith |
    | 额定频率 | 50 Hz 至 60 Hz |
    | 最大操作电压 | 0.72/3/- kV |
    | 连接导线尺寸 | 0.5 mm²(精细绞合) |
    1.5 mm²(精细绞合) |
    | 导线标识 | 棕色 = S1,蓝色 = S2 |
    黑色 = S1,红色 = S2 |
    | 环境要求 | 工作温度:-10°C 至 +55°C |
    存储温度:-20°C 至 +70°C |
    | 相对湿度 | 5% 至 85%(非冷凝) |
    | 最大工作海拔高度 | 2000米 |
    | 安全与保护 | 防护等级:IP20 |
    | 绝缘等级 | E(120°C) |
    | 材料 | 尼龙 6.6 |
    | 阻燃等级 | V2(UL94) |
    | 符合标准 | EN 61869-2;EN 61010-2-032 |

    3. 产品特点和优势


    WAGO 855系列分体式电流互感器具备以下优势:
    - 无中断测量:无需中断电流路径即可进行测量,非常适合现有系统的升级改造。
    - 快速安装:设计紧凑且带有铰链结构,便于在狭小空间内快速安装。
    - 广泛电流范围:可测量60A至1000A的电流,适用于多种应用场景。
    - 精确度高:能提供极为准确的电流测量结果。
    - 兼容性强:适配不同直径(最高可达42mm)的绝缘电缆。

    4. 应用案例和使用建议


    WAGO 855系列分体式电流互感器在工业控制、能源管理、自动化等领域广泛应用。例如,在电力系统监控中,通过安装该电流互感器,可以实时监测电流的变化情况,从而优化电力分配和负载平衡。
    使用建议:
    - 在选择合适的型号时,需根据实际测量需求和环境条件来确定电流范围和电缆长度。
    - 为确保测量精度和安全性,应定期检查并维护电流互感器。
    - 安装过程中,务必保证连接正确无误,避免因接线错误导致测量误差。

    5. 兼容性和支持


    该产品具有良好的兼容性,可用于不同的导线尺寸和电缆长度。厂商提供详细的安装手册和技术支持,帮助用户更好地理解和使用这些设备。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 测量不准确 | 检查接线是否正确、稳固;重新校准设备。 |
    | 设备无法正常工作 | 检查电源供电是否正常;查看是否有物理损坏。 |
    | 测量值不稳定 | 检查周围环境是否存在电磁干扰;确保安装位置稳定。|

    7. 总结和推荐


    WAGO 855系列分体式电流互感器以其无中断测量、高精度和广泛的适用范围而著称,非常适用于需要精确电流测量的工业应用。其易安装、高可靠性的特点使其在市场上具有很强的竞争力。综上所述,我们强烈推荐使用这款产品。

855-4001/100-001参数

参数
ET(伏特-时间) -
电流比 100:1
直流电阻(DCR) -
额定电流 100A
频率范围 50Hz~60Hz
电感值 -
匝数比 100:1
长*宽*高 57.2mm*49mm*67mm
安装方式 导线安装,底座安装
包装方式 盒装

855-4001/100-001厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

855-4001/100-001数据手册

厂牌 PDF简要描述 下载
WAGO 电流互感器 WAGO 855-4001/100-001 855-4001/100-001数据手册

855-4001/100-001封装设计

查看详情并下载
Symbol
Footprint
3D Model
