855-301/100-201

产品分类: 电流互感器
厂牌: WAGO
产品描述: 100:1 100A 50Hz~60Hz 100:1 底座安装 60mm*35mm*80.6mm
供应商型号: Q-855-301/100-201
供应商: 云汉优选
标准整包数: 1

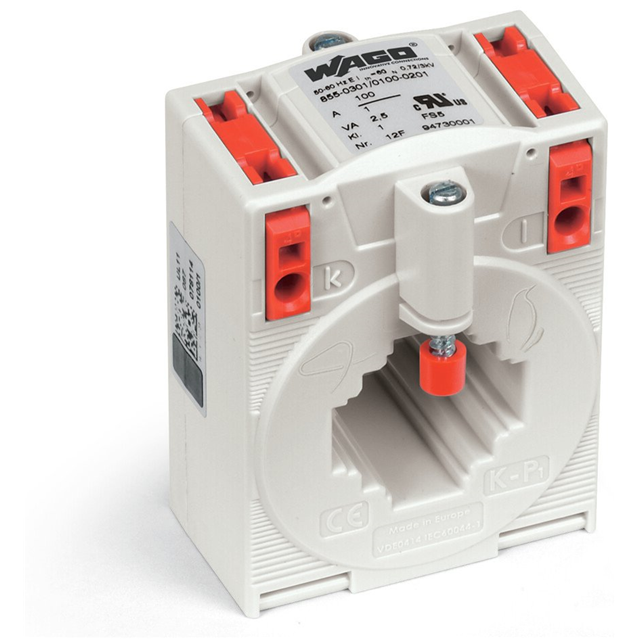

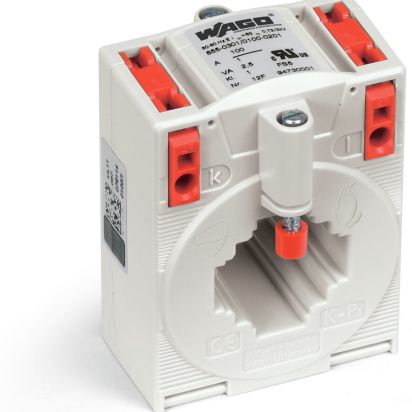

WAGO 电流互感器 855-301/100-201

855-301/100-201概述

    855 Series Plug-In Current Transformers: A Comprehensive Overview

    1. 产品简介


    产品类型: 插拔式电流互感器
    主要功能: 用于测量交流网络中的单根导线电流,具备高精度和可靠性。
    应用领域: 广泛应用于工业控制、电力系统监控、配电设施等领域。

    2. 技术参数


    - 额定二次电流 (IsN): 1 A 或 5 A
    - 额定一次电流 (IpN): 范围从 50 A 到 1000 A
    - 额定功率 (SN): 2.5 VA 至 10 VA
    - 准确度等级 (G): 3 级
    - 最大工作电压 (Vm): 1.2 kV
    - 额定频率: 50 Hz 至 60 Hz
    - 过电流限制因子 (FS): FS5 或 FS10
    - 额定连续热电流 (Icth): 1.2 倍额定一次电流
    - 额定短时热电流 (Ith): 60 倍额定一次电流(最大可达 100 kA)
    - 过电流保护: 最大 1 秒
    - 环境温度范围: 运行 -5°C 至 +50°C;存储 -25°C 至 +70°C
    - 最大操作海拔高度: 1000 米
    - 测试电压: 6 kVrms AC / 50 Hz / 1 分钟
    - 绝缘等级: E 级

    3. 产品特点和优势


    - 连接技术: 使用免螺钉的 CAGE CLAMP® 连接技术,提供可靠且易于安装的连接方式。
    - 多种安装选项: 可选装在圆形电缆上、铜电流条上、安装板上及卡轨上,满足不同安装需求。
    - 抗震抗振动: 具有高强度机械保持力,确保在恶劣环境下稳定运行。
    - 高电流承载能力: 可承受高达 120% 的额定一次电流的连续过载。
    - 安全认证: 符合 UL 认证标准,适用于最高 1.2 kV 的操作电压。

    4. 应用案例和使用建议


    - 应用案例:
    - 在 690 V 功率网络中用于电能质量监测。
    - 与 PLC 系统集成,实现自动化控制和故障诊断。
    - 使用建议:
    - 在安装过程中,务必检查额定一次电流和二次电流匹配情况,以确保准确测量。
    - 使用前确认所选型号适用于特定的工作电压和频率范围。
    - 安装过程中注意遵守标准要求,确保连接稳固可靠。

    5. 兼容性和支持


    - 兼容性:
    - 可与 WAGO 其他产品(如 JUMPFLEX® 电流互感器)兼容使用。
    - 支持服务:
    - 提供配件如安装工具、快速安装套件、连接器组件等,便于安装和维护。
    - 厂商提供详细的技术支持和售后服务。

    6. 常见问题与解决方案


    - 问题: 连接后读数不准确
    解决方案: 检查一次电流和二次电流的匹配情况,确保无虚接现象。
    - 问题: 安装后读数波动大
    解决方案: 检查安装环境的干扰源,避免靠近强电磁场区域。
    - 问题: 无法正常通电
    解决方案: 检查电源连接是否正确,确认所有接线牢固可靠。

    7. 总结和推荐


    综合评估:
    - 855 系列插拔式电流互感器具有出色的稳定性和可靠性,能够广泛应用于各种复杂环境中。
    - 多样的安装选项使其具备高度灵活性,适用于不同场合的需求。
    - 免螺钉的 CAGE CLAMP® 连接技术使得安装过程更加便捷高效。
    推荐:
    - 高度推荐给需要高精度电流测量和可靠的电气设备监控系统的工程师和技术人员。

855-301/100-201参数

参数
电感值 -
匝数比 100:1
ET(伏特-时间) -
电流比 100:1
直流电阻(DCR) -
额定电流 100A
频率范围 50Hz~60Hz
长*宽*高 60mm*35mm*80.6mm
安装方式 底座安装
零件状态 在售
包装方式 盒装

855-301/100-201厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

855-301/100-201数据手册

厂牌 PDF简要描述 下载
WAGO 电流互感器 WAGO 855-301/100-201 855-301/100-201数据手册

855-301/100-201封装设计

查看详情并下载
Symbol
Footprint
3D Model
