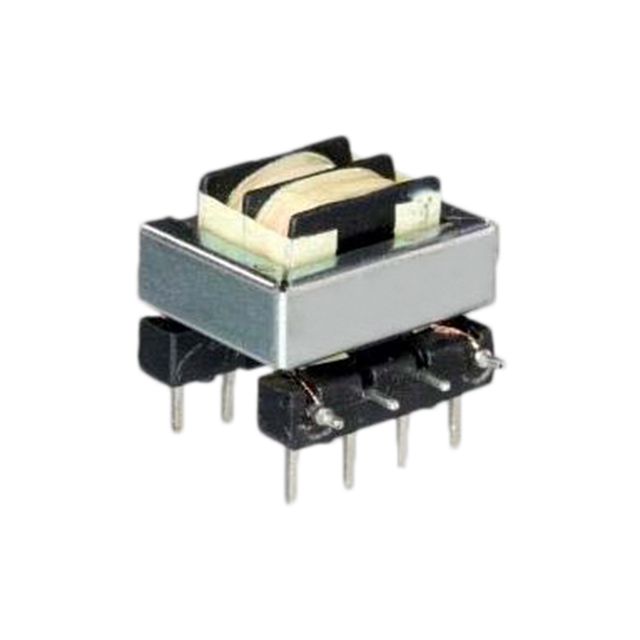

CSE184L

产品分类: 电流互感器
厂牌: TRIAD MAGNETICS
产品描述: 1:16.67 1A 50Hz~400Hz DIP 通孔安装 21.5mm*24mm*18mm
供应商型号: 4066586
供应商: 海外现货
标准整包数: 1
TRIAD MAGNETICS 电流互感器 CSE184L

CSE184L概述

    电流感应低频变压器技术手册

    产品简介


    Triad公司的低频电流感应变压器是专为监测0.1至1安培范围内的电流而设计的产品,适用于频率在50Hz到400Hz之间的电路。这些变压器广泛应用于各种工业自动化、电源管理及电机控制等领域,以实现对电流的精确监控和保护。

    技术参数


    - 匝数比: 初级绕组与次级绕组的比例为1:16.67。
    - 建议负载电阻: 60Ω。
    - 典型输出: 110mV/安培。
    - 初级绕组直流电阻: 最大值为125mΩ。
    - 次级绕组直流电阻: 最大值为23Ω。
    - 工作温度范围: -30°C 至 95°C。
    - 存储温度范围: -50°C 至 125°C。
    - 最大输入: 1Arms,0-240VAC电路。
    - 最大输出电压: 4.0Vrms。需选择合适值的负载电阻以确保不超过此电压。
    - 能量时间(E.T.): 最大值为30000Vμs。

    产品特点和优势


    - 高精度: 匝数比经过精密设计,确保准确测量电流。
    - 宽温范围: 能够在极端温度环境下正常工作,适应多种恶劣条件。
    - 坚固耐用: 具备较高的绝缘等级和抗冲击能力,可在苛刻环境中长期稳定运行。
    - 环保合规: 符合RoHS标准,保障用户健康与安全。

    应用案例和使用建议


    - 应用案例: 在工业自动化控制系统中,通过测量电动机的工作电流来实现过载保护;在电源管理系统中,用于检测电网输入电流,防止设备因电流过大而损坏。
    - 使用建议: 建议将负载电阻值选择在合适的范围内,避免因过压导致设备故障。此外,在安装时应注意变压器与负载间的距离,以减少信号衰减。

    兼容性和支持


    - 兼容性: 此类变压器可与各种低压电器配合使用,适用于大多数标准电路板布局。
    - 支持服务: Triad Magnetics公司提供详尽的技术支持和售后服务,客户可通过官网获取最新的文档资料,网址为 http://www.triadmagnetics.com。

    常见问题与解决方案


    - Q: 变压器过热怎么办?
    - A: 检查负载电阻是否在规定范围内,如超过最大输入值应及时调整。
    - Q: 输出信号不稳定如何处理?
    - A: 确认接线正确且无短路现象,必要时可更换更稳定的负载电阻。
    - Q: 如何焊接与清洗?
    - A: 请参考 Triad Magnetics 官方 FAQ 页面获取详细的焊接与清洗指导。

    总结和推荐


    综上所述,Triad公司的低频电流感应变压器具有高精度、高可靠性等特点,在众多应用场景中表现出色。针对不同的工况需求,这款产品能有效满足用户的监控需求。因此,我强烈推荐使用这款变压器作为电流监测的理想选择。

CSE184L参数

参数
匝数比 1:16.67
ET(伏特-时间) -
电流比 -
直流电阻(DCR) -
额定电流 1A
频率范围 50Hz~400Hz
电感值 -
长*宽*高 21.5mm*24mm*18mm
通用封装 DIP
安装方式 通孔安装
零件状态 在售
包装方式 散装
