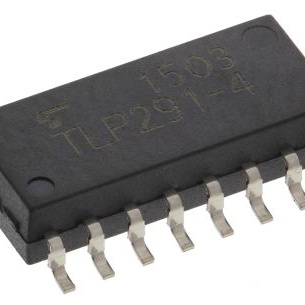

TLP290-4(GB,E(T

产品分类: 光电耦合器
厂牌: TOSHIBA
产品描述: Toshiba 光电晶体管输出型光耦, TLP 290系列, 四通道, 表面安装, 16针, SO16封装
供应商型号: TLP290-4(GB,E(T
供应商: 国内现货
标准整包数: 10
TOSHIBA 光电耦合器 TLP290-4(GB,E(T

TLP290-4(GB,E(T概述


    产品简介


    TLP290-4光耦合器是东芝公司生产的一种光电耦合器,由砷化镓红外发光二极管和光敏晶体管组成。这款光电耦合器广泛应用于可编程逻辑控制器(PLCs)、开关电源及简单/多路数据传输系统等领域。

    技术参数


    - 启动时间:3 µs(典型值)
    - 关闭时间:60 µs(典型值)
    - 输入正向电流(IF):±1 A(最大值)
    - 输出电流(IC):50 mA(最小值),200 mA(最大值)
    - 工作温度范围:-55℃至110℃
    - 耐压等级:隔离电压2500 Vrms(最小值)
    - 封装形式:SO16
    - 外形尺寸:7.5 x 10.5 x 7.5 mm
    - 重量:0.19克(典型值)

    产品特点和优势


    TLP290-4 光耦合器具有以下显著特点和优势:
    1. 宽工作温度范围:-55℃ 至 110℃,适合高密度表面安装应用。
    2. 高隔离电压:保证2500 Vrms的隔离电压,提供可靠的电气隔离。
    3. 高可靠性:适用于高可靠性的应用场景,如PLCs。
    4. 紧凑封装:采用SO16小型薄型封装,节省空间,便于组装。

    应用案例和使用建议


    应用案例
    - 可编程逻辑控制器(PLCs):TLP290-4可以用于隔离信号传输,保护控制系统不受过电压和噪声干扰。
    - 开关电源:利用其优异的电气隔离特性,确保电源系统中的安全和稳定性。
    - 数据传输:在简单或复杂的多路数据传输系统中作为信号隔离桥。
    使用建议
    - 在设计电路时,需考虑到光耦合器的输入正向电流(IF)和输出电流(IC)的变化范围,确保供电稳定。
    - 由于工作温度范围较广,确保周围环境温度不超出规定范围,避免因过热而导致的性能下降。
    - 注意光耦合器的电气特性曲线,以合理设置电路参数,避免过载。

    兼容性和支持


    - 兼容性:TLP290-4光耦合器与其他主流电子元器件兼容良好,可用于多种电子产品中。
    - 技术支持:东芝提供详尽的技术文档和支持服务,确保客户能够顺利使用并进行后续维护。

    常见问题与解决方案


    1. 问:光耦合器在高温环境下工作会出现什么问题?
    答:请参阅产品手册中的“绝对最大额定值”部分,如果持续在高温下运行,可能会影响其使用寿命和可靠性。需要定期检查以确保性能。

    2. 问:如何避免光耦合器出现过电流现象?
    答:合理设定驱动电路的电流限制,并根据实际负载调整电路设计,确保电流不超过最大额定值。

    总结和推荐


    TLP290-4光耦合器凭借其宽泛的工作温度范围、高隔离电压及优异的电气特性,在众多应用中展现出卓越的表现。尽管存在一定的局限性,但在正确使用下,TLP290-4仍是一款非常值得推荐的产品,适用于多种需要可靠信号隔离的应用场景。

TLP290-4(GB,E(T参数

参数
通道数 4
输出类型 晶体管
最大输出电流 -
电流传输比 400%
关闭时间 3μs
上升时间 2μs
Vce-集电极-发射极饱和电压 -
导通时间 3μs
Vf-正向电压 1.4V
输入类型 交流
最大输出电压 -
下降时间 3μs
隔离电压 2.5KV
通用封装 SO
安装方式 贴片安装
零件状态 在售

TLP290-4(GB,E(T厂商介绍

东芝(TOSHIBA)是一家日本跨国企业,成立于1875年,总部位于东京。东芝主要从事电子、能源和基础设施领域的业务,其产品和技术广泛应用于多个行业。

主营产品分类:
1. 电子:包括笔记本电脑、电视、空调、冰箱等家用电器,以及半导体、存储设备等电子产品。
2. 能源:涉及核能、太阳能、风能等可再生能源的开发和应用。
3. 基础设施:包括电力系统、交通系统、水处理系统等基础设施建设。

应用领域:
1. 工业:自动化设备、工业机器人等。
2. 医疗:医疗影像设备、诊断设备等。
3. 交通:铁路、地铁、汽车等交通工具的电子系统。
4. 通信:通信基站、数据中心等通信设施。

东芝的优势:
1. 技术创新:东芝在电子、能源和基础设施领域拥有强大的研发能力,不断推出创新产品和技术。
2. 品牌影响力:作为一家历史悠久的跨国企业,东芝在全球享有较高的知名度和信誉。
3. 多元化业务:东芝的业务覆盖多个领域,能够为客户提供一站式解决方案。
4. 国际化布局:东芝在全球设有多个分支机构,能够更好地服务全球客户。

TLP290-4(GB,E(T数据手册

厂牌 PDF简要描述 下载
TOSHIBA 光电耦合器 TOSHIBA TLP290-4(GB,E(T TLP290-4(GB,E(T数据手册

TLP290-4(GB,E(T封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 5.0163
20+ ¥ 4.9737
50+ ¥ 4.9234
100+ ¥ 4.8753
200+ ¥ 4.8272
库存: 300
起订量: 110 增量: 0
交货地:
最小起订量为:100
合计: ¥ 487.53
