首页  >  产品百科  >  TLP2404(F)

TLP2404(F)

产品分类: 光电耦合器
厂牌: TOSHIBA
产品描述: 1.57V 开路集电极 1 15mA 3.75KV 直流 SOP 贴片安装 5.1mm*3.95mm*2.5mm
供应商型号: CSJ-ST49772040
供应商: 海外现货
标准整包数: 1

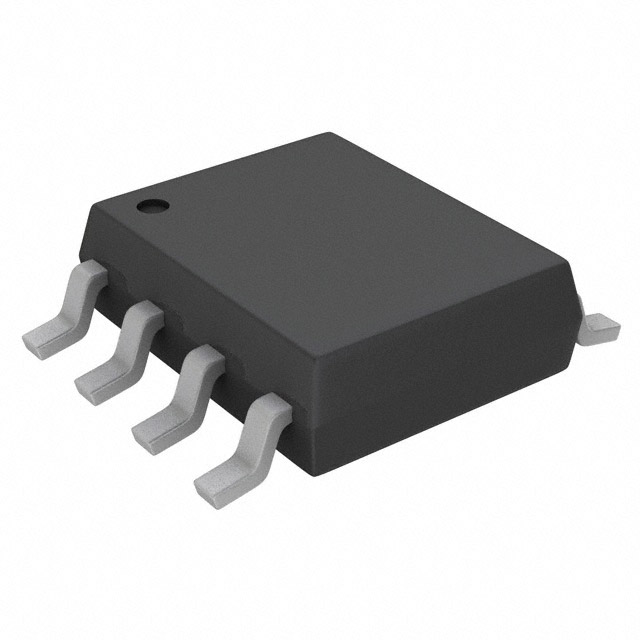

TOSHIBA 光电耦合器 TLP2404(F)

TLP2404(F)概述


    产品简介


    TLP2404 是由东芝电子设备与存储公司开发的一款光电耦合器,属于红外发光二极管(IRED)和高增益高速光探测器的组合。这款器件采用SO8封装形式,适用于工业逆变器中智能功率模块(IPM)与控制IC电路之间的隔离接口,特别是在电机控制应用中表现优异。TLP2404的特点在于能够承受高达125°C的工作环境温度,非常适合于高可靠性要求的应用场合。

    技术参数


    - 工作温度范围:-40°C 到 125°C
    - 电源电压范围:-0.5V 至 30V
    - 阈值输入电流:IFHL = 5.0 mA (最大)
    - 传播延迟时间:tpHL = 400ns (最大), tpLH = 550ns (最大)
    - 开关时间离散度:|tpHL - tpLH| = 400ns (最大)
    - 共模瞬态抗扰度:±15kV/μs (最小)
    - 隔离电压:3750Vrms (最小)
    - 认证:UL-认可(UL 1577, File No.E67349),cUL-认可(CSA Component Acceptance Service No.5A File No.E67349),VDE批准(EN 60747-5-5)

    产品特点和优势


    TLP2404 具有以下显著特点和优势:
    1. 高共模瞬态抗扰度:±15kV/μs 的抗扰度确保了在高压瞬变环境下仍能稳定运行。
    2. 内部法拉第屏蔽:提供出色的电磁兼容性(EMC)性能。
    3. 隔离电压高:达到3750Vrms,适合需要高度隔离的应用。
    4. 宽温操作:能够在-40°C至125°C的温度范围内稳定工作。
    5. 快速响应:具有低至400ns的传播延迟时间,确保高速信号传输。
    6. 可靠认证:通过多项安全认证,如UL和VDE认证,进一步增强了产品的可靠性。

    应用案例和使用建议


    TLP2404 主要应用于工业逆变器和电机控制系统中。由于其高隔离电压和出色的抗扰度,特别适用于需要严格电磁兼容性的应用场合。为了保证最佳性能,在实际应用中应注意以下几点:
    1. 连接旁路电容:为提高稳定性,应在引脚8(VCC)和引脚5(GND)之间连接一个0.1μF的旁路电容。
    2. 散热管理:由于工作温度范围较广,需要注意适当的散热措施,尤其是在高温环境下。
    3. 布线布局:合理设计电路板的走线,减少干扰,提升整体系统的可靠性。

    兼容性和支持


    TLP2404 能够与多种标准工业控制系统和其他设备兼容,适合作为隔离器件使用。东芝公司提供了详尽的技术文档和支持服务,以帮助客户进行系统集成和调试。

    常见问题与解决方案


    - Q:在何种情况下需要额外的旁路电容?
    - A: 当使用高频信号时,为防止噪声干扰,建议在VCC和GND之间连接一个0.1μF的旁路电容。
    - Q:如何测试焊接后的可焊性?
    - A: 在超过两年未使用的情况下,应重新测试焊接可焊性以确保无不良影响。

    总结和推荐


    TLP2404 是一款具备出色电气特性和可靠性的光电耦合器,非常适合用于工业逆变器和电机控制系统等高性能应用场合。凭借其高抗扰度、宽温操作范围及多重认证,使其成为市场上极具竞争力的产品。因此,对于追求高性能、高可靠性的应用场景,强烈推荐选用TLP2404。

TLP2404(F)参数

参数
隔离电压 3.75KV
最大输出电压 -
电流传输比 -
导通时间 -
输入类型 直流
Vf-正向电压 1.57V
上升时间 -
Vce-集电极-发射极饱和电压 -
下降时间 -
最大输出电流 15mA
关闭时间 -
通道数 1
输出类型 开路集电极
长*宽*高 5.1mm*3.95mm*2.5mm
通用封装 SOP
安装方式 贴片安装
零件状态 在售
包装方式 管装

TLP2404(F)厂商介绍

东芝(TOSHIBA)是一家日本跨国企业,成立于1875年,总部位于东京。东芝主要从事电子、能源和基础设施领域的业务,其产品和技术广泛应用于多个行业。

主营产品分类:
1. 电子:包括笔记本电脑、电视、空调、冰箱等家用电器,以及半导体、存储设备等电子产品。
2. 能源:涉及核能、太阳能、风能等可再生能源的开发和应用。
3. 基础设施:包括电力系统、交通系统、水处理系统等基础设施建设。

应用领域:
1. 工业:自动化设备、工业机器人等。
2. 医疗:医疗影像设备、诊断设备等。
3. 交通:铁路、地铁、汽车等交通工具的电子系统。
4. 通信:通信基站、数据中心等通信设施。

东芝的优势:
1. 技术创新:东芝在电子、能源和基础设施领域拥有强大的研发能力,不断推出创新产品和技术。
2. 品牌影响力:作为一家历史悠久的跨国企业,东芝在全球享有较高的知名度和信誉。
3. 多元化业务:东芝的业务覆盖多个领域,能够为客户提供一站式解决方案。
4. 国际化布局:东芝在全球设有多个分支机构,能够更好地服务全球客户。

TLP2404(F)数据手册

厂牌 PDF简要描述 下载
TOSHIBA 光电耦合器 TOSHIBA TLP2404(F) TLP2404(F)数据手册

TLP2404(F)封装设计

查看详情并下载
Symbol
Footprint
3D Model
