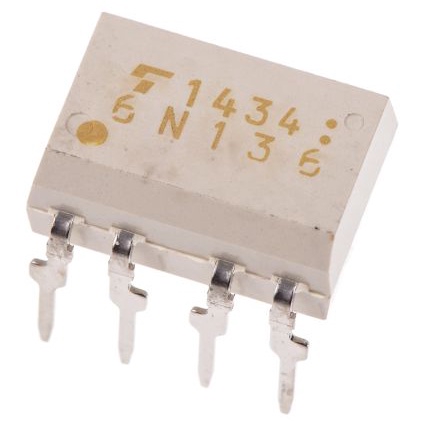

6N136(F)

产品分类: 光电耦合器
厂牌: TOSHIBA
产品描述: Toshiba 晶体管输出型光耦, 通孔安装, 8针, DIP封装
供应商型号: SEU-6N136(F)
供应商: 海外现货
标准整包数: 1
TOSHIBA 光电耦合器 6N136(F)

6N136(F)概述


    产品简介


    产品名称:TOSHIBA 6N135 和 6N136 光耦合器
    产品类型:光耦合器
    主要功能:
    - 高速光隔离
    - 数字逻辑隔离
    - 适用于电源控制、开关电源、晶体管逆变器等领域
    应用领域:
    - 电力供应控制
    - 开关电源
    - 晶体管逆变器

    技术参数


    基本规格:
    - 器件型号:6N135, 6N136
    - 封装形式:8 引脚 DIP(双列直插)
    - 发射二极管和光电晶体管集成在一个芯片上
    - 隔离电压:2500 Vrms(最小值)
    - 工作温度范围:-55°C 至 100°C
    - 存储温度范围:-55°C 至 125°C
    电气特性:
    - 发射二极管电流:IF 最大值为 25mA
    - 检测器输出电流:IO 最大值为 8mA
    - 逻辑低输出电压:VOL 最小值为 0.1V,最大值为 0.4V
    - 逻辑高输出电流:IOH 最小值为 3nA
    - 输入正向电压:VF 最小值为 1.65V,最大值为 1.7V
    - 输入反向击穿电压:BVR 最小值为 5V
    - 输入电容:CIN 在 1MHz 下的最大值为 60pF
    - 传播延迟时间:tpHL、tpLH 最小值为 0.2μs,最大值分别为 1.5μs、0.8μs
    - 电源电压范围:-0.5V 至 15V
    隔离电压测试条件:
    - 交流电压 1 分钟
    - 相对湿度 ≤ 60%

    产品特点和优势


    特点:
    - 高隔离电压:2500 Vrms(最小值),确保电路间的物理隔离
    - 高速度:传播延迟时间最短可达 0.2μs
    - 兼容 TTL 逻辑电平
    - 内置保护措施:当基极开路时,输出信号易受环境条件干扰,建议选择 TLP550
    优势:
    - 广泛应用于数字逻辑隔离、电源控制及开关电源等领域
    - 具备高性能和可靠性的光电耦合器,在不同工作条件下表现出色

    应用案例和使用建议


    应用场景:
    - 电力供应控制系统
    - 开关电源的设计
    - 晶体管逆变器的开发
    使用建议:
    - 确保正确的散热措施,避免长时间在高温环境下工作
    - 在设计时考虑信号完整性问题,合理布局 PCB 以减少电磁干扰
    - 通过外部电路补偿或滤波来降低噪声对信号的影响

    兼容性和支持


    兼容性:
    - 与其他标准 TTL 逻辑电平兼容,便于集成于现有系统
    - 提供详细的技术文档和应用指南,确保正确安装和使用
    支持和维护:
    - 通过UL认证:UL1577,文件号E67349
    - 可联系 TOSHIBA 销售代表获取更多关于环保材料(如RoHS)的信息

    常见问题与解决方案


    问题1:
    - 当基极开路时,输出信号会出现噪音。
    解决方案:
    - 使用更适合的替代品 TLP550,确保稳定运行。
    问题2:
    - 过高的电流导致产品过热。
    解决方案:
    - 确保工作电流不超过额定值,并采取有效的散热措施。

    总结和推荐


    综合评估:
    - 6N135 和 6N136 是一款性能优良、可靠性高的光耦合器,特别适用于各种需要高速光隔离和数字逻辑隔离的应用场合。
    - 优异的电气特性和广泛的适用范围使其成为众多工业领域的首选组件。
    推荐意见:
    - 我们强烈推荐使用 6N135 和 6N136 光耦合器,尤其是在电力供应控制、开关电源及晶体管逆变器领域。这些产品不仅具备出色的性能和可靠性,还提供了详尽的技术文档和支持服务,确保用户的项目顺利进行。

6N136(F)参数

参数
关闭时间 200ns
电流传输比 24%
输出类型 晶体管
输入类型 直流
Vf-正向电压 1.7V
最大输出电流 -
通道数 1
最大输出电压 -
隔离电压 2.5KV
上升时间 800ns
下降时间 800ns
导通时间 200ns
Vce-集电极-发射极饱和电压 -
通用封装 DIP
安装方式 通孔安装
零件状态 新设计不推荐
