首页  >  产品百科  >  TLP291(BL-TP,SE(T

TLP291(BL-TP,SE(T

产品分类: 光电耦合器
厂牌: TOSHIBA
产品描述: Toshiba 光电晶体管输出型光耦, TLP291系列, 表面安装, 4针, SO4封装
供应商型号: 14M-TLP291(BL-TP,SE(T
供应商: 云汉优选
标准整包数: 2500

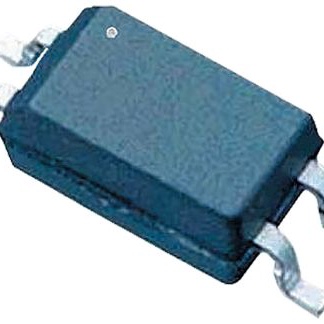

TOSHIBA 光电耦合器 TLP291(BL-TP,SE(T

TLP291(BL-TP,SE(T概述


    产品简介


    产品名称:TLP291(S)
    产品类型:光电耦合器
    主要功能:
    TLP291(S) 是一种由红外发光二极管(IR LED)和光电晶体管组成的光电耦合器。它广泛应用于需要电气隔离的应用场合,如开关电源、可编程逻辑控制器(PLCs)、输入输出接口板等。其设计小巧且轻薄,特别适用于高密度表面安装应用。

    技术参数


    主要技术参数:
    - 启动年份: 2012年2月
    - 封装形式: SO4 封装
    - 工作温度范围: -55°C 至 110°C
    - 最大击穿电压:
    - 集电极-发射极电压:80V
    - 发射极-集电极电压:80V
    - 隔离电压: 最小 3750 Vrms
    - 电流传输比(CTR):
    - 最小值:50%
    - 最大值:600%
    - 功率消耗:
    - 输入正向电流:50 mA
    - 输入功率消耗:125 mW
    - 安全标准认证:
    - UL 认证:UL 1577, 文件号 E67349
    - cUL 认证:CSA 组件接受服务号 5A, 文件号 E67349
    - VDE 认证:EN 60747-5-5, EN 62368-1
    - CQC 认证:GB4943.1, GB8898

    产品特点和优势


    - 宽工作温度范围: 能够在 -55°C 到 110°C 的极端环境下稳定工作,适用于多种恶劣环境。
    - 高隔离电压: 最小隔离电压为 3750 Vrms,提供卓越的电气隔离能力,适合于对安全要求高的应用。
    - 小巧轻薄: SO4 封装使其非常适合高密度表面安装应用。
    - 电流传输比高: 最低电流传输比为 50%,最高可达 600%,能够提供稳定的信号传递性能。
    - 认证齐全: 符合多种国际安全标准,如 UL、cUL、VDE 和 CQC 等,确保产品质量和可靠性。

    应用案例和使用建议


    应用场景:
    - 开关电源: 在电源转换过程中提供安全的电气隔离。
    - 可编程逻辑控制器(PLCs): 用于工业自动化控制系统中,提供信号的可靠传输。
    - I/O 接口板: 用于各种设备间的信号隔离和传输。
    使用建议:
    - 在使用过程中,应注意遵守 TOSHIBA 的各项操作规范和注意事项,以避免因不当操作导致的产品损坏。
    - 针对不同的应用场景,可以考虑通过调整驱动电流等方式来优化产品性能,确保达到最佳的工作效果。
    - 在高负载条件下使用时,建议进行适当的热管理措施,防止过热引起的产品可靠性下降。

    兼容性和支持


    - 兼容性: TLP291(S) 可以与大多数主流的电子元器件和设备兼容,适用于广泛的电子系统集成应用。
    - 技术支持: TOSHIBA 为该产品提供了全面的技术支持和服务,包括但不限于产品手册、样品测试和故障排除指导。对于任何具体的技术问题,用户可以通过联系 TOSHIBA 销售代表获取帮助。

    常见问题与解决方案


    问题 1: 如何确定产品的工作温度范围?
    解答: TLP291(S) 的工作温度范围为 -55°C 至 110°C。用户需确保在实际应用中不会超出此范围,以避免产品损坏或性能下降。
    问题 2: 如何确保产品的电气隔离性能?
    解答: 该产品具备最小 3750 Vrms 的隔离电压,可以在高电压应用环境中提供可靠的电气隔离。建议在实际应用中参考相关的电气安全标准,确保系统的安全性。
    问题 3: 如何正确存储产品?
    解答: 应避免将产品置于潮湿、直射阳光或腐蚀气体的环境中。理想的存储条件是温度范围在 5°C 至 35°C 之间,相对湿度在 45% 至 75% 之间。此外,长时间未使用的设备应定期检查其焊点的焊接情况,以确保后续使用的可靠性。

    总结和推荐


    总结:
    TLP291(S) 光电耦合器是一款高性能的电子元件,具有宽广的工作温度范围、高隔离电压和优秀的电流传输比。它的多标准安全认证确保了其在各种严苛环境下的可靠运行,非常适合作为高密度表面安装应用的首选产品。
    推荐:
    鉴于 TLP291(S) 的优异性能和广泛的应用范围,强烈推荐在需要电气隔离的关键应用中使用此产品。无论是开关电源、PLCs 还是 I/O 接口板,TLP291(S) 都能提供稳定而可靠的信号传输和保护。

TLP291(BL-TP,SE(T参数

参数
通道数 1
电流传输比 600%
关闭时间 -
最大输出电压 -
上升时间 2μs
Vf-正向电压 1.4V
隔离电压 3.75KV
下降时间 3μs
输入类型 直流
导通时间 -
输出类型 DC
Vce-集电极-发射极饱和电压 300mV
最大输出电流 -
长*宽*高 2.6mm*4.55mm*2.1mm
通用封装 SOP
安装方式 贴片安装
包装方式 卷带包装

TLP291(BL-TP,SE(T厂商介绍

东芝(TOSHIBA)是一家日本跨国企业,成立于1875年,总部位于东京。东芝主要从事电子、能源和基础设施领域的业务,其产品和技术广泛应用于多个行业。

主营产品分类:
1. 电子:包括笔记本电脑、电视、空调、冰箱等家用电器,以及半导体、存储设备等电子产品。
2. 能源:涉及核能、太阳能、风能等可再生能源的开发和应用。
3. 基础设施:包括电力系统、交通系统、水处理系统等基础设施建设。

应用领域:
1. 工业:自动化设备、工业机器人等。
2. 医疗:医疗影像设备、诊断设备等。
3. 交通:铁路、地铁、汽车等交通工具的电子系统。
4. 通信:通信基站、数据中心等通信设施。

东芝的优势:
1. 技术创新:东芝在电子、能源和基础设施领域拥有强大的研发能力,不断推出创新产品和技术。
2. 品牌影响力:作为一家历史悠久的跨国企业,东芝在全球享有较高的知名度和信誉。
3. 多元化业务:东芝的业务覆盖多个领域,能够为客户提供一站式解决方案。
4. 国际化布局:东芝在全球设有多个分支机构,能够更好地服务全球客户。

TLP291(BL-TP,SE(T数据手册

厂牌 PDF简要描述 下载
TOSHIBA 光电耦合器 TOSHIBA TLP291(BL-TP,SE(T TLP291(BL-TP,SE(T数据手册

TLP291(BL-TP,SE(T封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2500+ ¥ 0.5005
7500+ ¥ 0.4855
库存: 9999
起订量: 2500 增量: 2500
交货地:
最小起订量为:2500
合计: ¥ 1251.25
直接购买
加入购物车
