2277077

产品分类: 电流互感器
厂牌: PHOENIX CONTACT
产品描述: 1:30 150A 50Hz~60Hz 150:5 DIN导轨安装 60mm*30mm*80mm
供应商型号: Q-2277077
供应商: 期货订购
标准整包数: 1

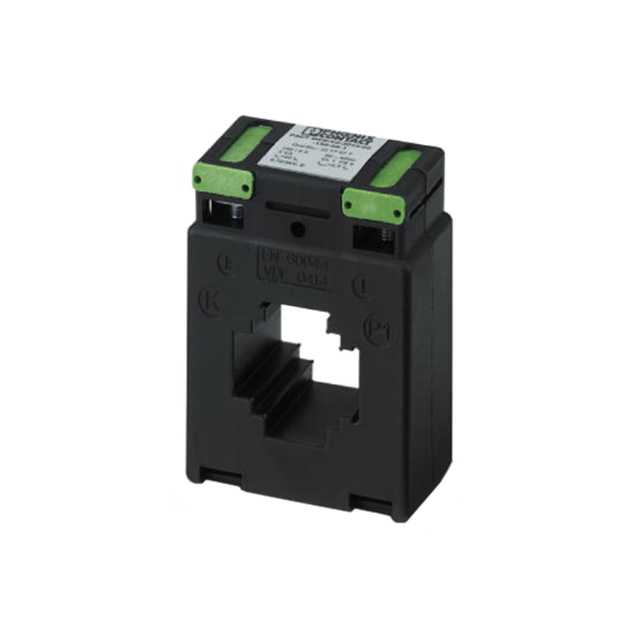

PHOENIX CONTACT 电流互感器 2277077

2277077概述


    产品简介


    PACT MCR-V2-3015-60-150-5A-1电流互感器是一种窗口型电流互感器,主要用于交流电流的测量和控制。它的主要功能是将高电流值转换为适合测量和保护设备使用的低电流值。这种电流互感器广泛应用于工业自动化、电力系统监控、能源管理等领域,尤其适用于需要高精度测量的场合。

    技术参数


    - 额定初级电流: 150 A AC
    - 次级额定电流: 5 A AC
    - 准确度等级: 1
    - 额定功率: 5 VA
    - 额定频率: 50 Hz / 60 Hz
    - 热额定短路电流: \( I{th} = 60 \times In \)
    - 热额定连续电流: \( Id = 1.2 \times In \)
    - 额定脉冲电流: \( I{dyn} = 2.5 \times I{th} \)
    - 绝缘电压: 1 kV (相线/中线导体)
    - 工作温度范围: 操作:-25 °C 到 40 °C;储存/运输:-25 °C 到 40 °C
    - 海拔高度: ≤ 1000 m
    - 湿度条件: 非凝露环境下使用
    - 安装方式: 导轨安装 / 墙壁安装
    - 外形尺寸:
    - 无固定安装:宽31 mm,高82 mm,深60 mm
    - 替代安装:宽60 mm,高82 mm,深31 mm
    - 铜排尺寸:
    - 宽30 mm,高15 mm
    - 宽20 mm,高20 mm
    - 圆形导线直径: 28 mm
    - 材料: 灰色 (RAL 7042),PA 6.6
    - 颜色: 灰色 (RAL 7042)

    产品特点和优势


    - 高精度测量: 具备1级准确度等级,确保电流测量的高度精确性。
    - 宽温域工作: 在-25°C到40°C的温度范围内稳定运行,适用于恶劣环境。
    - 多种安装方式: 可通过导轨安装或墙壁安装,适应不同的安装需求。
    - 高可靠性: 经过严格测试,符合CE、UKCA和UL标准。
    - 紧凑设计: 小巧轻便的设计使其易于安装和维护,节省空间。

    应用案例和使用建议


    应用案例
    PACT MCR-V2-3015-60-150-5A-1电流互感器广泛应用于工业自动化系统、能源管理系统、电力设备监控等场景。例如,在电力传输系统中,它可以用来监控线路电流,确保系统安全稳定运行。
    使用建议
    - 正确的安装方式: 根据具体应用选择合适的安装方式(导轨安装或墙壁安装)。
    - 考虑温度环境: 在极端温度条件下使用时,注意调整安装位置以确保互感器能够正常工作。
    - 定期检查与维护: 定期检查互感器的连接情况,确保接线紧固,防止松动导致测量误差。
    - 避免接触强磁场: 在使用过程中避免电流互感器接触到强磁场,以免影响测量精度。

    兼容性和支持


    PACT MCR-V2-3015-60-150-5A-1电流互感器具有良好的兼容性,可以与多种电气设备和系统无缝集成。厂商提供全面的技术支持和售后服务,用户可以通过官方网站获取更多技术文档和使用指南。

    常见问题与解决方案


    - Q: 如何判断电流互感器是否正常工作?
    - A: 可通过检查二次侧输出电流是否在正常范围内来判断。如果输出电流偏离预期值,则可能存在问题,需要进一步检查。
    - Q: 电流互感器能否承受短路电流?
    - A: 电流互感器可以承受一定的短路电流,但需要确保其不超过热额定短路电流\(I{th}\)。
    - Q: 电流互感器如何进行校准?
    - A: 校准需遵循制造商的指导手册进行,必要时可联系技术支持。

    总结和推荐


    综上所述,PACT MCR-V2-3015-60-150-5A-1电流互感器是一款高性能的产品,具备高精度测量、宽温域工作范围及多样的安装方式等优点。其适用于各类工业和商业环境下的电流监控和保护任务。鉴于其可靠性和多功能性,强烈推荐用于需要高精度电流测量的应用场景。

2277077参数

参数
ET(伏特-时间) -
电流比 150:5
直流电阻(DCR) -
额定电流 150A
频率范围 50Hz~60Hz
电感值 -
匝数比 1:30
长*宽*高 60mm*30mm*80mm
安装方式 DIN导轨安装
零件状态 在售
包装方式 散装

2277077厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2277077数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 电流互感器 PHOENIX CONTACT 2277077 2277077数据手册

2277077封装设计

查看详情并下载
Symbol
Footprint
3D Model
