2277080

产品分类: 电流互感器
厂牌: PHOENIX CONTACT
产品描述: 1:50 250A 50Hz~60Hz DIN导轨安装 60mm*30mm*80mm
供应商型号: Q-2277080
供应商: 期货订购
标准整包数: 1

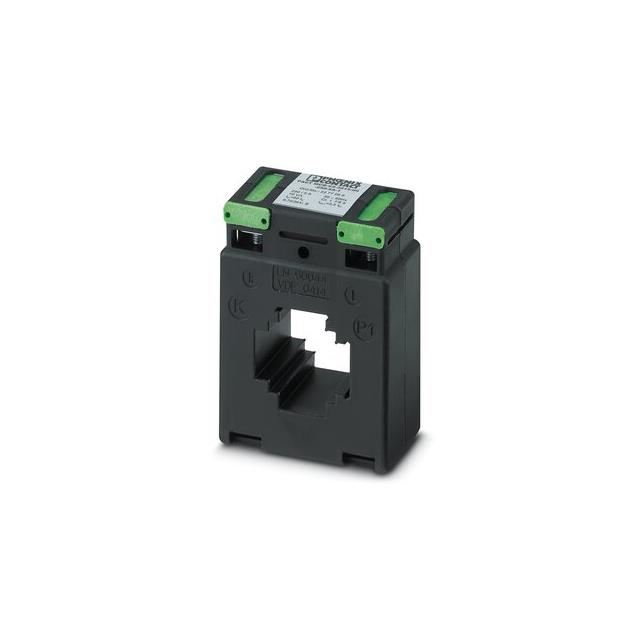

PHOENIX CONTACT 电流互感器 2277080

2277080概述

    PACT MCR-V2-3015-60-250-5A-1电流互感器技术手册

    产品简介


    PACT MCR-V2-3015-60-250-5A-1 是一款窗口式电流互感器,主要用于测量交流电路中的电流。它适用于工业自动化、电力系统监测、能源管理等多种应用场景。这款电流互感器具备高精度和可靠的电气性能,能够满足多种复杂的工业需求。

    技术参数


    | 参数项 | 规格 |

    | 主要功能 | 测量交流电流 |
    | 输入数据 | 250 A AC(一次侧)
    5 A AC(二次侧) |
    | 准确度等级 | 1级 |
    | 额定功率 | 10 VA |
    | 热短路电流 | 60 In |
    | 额定脉冲电流 | 2.5 Ith |
    | 额定频率范围 | 50 Hz ... 60 Hz |
    | 额定绝缘电压 | 1 kV |
    | 输入输出测试电压 | 3 kV (50 Hz, 1分钟) |
    | 爬电距离和电气间隙 | 满足标准IEC 60044-1 |

    产品特点和优势


    1. 高精度测量:准确度等级为1级,保证了测量结果的可靠性。
    2. 宽频测量范围:额定频率范围为50 Hz至60 Hz,适应多种工况。
    3. 高过载能力:热短路电流高达60倍额定电流,保障长时间稳定运行。
    4. 优良的环境适应性:能够在-25°C到40°C的温度范围内正常工作。
    5. 坚固耐用:采用聚酰胺PA玻璃纤维增强材料制成的外壳,具有出色的机械强度和耐腐蚀性。

    应用案例和使用建议


    该电流互感器广泛应用于各种工业环境中,如工厂自动化、电力监控、能源管理等。例如,在一个电力管理系统中,该互感器可以用于监测配电柜中的电流状况,帮助用户及时发现异常情况。
    使用建议:
    1. 在安装过程中,确保互感器的正确连接和接线,避免接触不良导致的测量误差。
    2. 定期检查互感器的工作状态,确保其处于良好的运行状态。
    3. 根据具体的应用场景,选择合适的二次侧负载,以达到最佳的测量效果。

    兼容性和支持


    该电流互感器可以与大多数标准二次侧设备兼容,便于集成到现有的控制系统中。此外,制造商提供了详细的技术文档和在线支持,用户可以通过官方网站获取最新的产品信息和技术支持。

    常见问题与解决方案


    1. 问题:如何正确接线?
    - 解决方案:参考产品手册中的接线图,按照正确的顺序进行接线,并确保所有连接处紧固可靠。

    2. 问题:如何校准互感器?
    - 解决方案:目前该型号互感器不支持现场校准,建议定期送回原厂进行校准,以保证测量准确性。

    总结和推荐


    PACT MCR-V2-3015-60-250-5A-1电流互感器以其高精度、高可靠性和广泛的适用性,成为工业自动化领域不可或缺的组件。其优良的设计和高性能使其在市场上具有很强的竞争力。我们强烈推荐此款电流互感器给需要精确电流测量的用户。
    综上所述,PACT MCR-V2-3015-60-250-5A-1是一款值得信赖的产品,适用于各种工业应用场合。

2277080参数

参数
频率范围 50Hz~60Hz
电感值 -
匝数比 1:50
ET(伏特-时间) -
电流比 -
直流电阻(DCR) -
额定电流 250A
长*宽*高 60mm*30mm*80mm
安装方式 DIN导轨安装
零件状态 在售
包装方式 散装

2277080厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2277080数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 电流互感器 PHOENIX CONTACT 2277080 2277080数据手册

2277080封装设计

查看详情并下载
Symbol
Footprint
3D Model
