2277640

产品分类: 电流互感器
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,PACTMCR-V2-3015-60-300-5A-1,电流互感器,菲尼克斯 电流互感器, PACT系列, 300A, 5 A输出, 匝数比 5 - 300A, 窗口型
供应商型号: Q-2277640
供应商: 国内现货
标准整包数: 1

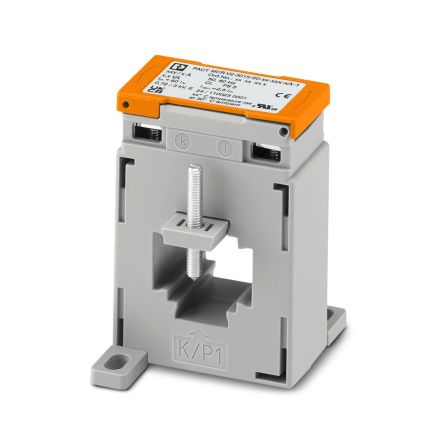

PHOENIX CONTACT 电流互感器 2277640

2277640概述

    # PACT MCR-V2-3015-60-300-5A-1 电流互感器技术手册

    产品简介


    PACT MCR-V2-3015-60-300-5A-1 电流互感器 是一款适用于工业控制和监测系统的窗口型电流互感器。它的主要功能是将高压电路中的大电流转换为低电流信号,以便于测量和保护系统中的电气设备。此款电流互感器广泛应用于配电系统、电力监控和自动化控制系统等领域。

    技术参数


    - 额定初级电流 (Ipn):0 A 到 300 A
    - 次级额定电流 (Isn):5 A AC
    - 准确度等级:1 级
    - 额定功率:7.5 VA
    - 热短路电流 (Ith):60 In
    - 额定冲击电流 (Idyn):2.5 Ith
    - 额定频率范围:50 Hz 至 60 Hz
    - 脉冲电流限制系数 (FS):5
    - 额定绝缘电压:1 kV
    - 输入输出测试电压:3 kV(50 Hz,1 分钟)
    - 初级圆导体直径:28 mm
    - 初级圆导体宽度:30 mm / 20 mm
    - 初级圆导体高度:15 mm / 20 mm
    - 环境温度(运行):-25°C 到 40°C
    - 环境温度(存储/运输):-25°C 到 40°C
    - 尺寸:
    - 长度:30 mm
    - 宽度:80 mm
    - 深度:60 mm
    - 宽度(替代安装):60 mm
    - 高度(替代安装):80 mm
    - 深度(替代安装):30 mm
    - 重量(不含包装):280.0 g
    - 标准认证:IEC 60044-1

    产品特点和优势


    PACT MCR-V2-3015-60-300-5A-1 电流互感器 具有多项独特的功能和优势:
    - 高精度:符合1级准确度标准,确保电流测量的高精度。
    - 宽温度范围:-25°C 至 40°C 的宽温度范围,适应各种恶劣的工作环境。
    - 高强度材料:采用聚酰胺PA玻璃纤维增强材料制成的外壳,保证长期使用的稳定性和可靠性。
    - 紧凑设计:体积小巧,便于安装和集成到现有系统中。
    - 多种认证:符合国际标准 IEC 60044-1,确保产品在全球范围内广泛适用。

    应用案例和使用建议


    应用案例
    PACT MCR-V2-3015-60-300-5A-1 电流互感器 可以用于配电系统中的电流监测,例如工业自动化控制系统、电力监控系统、变电站监测等。它可以帮助用户实时监测电流状态,从而及时发现异常情况并采取措施,提高系统运行的安全性和稳定性。
    使用建议
    - 在安装前,请仔细检查产品的规格是否满足您的需求。
    - 安装时确保初级导体正确连接,避免错接导致损坏。
    - 在恶劣环境中使用时,请注意防护,避免高温、潮湿等环境因素对产品造成影响。
    - 为了保持测量精度,定期进行校准和检查。

    兼容性和支持


    PACT MCR-V2-3015-60-300-5A-1 电流互感器 与市场上主流的电气设备兼容。如果您需要更多技术支持或售后服务,请联系当地销售代表或访问我们的官方网站获取更多信息。

    常见问题与解决方案


    1. Q:如何判断电流互感器是否正常工作?
    - A: 您可以通过测量输出电流来判断,如果输出电流与预期相符,则说明电流互感器工作正常。

    2. Q:在什么情况下需要更换电流互感器?
    - A: 当电流互感器出现异常读数或无法正确测量电流时,可能需要更换新的电流互感器。
    3. Q:能否进行现场校准?
    - A: 本型号电流互感器不可现场校准,建议定期送至专业机构进行校准。

    总结和推荐


    PACT MCR-V2-3015-60-300-5A-1 电流互感器 凭借其高精度、宽温度范围和坚固的设计,在工业应用中表现出色。其紧凑的设计使其易于安装和集成到现有的电气系统中,且具备广泛的标准认证和兼容性。因此,强烈推荐在工业自动化和电力监控系统中使用此产品。
    总的来说,这款电流互感器是一款值得信赖的产品,能够帮助您提升系统的安全性和可靠性。

2277640参数

参数
电感值 -
匝数比 -
ET(伏特-时间) -
电流比 -
直流电阻(DCR) -
额定电流 300A
频率范围 50Hz~60Hz
长*宽*高 60mm*30mm*80mm
安装方式 DIN导轨安装
应用等级 工业级
零件状态 在售
包装方式 散装

2277640厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2277640数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 电流互感器 PHOENIX CONTACT 2277640 2277640数据手册

2277640封装设计

查看详情并下载
Symbol
Footprint
3D Model
