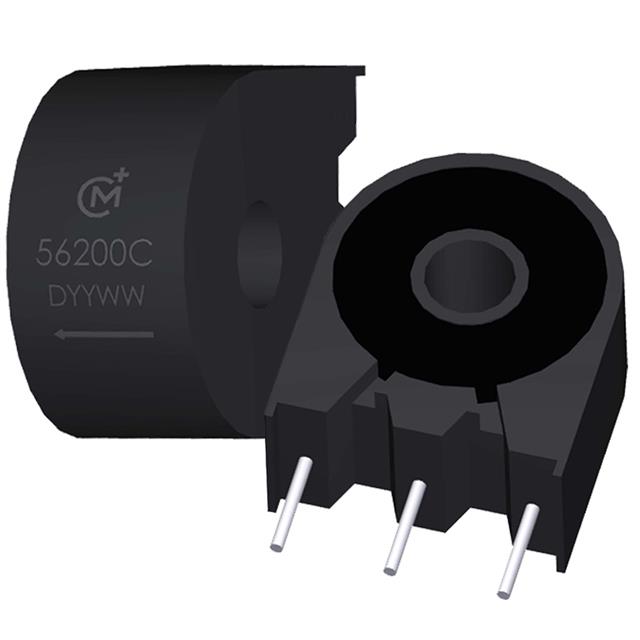

56T100C

产品分类: 电流互感器
产品描述: 10A 18mH 20KHz~200KHz 100CT:1 SIP 通孔安装 16.79mm*8.89mm*20.16mm
供应商型号: TS-56T100C
供应商: 海外现货
标准整包数: 1
MURATA MANUFACTURING 电流互感器 56T100C

56T100C概述

    KMP 5600C 技术手册:10A电流感应变压器

    1. 产品简介


    KMP 5600C 系列电流感应变压器是用于监测交流电流的高性能传感器。这些变压器特别适用于高频电流感应,例如在开关电源、电机控制和电子照明镇流器等领域的应用。它们提供多种绕组选项(50、100、200 和 300 匝),并具有出色的电气特性和隔离性能。

    2. 技术参数


    - 额定电流: 10A
    - 频率范围: 20kHz - 200kHz
    - 工作温度范围:
    - 操作自由空气温度范围:-40°C 至 85°C
    - 存储温度范围:-40°C 至 125°C
    - 电感量:
    - 50 匝:4.5 mH @ 1V, 50kHz
    - 100 匝:18 mH @ 1V, 50kHz
    - 200 匝:72 mH @ 1V, 10kHz
    - 300 匝:160 mH @ 1V, 10kHz
    - 直流电阻:
    - 50 匝:0.133Ω - 0.199Ω
    - 100 匝:0.93Ω - 1.40Ω
    - 200 匝:1.87Ω - 2.81Ω
    - 300 匝:5.73Ω - 8.59Ω
    - 隔离电压: 通过 500Vdc 测试,具备高达 10kVdc 或 6kVac 的隔离能力
    - 峰值波焊温度: 300°C 持续 10 秒
    - 引脚镀层: 锡

    3. 产品特点和优势


    - RoHS合规: 符合RoHS标准,环保无铅。
    - 高隔离能力: 产品能够承受高达10kVdc或6kVac的电压,确保良好的电气隔离。
    - 多样化的绕组选择: 可根据不同的需求选择不同匝数的版本。
    - 优良的频率响应: 适用频率范围广,可达20kHz至200kHz。
    - 高精度电流监测: 具有高精度的电流感应能力,适用于多种复杂电路。

    4. 应用案例和使用建议


    KMP 5600C 电流感应变压器适用于多种高频电流监测场合,如开关电源和电机控制系统。例如,在开关电源设计中,可以将KMP 5600C 作为电流反馈回路的一部分,以实现精确的电流监控和调节。对于电机控制系统,可以通过KMP 5600C实时监测电机运行电流,从而提高系统效率和稳定性。
    使用建议:
    - 在安装过程中要确保变压器引脚焊接牢固,以避免接触不良导致的测量误差。
    - 安装时需要考虑到引脚的特定方向(箭头指示)以保证正确的电流感应方向。

    5. 兼容性和支持


    - 兼容性: KMP 5600C 适用于多种电子系统,其兼容性良好,可根据具体应用选择不同型号。
    - 技术支持: Murata Power Solutions 提供详细的技术支持文档和用户手册,有助于用户快速上手使用。

    6. 常见问题与解决方案


    - 问题1: 产品引脚焊接后电阻值不一致。
    - 解决方案: 确保焊接质量,检查引脚是否正确安装。
    - 问题2: 测量电流时发现精度不够。
    - 解决方案: 确认变压器型号和匝数的选择是否符合实际需求;检查电路连接是否正确。
    - 问题3: 高温环境下工作性能不稳定。
    - 解决方案: 使用合适的散热装置,确保操作温度不超过85°C。

    7. 总结和推荐


    KMP 5600C 电流感应变压器以其出色的电气特性和稳定的隔离性能,在各种高频电流监测应用中表现出色。其多样化的绕组选择和较高的性价比使其成为市场上极具竞争力的产品。我们强烈推荐在需要精确电流感应的应用中使用此产品。

56T100C参数

参数
额定电流 10A
频率范围 20KHz~200KHz
电感值 18mH
匝数比 -
ET(伏特-时间) -
电流比 100CT:1
直流电阻(DCR) -
长*宽*高 16.79mm*8.89mm*20.16mm
通用封装 SIP
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 盒装
