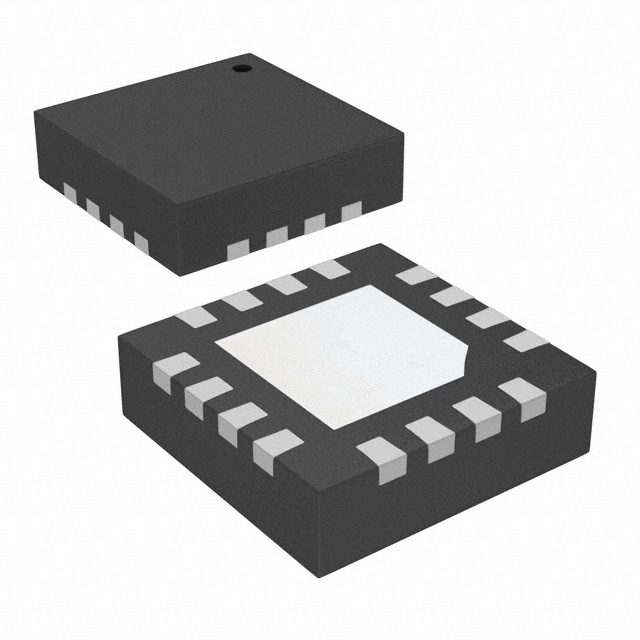

XRA1200IL16-F

产品分类: I/O扩展器
厂牌: MAXLINEAR
产品描述: I2C,SMBus 8 1.65V 3.6V 400KHz 是 QFN 贴片安装 3mm*3mm*880μm
供应商型号: 1016-1707-ND
供应商: Digi-Key
标准整包数: 1
MAXLINEAR I/O扩展器 XRA1200IL16-F

XRA1200IL16-F概述


    产品简介


    XRA1200/1200P 是 Exar Corporation 生产的一款 8 位 I2C/SMBus GPIO 扩展器。该产品主要用于扩展微控制器的通用输入输出端口。通过 I2C/SMBus 接口,可以方便地控制和配置 GPIO 端口的功能。广泛应用于个人数字助理(PDA)、蜂窝电话/数据设备、电池供电设备、全球定位系统(GPS)以及蓝牙设备等领域。

    技术参数


    - 电源电压:1.65V 至 3.6V
    - I/O 数量:8 个通用 I/O 口
    - 最大额定电流:
    - 电源电流:160mA
    - 地电流:200mA
    - 每个 GPIO 外部电流限制:25mA
    - GPIO[7:0] 的总电流限制:100mA
    - 所有 GPIO 输出源电流:160mA
    - 操作温度范围:-40°C 至 +85°C
    - 存储温度范围:-65°C 至 +150°C
    - I2C 时钟频率:高达 400kHz
    - 总线接口:I2C/SMBus
    - GPIO 配置:可单独编程
    - 中断能力:可编程为上升沿、下降沿或双沿触发
    - 封装形式:
    - 16 引脚 QFN 封装
    - 16 引脚 TSSOP 封装

    产品特点和优势


    XRA1200/1200P 的独特功能和优势包括:
    - 5V 容限输入:支持 5V 电平输入,提高系统的灵活性。
    - 三态模式功能:允许在外部设备断电后保持连接状态。
    - 内部上拉电阻:根据型号自动启用或禁用,便于不同应用需求。
    - 独立编程能力:每个 I/O 口都可以独立配置为输入或输出,具有高度灵活性。
    - 开漏式低电平有效中断输出:简化电路设计,降低复杂度。

    应用案例和使用建议


    应用案例:
    - 在便携式 GPS 设备中,用于处理来自多个传感器的数据。
    - 在手机和数据设备中,管理键盘输入和触摸屏信号。
    - 在电池供电设备中,扩展外围设备的数量。
    使用建议:
    - 在进行硬件设计时,确保电源电压符合产品规范。
    - 针对不同的应用场景,合理配置 GPIO 端口的工作模式。
    - 在软件开发过程中,注意中断设置和处理逻辑,以避免不必要的中断触发。

    兼容性和支持


    XRA1200/1200P 具有良好的兼容性,与 CAT9534、CAT9554、PCA9534 和 PCA9554 相互兼容。此外,该产品还支持 RoHS 标准,提供 QFN-16 和 TSSOP-16 两种封装形式。供应商提供了详细的文档和技术支持,有助于用户快速集成到现有项目中。

    常见问题与解决方案


    - 问题:如何配置 XRA1200/1200P 的 GPIO 端口?
    - 解决方案:可以通过写入相应的寄存器来配置 GPIO 端口的功能。例如,使用 OCR 寄存器控制输出,使用 GCR 寄存器选择输入/输出模式。

    - 问题:如何处理 XRA1200/1200P 的中断问题?
    - 解决方案:确保正确配置 IER 和 ISR 寄存器,启用所需的中断类型,并编写合适的中断处理程序来响应中断。

    总结和推荐


    综上所述,XRA1200/1200P 是一款高性能、多功能的 I2C/SMBus GPIO 扩展器。它具备强大的功能配置能力和高可靠性,适用于多种应用场景。特别是对于需要扩展 GPIO 端口的应用,如 PDA、手机、GPS 等,是一个理想的选择。强烈推荐将其纳入设计方案,以提升系统的整体性能和灵活性。

XRA1200IL16-F参数

参数
最大工作供电电压 3.6V
最大时钟频率 400KHz
典型供电电流 -
中断输出
支持协议 I2C,SMBus
灌电流 -
拉电流 -
I/O数量 8
最小工作供电电压 1.65V
长*宽*高 3mm*3mm*880μm
通用封装 QFN
安装方式 贴片安装
零件状态 停产
包装方式 散装,托盘

XRA1200IL16-F厂商介绍

MAXLINEAR(美信集成)是一家全球领先的高性能模拟、混合信号和数字信号集成电路(IC)设计公司,专注于射频(RF)、模拟、电源管理、接口、数字电路和光通信领域。其产品广泛应用于通信、企业基础设施、工业和多市场领域。

MAXLINEAR的产品主要分为以下几类:
1. 射频和混合信号产品:包括射频收发器、调制器、解调器等,用于无线通信和信号处理。
2. 电源管理产品:提供电源转换、分配和管理解决方案,包括电源模块、电源管理IC等。
3. 接口产品:包括高速串行接口、以太网PHY、USB等,用于数据传输和接口连接。
4. 数字电路产品:涵盖FPGA、ASIC、微控制器等,用于数字信号处理和控制。
5. 光通信产品:包括光模块、光收发器等,用于高速光通信网络。

MAXLINEAR的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出高性能、低功耗的创新产品。
2. 产品多样性:提供广泛的产品线,满足不同市场和应用需求。
3. 客户支持:提供专业的技术支持和定制化服务,帮助客户解决技术难题。
4. 质量保证:严格的质量控制流程,确保产品的可靠性和稳定性。

XRA1200IL16-F数据手册

厂牌 PDF简要描述 下载
MAXLINEAR I/O扩展器 MAXLINEAR XRA1200IL16-F XRA1200IL16-F数据手册

XRA1200IL16-F封装设计

查看详情并下载
Symbol
Footprint
3D Model
