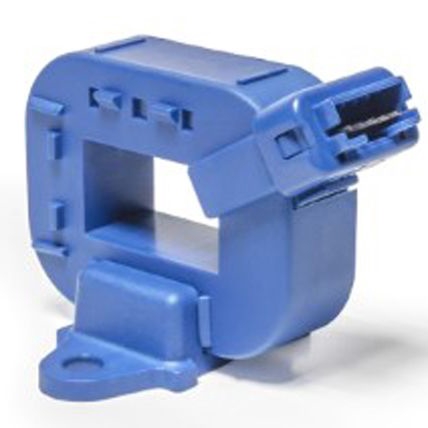

HO 50-S/SP30-0100

产品分类: 电流互感器
厂牌: LEM
产品描述: 125:1 -125A~125A 125:1 面板安装 45mm(宽度)*40.8mm(高度)
供应商型号: 1383468
供应商: 欧时
标准整包数: 1
LEM 电流互感器 HO 50-S/SP30-0100

HO 50-S/SP30-0100概述


    产品简介


    产品名称:HO-S/SP30系列电流互感器
    产品类型:开环多量程电流互感器
    主要功能:
    - 能够测量直流、交流、脉冲电流等多种形式的电流
    - 输出电压信号
    - 单电源供电(+5V)
    - 过流检测
    - 一次侧与二次侧之间实现电气隔离
    - 低功耗设计
    - 紧凑型面板安装设计
    应用领域:
    - 变频调速和伺服电机驱动
    - 直流电机驱动的静态转换器
    - 电池供电的应用
    - 不间断电源(UPS)
    - 开关模式电源供应(SMPS)
    - 用于焊接的电源供应
    - 组合箱
    - 最大功率点跟踪(MPPT)

    技术参数


    电气数据:
    | 参数 | 符号 | 单位 | 最小值 | 典型值 | 最大值 | 备注 |
    | : | : | : | : | : | : | : |
    | 一次侧额定有效电流 | IPN | A | 50, 100, 150, 200, 250
    | 测量范围电流 | IPM | A | -125到125, -250到250, -375到375, -500到500 @UC≥4.6V |
    | 一次侧匝数 | NP 1
    | 供电电压 | UC | V | 4.5 | 5 | 5.5
    | 电流消耗 | IC | mA | 19 | 25
    | 输出电压范围 | Vout-Vref | V | -2 | 2
    | 电容负载 | CL | nF | 0 | 6
    过电流检测:
    | 参数 | 符号 | 单位 | 最小值 | 典型值 | 最大值 | 备注 |
    | : | : | : | : | : | : | : |
    | 检测电阻 | Ron | Ω | 70 | 95 | 150
    | 响应时间 | tr | µs | 3.5 | @ 50A/µs
    | 重复时间 | thold | ms | 0.7 | 1 | 1.4
    | 检测阈值 | IPTh | A | 2.64 × IPN | 2.93 × IPN | 3.22 × IPN
    环境和机械特性:
    | 参数 | 符号 | 单位 | 最小值 | 典型值 | 最大值 | 备注 |
    | : | : | : | : | : | : | : |
    | 工作环境温度 | TA | °C | -40 | 105
    | 存储环境温度 | TS | °C | -40 | 105
    | 质量 | m | g 32

    产品特点和优势


    独特功能:
    - 支持工厂校准
    - 配备预装固定脚和汇流排配置
    - 快速响应能力
    - 低功耗设计
    - 易于与其他标准连接器匹配
    优势:
    - 低偏移漂移
    - 高过驱动能力的参考电压
    - 高绝缘标准(8mm爬电距离/间隙)
    - 适用于广泛的温度范围
    - 小巧紧凑的设计

    应用案例和使用建议


    应用案例:
    - 变频调速系统
    - 直流电机驱动装置
    - 电池供电应用
    - 电力焊接设备
    - UPS和开关电源
    使用建议:
    - 在高电流环境下使用时,注意保护电路免受过载损坏
    - 安装时遵循手册要求,确保连接可靠
    - 确保使用符合标准的外壳和布线

    兼容性和支持


    - 兼容性:
    - 本产品可与其他标准连接器(如JST)相匹配,方便集成
    - 支持:
    - 详细的产品参数设置需与厂家联系
    - 提供标准支持,如UL认证,保证产品质量

    常见问题与解决方案


    问题1:如何正确选择适合的工作温度范围?
    解决方案:选择与应用环境相匹配的工作温度范围,参考数据表中的典型值和最大值。
    问题2:如何确定适当的输出电压?
    解决方案:根据负载电阻和参考电压计算输出电压范围,确保在操作范围内。
    问题3:如何处理过电流检测情况?
    解决方案:当检测到过电流时,系统会通过外部引脚通知,应及时检查和排除故障。

    总结和推荐


    这款HO-S/SP30系列电流互感器以其高性能和可靠性在多个工业应用领域表现出色。它的独特功能和广泛适用性使其在市场上具有很强的竞争力。然而,考虑到其高昂的价格,建议用户根据具体需求进行权衡。总的来说,如果您正在寻找一款高精度、低功耗且具备电气隔离的电流互感器,HO-S/SP30系列值得推荐。

HO 50-S/SP30-0100参数

参数
匝数比 125:1
ET(伏特-时间) -
电流比 125:1
直流电阻(DCR) -
额定电流 -125A~125A
频率范围 -
电感值 -
长*宽*高 45mm(宽度)*40.8mm(高度)
安装方式 面板安装

HO 50-S/SP30-0100厂商介绍

LEM公司是一家专注于电能测量和电能质量分析的瑞士企业,成立于1986年。公司主要产品包括电能测量传感器、电能质量分析仪、电能表和相关的软件解决方案。这些产品广泛应用于工业自动化、能源管理、智能电网、电动汽车充电基础设施等领域。

LEM的产品分类主要包括:
1. 电能测量传感器:用于测量电流、电压、功率和电能,适用于各种电气设备和系统。
2. 电能质量分析仪:用于监测和分析电能质量,包括电压暂降、谐波、不平衡等。
3. 电能表:用于测量和记录电能消耗,适用于商业和工业用户。
4. 软件解决方案:提供数据管理和分析工具,帮助用户优化能源使用和维护电力系统。

LEM的优势在于:
1. 技术创新:拥有多项专利技术,不断推出高性能、高精度的产品。
2. 定制化服务:能够根据客户需求提供定制化解决方案。
3. 全球网络:在全球设有多个分支机构和服务中心,提供快速响应和本地化支持。
4. 质量保证:产品符合国际标准,通过严格的质量控制和测试。
