HAS 500-S

产品分类: 电流互感器
厂牌: LEM
产品描述:
供应商型号: ZT-HAS 500-S
供应商: 海外现货
标准整包数: 1

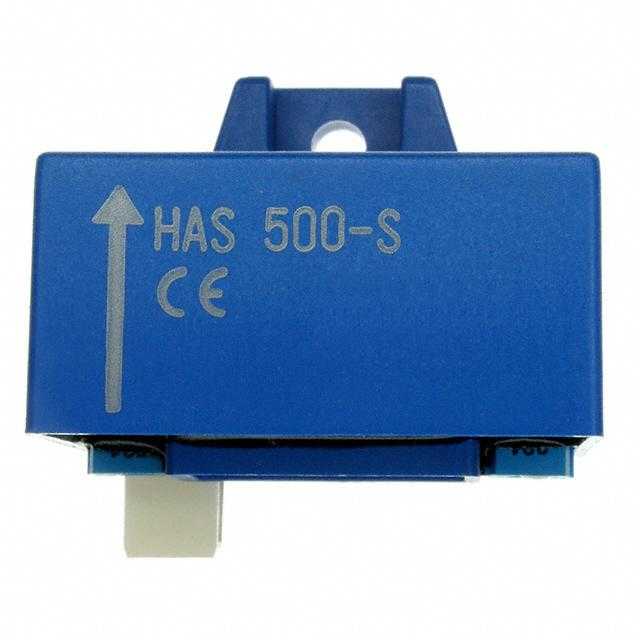

LEM 电流互感器 HAS 500-S

HAS 500-S概述

    HAS 50 .. 600-S 电流互感器技术手册解析

    产品简介


    HAS 50 .. 600-S 电流互感器是一种专为电子测量设计的产品,适用于直流、交流及脉冲电流的检测,具有原边电路与副边电路之间的电气隔离特性。它广泛应用于工业领域的各种场合,如变频驱动、直流电机转换器、电池供电应用、不间断电源(UPS)、开关模式电源(SMPS)以及焊接电源。

    技术参数


    以下是HAS 50 .. 600-S 电流互感器的技术规格:
    - 测量范围:50 A 至 600 A
    - 额定电流(IPN):
    - HAS 50-S: ±150 A
    - HAS 100-S: ±300 A
    - HAS 200-S: ±600 A
    - HAS 300-S: ±900 A
    - HAS 400-S: ±900 A
    - HAS 500-S: ±900 A
    - HAS 600-S: ±900 A
    - 供电电压(UC):±15 V
    - 电流消耗(IC):±15 mA
    - 绝缘电阻(RIS):>1000 MΩ
    - 输出电压(Vout):±4 V
    - 负载电阻(RL):>1 kΩ
    - 精度:动态性能数据下<±1% 的IPN
    - 线性误差(εL):<±1% 的IPN
    - 温度系数:变化率<±0.1%/K
    - 响应时间:至90% 的IPN <3 µs
    - 带宽(BW):-3 dB 下,DC 至 50 kHz
    - 工作温度:-10°C 至 +80°C
    - 存储温度:-25°C 至 +80°C

    产品特点和优势


    - 霍尔效应测量原理:确保高精度测量
    - 聚碳酸酯PBT绝缘塑料外壳:具备UL 94-V0认证
    - 易于安装:简化现场操作
    - 低功耗:节能运行
    - 小型化设计:节省空间
    - 单一型号覆盖多种量程:降低库存管理成本
    - 强抗外部干扰能力:提供稳定测量

    应用案例和使用建议


    HAS 50 .. 600-S 电流互感器适用于多种工业应用,如变频驱动、直流电机驱动的静态转换器、电池供电系统、UPS和SMPS。根据手册中的应用实例,在这些场景下建议使用时应注意保持负载电阻大于1 kΩ,以确保准确测量全量程。同时,需遵循安装指南和标准规范,确保安全可靠地使用。

    兼容性和支持


    此电流互感器符合EN 50178:1997和UL 508:2010标准,确保与现有设备的兼容性。制造商提供了详细的支持文档和技术文件,帮助用户解决可能遇到的问题。

    常见问题与解决方案


    - 问题1:如何避免测量误差?
    - 解答:确保负载电阻>1 kΩ,并遵循制造商的操作说明。
    - 问题2:温度对测量的影响如何?
    - 解答:通过检查温度补偿设置,保证测量精度。

    总结和推荐


    综上所述,HAS 50 .. 600-S 电流互感器凭借其广泛的测量范围、优秀的电气特性以及稳定的抗干扰能力,成为工业应用的理想选择。其易于安装、紧凑设计以及优良的兼容性使其在市场上具有显著的竞争优势。强烈推荐给需要精确电流测量且重视成本效益的应用场景。

HAS 500-S参数

参数
额定电流 -
频率范围 -
电感值 -
匝数比 -
ET(伏特-时间) -
电流比 -
直流电阻(DCR) -
安装方式 通孔安装
零件状态 在售
包装方式 托盘

HAS 500-S厂商介绍

LEM公司是一家专注于电能测量和电能质量分析的瑞士企业,成立于1986年。公司主要产品包括电能测量传感器、电能质量分析仪、电能表和相关的软件解决方案。这些产品广泛应用于工业自动化、能源管理、智能电网、电动汽车充电基础设施等领域。

LEM的产品分类主要包括:
1. 电能测量传感器:用于测量电流、电压、功率和电能,适用于各种电气设备和系统。
2. 电能质量分析仪:用于监测和分析电能质量,包括电压暂降、谐波、不平衡等。
3. 电能表:用于测量和记录电能消耗,适用于商业和工业用户。
4. 软件解决方案:提供数据管理和分析工具,帮助用户优化能源使用和维护电力系统。

LEM的优势在于:
1. 技术创新:拥有多项专利技术,不断推出高性能、高精度的产品。
2. 定制化服务:能够根据客户需求提供定制化解决方案。
3. 全球网络:在全球设有多个分支机构和服务中心,提供快速响应和本地化支持。
4. 质量保证:产品符合国际标准,通过严格的质量控制和测试。

HAS 500-S数据手册

厂牌 PDF简要描述 下载
LEM 电流互感器 LEM HAS 500-S HAS 500-S数据手册

HAS 500-S封装设计

查看详情并下载
Symbol
Footprint
3D Model
