HLSR 40-SM/SP33

产品分类: 电流互感器
厂牌: LEM
产品描述:
供应商型号: 2664193
供应商: 海外现货
标准整包数: 1

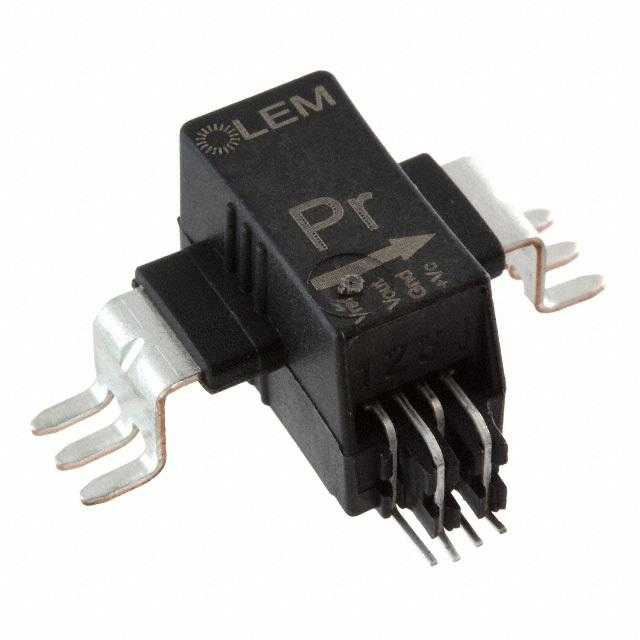

LEM 电流互感器 HLSR 40-SM/SP33

HLSR 40-SM/SP33概述

    HLSR-SM/SP33 系列电流互感器技术手册

    1. 产品简介


    HLSR-SM/SP33 系列电流互感器是一种开放式多范围电流传感器,用于测量直流、交流及脉冲电流,并具有初级电路与次级电路之间的电气隔离特性。这些电流互感器主要用于工业控制应用,包括交流变频器和伺服电机驱动器、静态转换器、电池供电应用、不间断电源(UPS)、开关模式电源供应(SMPS)、焊接应用电源、组合箱以及最大功率点追踪(MPPT)系统。

    2. 技术参数


    以下是 HLSR-SM/SP33 系列电流互感器的主要技术规格:
    - 输入范围 (IPN):10A 至 50A
    - 电压输出
    - 供电电压:3.135V 到 3.465V
    - 电源消耗:19mA 至 25mA
    - 输出电压范围:-1.15V 至 1.15V(相对于参考电压)
    - 频率带宽:-3dB 下 450kHz
    - 精度:-1% 至 1%
    - 工作温度范围:-40°C 至 105°C
    - 电气隔离:
    - 初级-次级间距离:>8mm(空气中)
    - 初级-次级爬电距离:>8mm
    - 初级-次级间距离(安装在PCB上):8mm
    - 阻燃材料:V0 级别
    - 比较跟踪指数:600

    3. 产品特点和优势


    - 低剖面设计:高度仅为 12mm
    - 低足迹面积
    - 低漂移:具有极低的失调漂移
    - 过驱动能力:可调参考电压
    - 符合标准:EN 50178、IEC 61010-1、IEC 61326-1 和 UL 508
    - 高可靠性:适合工业控制设备的应用

    4. 应用案例和使用建议


    - 应用场景:
    - 交流变频器和伺服电机驱动器
    - 静态转换器和DC电机驱动器
    - 电池供电应用
    - UPS系统
    - SMPS电源
    - 焊接应用电源
    - 组合箱
    - MPPT系统
    - 使用建议:
    - 在设计应用时,确保提供合适的外壳以保护电流互感器。
    - 选用适当的封装方式以确保电气隔离和防护。
    - 注意供电电压和参考电压的稳定性和范围,以确保精度和稳定性。
    - 使用热管理措施,如散热片,来控制电流互感器的工作温度,避免超出最大温度限制。

    5. 兼容性和支持


    - 兼容性:
    - 适用于各种工业控制设备,如变频器、伺服电机驱动器等。
    - 可与不同品牌和型号的设备配套使用。
    - 厂商支持:
    - 提供详细的安装指南和使用手册。
    - 提供技术支持和维修服务。

    6. 常见问题与解决方案


    - 问题1:过高的工作温度导致电流互感器失效
    - 解决方案:增加散热措施,如散热片,确保电流互感器的工作温度不超过 120°C。

    - 问题2:参考电压不稳
    - 解决方案:确保使用稳定的电源和合适的滤波电容,以保持参考电压的稳定。
    - 问题3:精度不足
    - 解决方案:重新校准电流互感器,确保精度在±1%范围内。

    7. 总结和推荐


    HLSR-SM/SP33 系列电流互感器具备多种优良特性,例如紧凑的设计、低漂移、高精度和广泛的适用范围。这些特点使其成为工业控制领域的理想选择。对于需要进行电流测量并要求高可靠性和电气隔离的应用,我们强烈推荐使用 HLSR-SM/SP33 系列电流互感器。

HLSR 40-SM/SP33参数

参数
电感值 -
匝数比 -
ET(伏特-时间) -
电流比 -
直流电阻(DCR) -
额定电流 -
频率范围 -
安装方式 贴片安装
应用等级 工业级
零件状态 在售

HLSR 40-SM/SP33厂商介绍

LEM公司是一家专注于电能测量和电能质量分析的瑞士企业,成立于1986年。公司主要产品包括电能测量传感器、电能质量分析仪、电能表和相关的软件解决方案。这些产品广泛应用于工业自动化、能源管理、智能电网、电动汽车充电基础设施等领域。

LEM的产品分类主要包括:
1. 电能测量传感器:用于测量电流、电压、功率和电能,适用于各种电气设备和系统。
2. 电能质量分析仪:用于监测和分析电能质量,包括电压暂降、谐波、不平衡等。
3. 电能表:用于测量和记录电能消耗,适用于商业和工业用户。
4. 软件解决方案:提供数据管理和分析工具,帮助用户优化能源使用和维护电力系统。

LEM的优势在于:
1. 技术创新:拥有多项专利技术,不断推出高性能、高精度的产品。
2. 定制化服务:能够根据客户需求提供定制化解决方案。
3. 全球网络:在全球设有多个分支机构和服务中心,提供快速响应和本地化支持。
4. 质量保证:产品符合国际标准,通过严格的质量控制和测试。

HLSR 40-SM/SP33数据手册

厂牌 PDF简要描述 下载
LEM 电流互感器 LEM HLSR 40-SM/SP33 HLSR 40-SM/SP33数据手册

HLSR 40-SM/SP33封装设计

查看详情并下载
Symbol
Footprint
3D Model
