首页  >  产品百科  >  HXS 10-NP/SP3

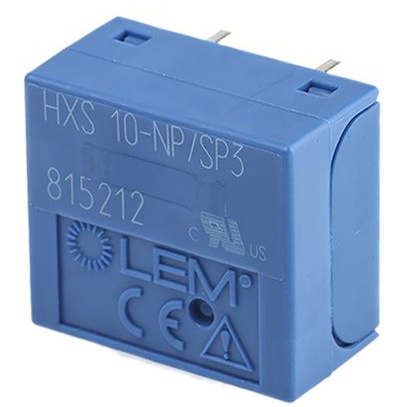

HXS 10-NP/SP3

产品分类: 电流互感器
厂牌: LEM
产品描述: 60:1 ±60A 60:1 PCB安装,板安装 16.7mm(宽度)*18.7mm(高度)
供应商型号: 10B-9135588-4
供应商: 国内现货
标准整包数: 1
LEM 电流互感器 HXS 10-NP/SP3

HXS 10-NP/SP3概述

    电子元器件技术手册:HXS 10-NP/SP3电流传感器

    产品简介


    HXS 10-NP/SP3是一款专门用于测量直流、交流及脉冲电流的电流传感器。该传感器通过霍尔效应原理进行测量,能够提供准确的电流读数。其具有初级电路和次级电路之间的电气隔离特性,适用于多种工业应用场景,如变频驱动器、直流电机控制器、电池供电设备以及不间断电源系统等。

    技术参数


    HXS 10-NP/SP3电流传感器的技术规格如下:
    | 参数 | 值 |

    | 初级标称RMS电流 | ±10A, ±20A |
    | 初级测量范围 | ±30A, ±60A |
    | 理论灵敏度 | 0.625V/IN |
    | 输出电压 | @IN = ±(0.625 · IN/IPN)V |
    | 参考电压 | 2.5 ±0.025V |
    | 负载电阻 | 2 kΩ |
    | 输出内部电阻 | < 5Ω |
    | 容性负载 | 4.7 nF |
    | 供电电压 | 5 V |
    | 电流消耗 | 19 mA |
    | 动态性能 |
    - 精度(@IPN,TA = 25°C) | ±1% |
    - 线性误差 | 0 ... IPN ±0.5% |
    - 温度系数(VOE) | ±0.4 mV/K |
    - 温度系数(Vref) | ±0.01%/K |
    - 温度系数(VOE/Vref) | ±0.15 mV/K |
    - 电气偏置电压 | Vref ±0.0125 V |
    - 磁场偏置电压 | ±0.7% |
    - 噪声电压 | < 20 mVpp (DC ... 10 kHz) |
    - 反应时间(10% IPN) | < 3 μs |
    - 步响应时间(90% IPN) | < 5 μs |
    - 频率带宽 | DC ... 50 kHz |

    产品特点和优势


    HXS 10-NP/SP3电流传感器具备以下显著特点和优势:
    - 霍尔效应测量原理
    - 多范围电流传感器设计
    - 初级和次级电路电气隔离
    - 极低外形尺寸,小于11mm
    - 固定偏移和灵敏度
    - 单一5V电源供应
    - 符合UL 94-V0标准的绝缘塑料外壳

    应用案例和使用建议


    该电流传感器广泛应用于工业设备中,例如:
    - 交流变频驱动器和伺服电机驱动器
    - 直流电机驱动的静态转换器
    - 电池供电应用
    - 不间断电源系统
    - 开关模式电源供应系统
    - 电焊电源
    安装时需要注意的是,确保传感器的环境温度不超过85°C,初级导体温度不应超过100°C。安装时应遵循制造商提供的通用安装规则。

    兼容性和支持


    HXS 10-NP/SP3电流传感器采用单电源供电,兼容5V电压,支持外部参考电压驱动。厂商提供全面的支持和维护服务,确保产品的稳定运行。

    常见问题与解决方案


    1. Q: 如何连接传感器?
    A: 请根据连接示意图连接传感器的输入输出端口。
    2. Q: 输出电压过低怎么办?
    A: 检查输入电流是否在有效范围内,确认供电电压是否正常。
    3. Q: 如何避免温度影响?
    A: 在传感器安装时应保持适宜的工作温度范围,并合理布置以减少外部干扰。

    总结和推荐


    HXS 10-NP/SP3电流传感器凭借其高精度、良好的电气隔离性能和紧凑的设计,非常适合各类工业应用。其出色的温度特性和广泛的动态范围使其在多种环境下都能表现出色。强烈推荐使用这款高性能的电流传感器,尤其是在需要精确电流测量和电气隔离的应用场景中。

HXS 10-NP/SP3参数

参数
电感值 -
匝数比 60:1
ET(伏特-时间) -
电流比 60:1
直流电阻(DCR) -
额定电流 ±60A
频率范围 -
长*宽*高 16.7mm(宽度)*18.7mm(高度)
安装方式 PCB安装,板安装
包装方式 散装

HXS 10-NP/SP3厂商介绍

LEM公司是一家专注于电能测量和电能质量分析的瑞士企业,成立于1986年。公司主要产品包括电能测量传感器、电能质量分析仪、电能表和相关的软件解决方案。这些产品广泛应用于工业自动化、能源管理、智能电网、电动汽车充电基础设施等领域。

LEM的产品分类主要包括:
1. 电能测量传感器:用于测量电流、电压、功率和电能,适用于各种电气设备和系统。
2. 电能质量分析仪:用于监测和分析电能质量,包括电压暂降、谐波、不平衡等。
3. 电能表:用于测量和记录电能消耗,适用于商业和工业用户。
4. 软件解决方案:提供数据管理和分析工具,帮助用户优化能源使用和维护电力系统。

LEM的优势在于:
1. 技术创新:拥有多项专利技术,不断推出高性能、高精度的产品。
2. 定制化服务:能够根据客户需求提供定制化解决方案。
3. 全球网络:在全球设有多个分支机构和服务中心,提供快速响应和本地化支持。
4. 质量保证:产品符合国际标准,通过严格的质量控制和测试。

HXS 10-NP/SP3数据手册

厂牌 PDF简要描述 下载
LEM 电流互感器 LEM HXS 10-NP/SP3 HXS 10-NP/SP3数据手册

HXS 10-NP/SP3封装设计

查看详情并下载
Symbol
Footprint
3D Model
