首页  >  产品百科  >  NCB-H0805A101TR400F

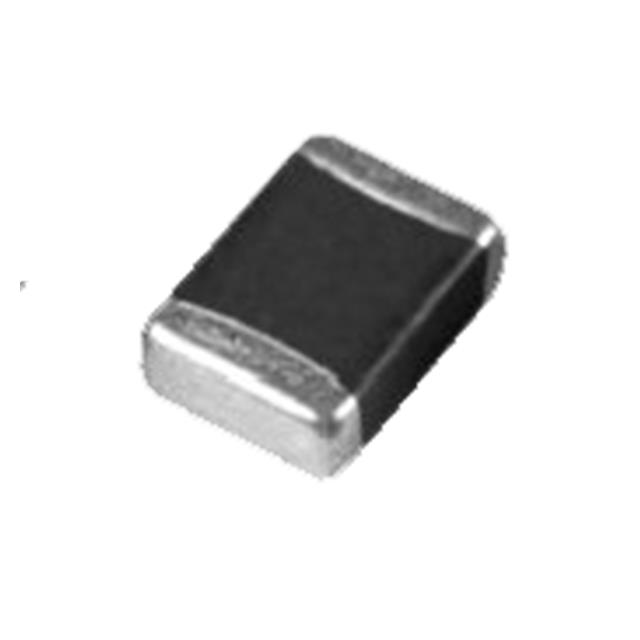

NCB-H0805A101TR400F

产品分类: 电流互感器
厂牌: NIC COMPONENTS
产品描述: 20mΩ 0805 贴片安装 2.2mm(长度)*1.45mm(高度)
供应商型号: NCB-H0805A101TR400F
供应商: Avnet
标准整包数: 4000
NIC COMPONENTS 电流互感器 NCB-H0805A101TR400F

NCB-H0805A101TR400F概述

    高频大电流铁氧体芯片电感(NCB-H系列)技术手册

    产品简介


    高电流铁氧体芯片电感(NCB-H系列)是一款专为高频和大电流应用设计的电子元件。这类电感适用于需要EM/RFI抑制的场合,如开关电源、通信设备及汽车电子系统等。它们不仅具备高阻抗特性,还能有效抑制电磁干扰,适用于多种封装尺寸,从0402到1812,满足不同的安装需求。

    技术参数


    NCB-H系列产品的具体技术参数如下:
    - 尺寸范围:0402至1812(符合EIA标准)
    - 标准特性:有效EM/RFI抑制高达1GHz;最大直流电流可达6A;具有宽频率范围内的高阻抗特性;兼容自动拾放设备,适用于流水线生产。
    - 操作温度范围:-40°C 至 +125°C
    - 直流电阻:在各型号范围内不一,具体值可参见数据表
    - 最大直流电流:不同型号最大直流电流范围在100mA至6000mA之间,具体数值需参考对应型号的数据表
    | EIA Size | NIC P/N | Impedance (Ω) @ 100MHz | DC Resistance (Ω) Max | DC Current (mA) Max |

    | 0402 | NCB-H0402P100TR200F | 10 | 0.1 | 2000 |
    | 0603 | NCB-H0603R100TR400F | 10 | 0.02 | 4000 |
    | 0805 | NCB-H0805A220TR600F | 22 | 0.01 | 6000 |

    产品特点和优势


    NCB-H系列的显著优势包括:
    - 高效的EM/RFI抑制:能够抑制1GHz以内的电磁干扰。
    - 广泛的频率范围高阻抗:在较宽频率范围内保持高阻抗,提高了噪声抑制效果。
    - 强大的直流电流处理能力:部分型号最高能承受6A的直流电流。
    - 便于集成的自动化制造兼容性:易于通过自动拾放设备进行装配,适合大规模生产。

    应用案例和使用建议


    - 开关电源:在电源转换电路中提供有效的EMI滤波,确保电源输出稳定。
    - 通信设备:增强系统的电磁兼容性,减少电磁干扰对信号传输的影响。
    - 汽车电子:改善车辆内部复杂电子系统的电磁兼容性,保证安全可靠运行。
    使用建议:
    - 在选择合适的电感型号时,要根据实际电路的需求考虑其阻抗、直流电流承载能力和工作温度等因素。
    - 注意匹配电感与电路板上的焊盘设计,确保焊接质量和电气性能。

    兼容性和支持


    NCB-H系列电感与市面上主流的自动拾放设备兼容,广泛应用于各种焊接工艺中。厂商提供全面的技术文档和在线技术支持,确保用户能够顺利集成该电感到自己的产品中。

    常见问题与解决方案


    1. 问:如何确定最适合我电路的电感型号?
    - 答:依据实际的工作电流、预期的工作温度以及所需的阻抗值来选择最合适的型号。

    2. 问:如何避免焊接过程中损坏电感?
    - 答:确保焊盘设计正确,焊接温度和时间控制得当,避免过热导致损坏。

    总结和推荐


    高电流铁氧体芯片电感(NCB-H系列)凭借其高效、稳定的电磁干扰抑制性能,在多个应用领域展现出极高的实用价值。特别适用于需要高可靠性与紧凑设计的电子产品中。因此,推荐电子工程师和技术人员在开发涉及高频信号处理或高电流负载的应用时考虑采用该系列电感。
    本文档由NIC Components Corp.提供,旨在详细介绍NCB-H系列高电流铁氧体芯片电感的产品特性和技术规格,以便于用户更好地理解和使用这些高性能电子元件。

NCB-H0805A101TR400F参数

参数
匝数比 -
ET(伏特-时间) -
电流比 -
直流电阻(DCR) 20mΩ
额定电流 -
频率范围 -
电感值 -
长*宽*高 2.2mm(长度)*1.45mm(高度)
通用封装 0805
安装方式 贴片安装
应用等级 工业级
包装方式 卷带包装

NCB-H0805A101TR400F厂商介绍

NIC Components是一家全球领先的电子元件制造商,专注于为各种行业提供高质量的电容器、电阻器和其他被动元件。公司的主要产品分类包括:

1. 电容器:包括陶瓷电容器、薄膜电容器和电解电容器,广泛应用于电源、通信、汽车电子等领域。
2. 电阻器:提供固定电阻器、可变电阻器和特殊电阻器,服务于工业控制、医疗设备和消费电子市场。
3. 电感器:包括铁氧体电感器和线圈,用于滤波、振荡和能量存储等应用。

NIC Components的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,以满足不断变化的市场需求。
- 质量控制:严格的质量管理体系,确保产品性能稳定可靠。
- 定制服务:提供定制化解决方案,满足客户的特定需求。
- 全球网络:拥有遍布全球的销售和服务网络,快速响应客户需求。

NIC Components致力于为客户提供高性能、高可靠性的电子元件,助力客户产品在竞争激烈的市场中保持领先地位。

NCB-H0805A101TR400F数据手册

厂牌 PDF简要描述 下载
NIC COMPONENTS 电流互感器 NIC COMPONENTS NCB-H0805A101TR400F NCB-H0805A101TR400F数据手册

NCB-H0805A101TR400F封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4000+ $ 0.015 ¥ 0.1304
8000+ $ 0.0145 ¥ 0.1257
16000+ $ 0.014 ¥ 0.121
24000+ $ 0.0134 ¥ 0.1162
32000+ $ 0.0131 ¥ 0.1134
库存: 12000
起订量: 4000 增量: 0
交货地:
最小起订量为:4000
合计: ¥ 521.6
