XBP9B-DMWT-022

产品分类: 无线收发芯片
厂牌: DIGI INTERNATIONAL
产品描述: 24dBm 229mA General ISM < 1GHz 44mA Module FHSS 902MHz 3.6V 928MHz 200Kbps SPI,UART 215mA 110dBm 2.4V 导线安装,通孔安装 32.9mm*24.4mm*5.46mm
供应商型号: SYE-XBP9B-DMWT-022
供应商: 海外现货
标准整包数: 1
DIGI INTERNATIONAL 无线收发芯片 XBP9B-DMWT-022

XBP9B-DMWT-022概述


    产品简介

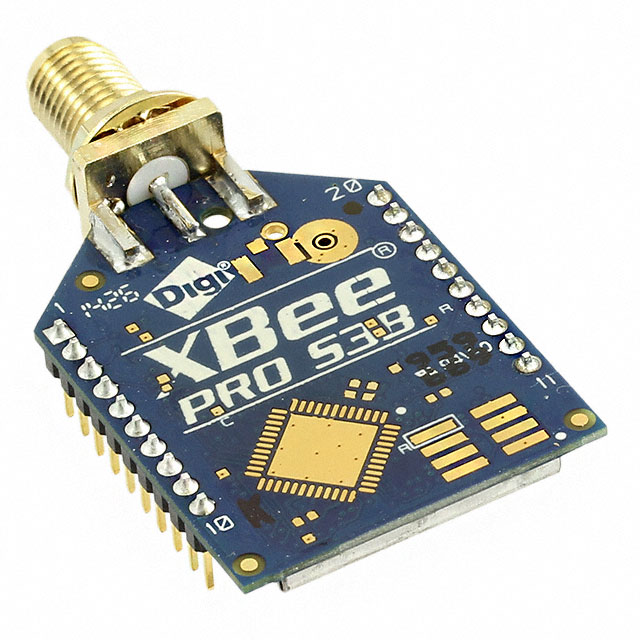

    XBee-PRO 900HP/XSC RF模块是Digi International推出的一款高性能无线射频通信模块,专为嵌入式设备设计。它主要适用于点对点、点对多点及网格网络拓扑结构,广泛应用于工业自动化、智能农业、能源管理、智能家居等领域。这款模块基于XBee-PRO S3B硬件平台,通过灵活的固件配置(如XSC和900HP协议)提供多种通信选项,确保在复杂环境下的稳定传输。
    主要功能
    - 支持高功率输出(高达250mW),实现更长距离的数据传输。
    - 提供透明模式和API模式两种串行接口方式,便于开发者选择适合的应用场景。
    - 内置温度监控、电压监测等功能,提升系统的可靠性。
    应用领域
    - 工业物联网(IoT)
    - 智能电网
    - 远程监控系统
    - 农业自动化
    - 家庭自动化

    技术参数


    以下是根据技术手册整理出的主要技术规格:
    | 参数类别 | 参数名称 | 值 |
    |
    | 基本性能 | 理想RF直线距离 | 10kb/s:9英里(15.5km);200kb/s:4英里(6.5km) |
    发射功率 | 24dBm (250mW),软件可选 |
    RF数据速率 | 高速:200kb/s;低速:10kb/s |
    | 串口通信 | 接口类型 | CMOS UART |
    数据速率范围 | 9600-230400bps |
    | 电源要求 | 工作电压范围 | 2.7V至3.6V |
    功耗 | 休眠模式:<1uA |
    | 工作环境 | 温度范围 | -40°C 至 +85°C |
    相对湿度 | 0%-95%,无冷凝 |

    产品特点和优势


    特点
    1. 高灵活性:支持XSC和900HP两种固件版本,满足不同用户的特定需求。
    2. 多功能集成:内置多个数字输入输出引脚,支持多种传感器连接和控制功能。
    3. 卓越的射频性能:采用高性能ADF7023射频收发器,结合强大的功率放大器,保证远距离可靠传输。
    优势
    - 易用性:简单直观的命令集和图形化工具简化了开发过程。
    - 高效性:低功耗设计,特别适合电池供电设备。
    - 安全性:支持AES加密算法,保护数据安全。

    应用案例和使用建议


    应用案例
    1. 智能灌溉系统:通过XBee-PRO 900HP模块连接土壤湿度传感器和中央控制器,实时采集数据并调整灌溉策略。
    2. 资产追踪:将模块部署于物流车辆上,记录位置信息并通过网关上传到云端数据库。
    使用建议
    - 在部署时尽量避免障碍物遮挡,以充分利用其最大覆盖范围。
    - 若需更高数据吞吐量,则优先选用高速模式进行设置。

    兼容性和支持


    兼容性
    - 与大多数主流微控制器和单板计算机(如Raspberry Pi、Arduino)高度兼容。
    - 可配合Digi提供的开发套件进一步优化应用体验。
    支持服务
    - Digi提供全面的技术支持,包括电话咨询(+1 952.912.3444)和在线资源访问。
    - 用户可通过官方文档获取详细的操作指南和技术更新。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 数据传输不稳定 | 检查天线安装情况及周围干扰源 |
    | 模块无法正常唤醒 | 确认供电电压是否符合要求,并重置模块 |
    | 接收信号弱 | 调整天线方向或更换更高增益天线 |

    总结和推荐


    总体而言,XBee-PRO 900HP/XSC RF模块凭借出色的射频性能、丰富的功能特性和良好的兼容性,在工业物联网领域表现出色。对于需要长距离无线通信且追求稳定性的应用场景,强烈推荐使用该产品。此外,完善的售后服务也为项目实施提供了有力保障。因此,无论是初学者还是专业开发者,都可以从中受益匪浅。

XBP9B-DMWT-022参数

参数
典型输出功率 24dBm
最大数据速率 200Kbps
接收电流 44mA
传输电流 229mA
模块/芯片分类 Module
最小工作频率 902MHz
最大工作供电电压 3.6V
支持协议 -
调制方式 FHSS
射频系列/标准 General ISM < 1GHz
典型供电电流 215mA
接口类型 SPI,UART
最小工作供电电压 2.4V
最大工作频率 928MHz
接收机数量 -
发送机数量 -
典型灵敏度 110dBm
长*宽*高 32.9mm*24.4mm*5.46mm
安装方式 导线安装,通孔安装
零件状态 在售
包装方式 散装

XBP9B-DMWT-022厂商介绍

DIGI International是一家全球领先的物联网(IoT)解决方案提供商,专注于为各种行业提供嵌入式计算和网络连接解决方案。公司主营产品包括嵌入式计算机、串行设备服务器、无线设备、物联网网关和传感器等。

产品分类:
1. 嵌入式计算机:提供高性能、低功耗的嵌入式计算平台,适用于工业自动化、医疗设备等领域。
2. 串行设备服务器:实现串行设备与以太网之间的数据传输,广泛应用于远程监控、工业控制等领域。
3. 无线设备:提供Wi-Fi、蜂窝等多种无线通信模块,适用于远程数据传输、无线监控等场景。
4. 物联网网关:集成多种通信协议,实现设备与云平台之间的数据交互,适用于智慧城市、智能家居等领域。
5. 传感器:提供温度、湿度、压力等多种传感器,适用于环境监测、工业自动化等领域。

DIGI International的优势:
1. 丰富的产品线:提供多种类型的物联网解决方案,满足不同行业的需求。
2. 高度定制化:根据客户需求提供定制化的硬件和软件解决方案。
3. 强大的技术支持:提供专业的技术支持和售后服务,确保客户项目的顺利实施。
4. 广泛的应用领域:产品广泛应用于工业、医疗、能源、交通等多个行业,具有广泛的市场前景。

XBP9B-DMWT-022数据手册

厂牌 PDF简要描述 下载
DIGI INTERNATIONAL 无线收发芯片 DIGI INTERNATIONAL XBP9B-DMWT-022 XBP9B-DMWT-022数据手册
