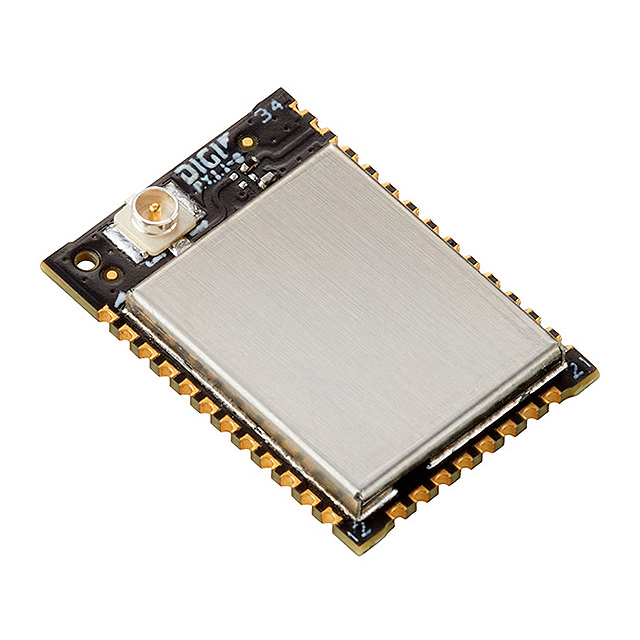

XB3-24DMUM

产品分类: 无线收发芯片
厂牌: DIGI INTERNATIONAL
产品描述: 19dBm 135mA 802.15.4 15mA Zigbee Module DSSS 3.6V 2.4GHz(Typ) 250Kbps I²C,SPI,UART 103dBm 2.1V SMD-34P 贴片安装
供应商型号: SYE-XB3-24DMUM
供应商: 海外现货
标准整包数: 1
DIGI INTERNATIONAL 无线收发芯片 XB3-24DMUM

XB3-24DMUM概述

    # Digi XBee 3 DigiMesh® 技术手册解析

    产品简介


    Digi XBee 3 DigiMesh® 是一款专为无线通信设计的模块化解决方案,旨在加速产品开发并提高设计灵活性。它支持多种无线协议(如ZigBee、802.15.4、DigiMesh® 和BLE),并通过Digi XCTU软件工具实现快速配置和管理。凭借紧凑的设计和强大的安全性功能,Digi XBee 3 DigiMesh® 在智慧城市、工业自动化及物联网(IoT)等领域得到广泛应用。
    主要功能:
    - 支持多种无线协议,包括ZigBee、802.15.4、DigiMesh® 和BLE。
    - 微型模块化设计,适合空间受限的应用。
    - 内置Digi TrustFence®安全框架,确保数据隐私和网络安全。
    应用领域:
    - 智能城市:路灯控制、环境监测。
    - 工业自动化:设备监控、远程数据采集。
    - 物联网(IoT):智能家居、可穿戴设备。

    技术参数


    | 参数类别 | 具体数值 |

    | 数据速率(RF) | 250 kbps |
    | 串行接口速率 | 最高可达1 Mbps |
    | 室内/城市范围 | 60米(200英尺)至90米(300英尺) |
    | 室外/视线范围 | 1200米(4000英尺)至3200米(2英里) |
    | 发射功率 | +8 dBm 或 +19 dBm |
    | 接收灵敏度 | -103 dBm |
    | 射频频率带宽 | ISM 2.4 GHz |
    | 数字输入输出 | 15个 |
    | ADC输入 | 4个10位ADC输入 |
    | 存储容量 | 1 MB Flash / 128 KB RAM |
    | 操作温度范围 | -40°C 至 +85°C |
    | 电源电压 | 2.1 V 至 3.6 V |

    产品特点和优势


    Digi XBee 3 DigiMesh® 模块以其灵活的功能组合和技术优势脱颖而出,尤其适合需要低功耗、高性能且对网络稳定性要求较高的应用环境。
    独特功能:
    1. 多协议支持:通过简单的配置即可切换不同协议,无需额外硬件支持。
    2. 微型尺寸:模块大小仅为13 mm x 19 mm,非常适合便携式和嵌入式设计。
    3. 增强的安全性:采用Digi TrustFence® 技术,提供多层次的安全防护措施。
    4. MicroPython支持:可通过MicroPython语言直接编程,简化复杂功能的实现。
    市场竞争力:
    - 出色的射频性能使其适用于长距离和高干扰环境下的稳定通信。
    - 集成丰富的API和配置选项,减少开发周期并提升效率。
    - 多样化的天线选择(U.FL、RF Pad、Chip Antenna)满足各种应用场景需求。

    应用案例和使用建议


    应用案例:
    街灯智能管理系统
    Digi XBee 3 DigiMesh® 模块常用于街灯智能管理系统中,通过无线Mesh网络实现路灯的集中管理和远程监控。借助DigiMesh协议,系统能够自动调整每个节点的工作状态以适应负载变化,从而显著降低能耗并延长设备寿命。
    环境监测站
    该模块还可应用于环境监测站,利用其高精度的ADC输入和多种I/O端口采集空气质量和温度等实时数据,并将这些数据传输到中央服务器进行分析处理。
    使用建议:
    1. 在部署过程中注意保持各节点之间的适当间距,以避免信号干扰。
    2. 针对电池供电设备,需合理规划传输功率以平衡续航时间和覆盖范围。
    3. 定期更新固件以获取最新安全补丁和功能改进。

    兼容性和支持


    Digi XBee 3 DigiMesh® 模块完全符合国际标准(如FCC、IC、RCM等),并在多个国家和地区获得认证,这使得其在全球范围内具有广泛的兼容性。此外,Digi还提供了完善的客户支持服务,包括在线文档库、开发套件以及远程管理平台(Digi Remote Manager®),帮助用户更高效地完成项目实施。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 信号弱 | 调整天线方向或增加中继器 |
    | 数据丢失 | 检查网络拓扑结构是否合理 |
    | 安装失败 | 确认电源电压和接线正确无误 |

    总结和推荐


    Digi XBee 3 DigiMesh® 模块凭借其创新的技术设计、卓越的性能表现以及灵活的应用能力,在多个行业领域展现出了强大的市场竞争力。无论是小型创业团队还是大型企业,这款产品都能为其带来显著的价值。因此,我们强烈推荐此款模块作为无线通信领域的首选方案。
    最终结论:推荐使用。

XB3-24DMUM参数

参数
接收机数量 -
最小工作供电电压 2.1V
射频系列/标准 802.15.4
调制方式 DSSS
发送机数量 -
接口类型 I²C,SPI,UART
典型灵敏度 103dBm
最大工作供电电压 3.6V
最小工作频率 -
支持协议 Zigbee
传输电流 135mA
接收电流 15mA
典型输出功率 19dBm
典型供电电流 -
最大工作频率 2.4GHz(Typ)
最大数据速率 250Kbps
模块/芯片分类 Module
通用封装 SMD-34P
安装方式 贴片安装
零件状态 在售
包装方式 托盘

XB3-24DMUM厂商介绍

DIGI International是一家全球领先的物联网(IoT)解决方案提供商,专注于为各种行业提供嵌入式计算和网络连接解决方案。公司主营产品包括嵌入式计算机、串行设备服务器、无线设备、物联网网关和传感器等。

产品分类:
1. 嵌入式计算机:提供高性能、低功耗的嵌入式计算平台,适用于工业自动化、医疗设备等领域。
2. 串行设备服务器:实现串行设备与以太网之间的数据传输,广泛应用于远程监控、工业控制等领域。
3. 无线设备:提供Wi-Fi、蜂窝等多种无线通信模块,适用于远程数据传输、无线监控等场景。
4. 物联网网关:集成多种通信协议,实现设备与云平台之间的数据交互,适用于智慧城市、智能家居等领域。
5. 传感器:提供温度、湿度、压力等多种传感器,适用于环境监测、工业自动化等领域。

DIGI International的优势:
1. 丰富的产品线:提供多种类型的物联网解决方案,满足不同行业的需求。
2. 高度定制化:根据客户需求提供定制化的硬件和软件解决方案。
3. 强大的技术支持:提供专业的技术支持和售后服务,确保客户项目的顺利实施。
4. 广泛的应用领域:产品广泛应用于工业、医疗、能源、交通等多个行业,具有广泛的市场前景。

XB3-24DMUM数据手册

厂牌 PDF简要描述 下载
DIGI INTERNATIONAL 无线收发芯片 DIGI INTERNATIONAL XB3-24DMUM XB3-24DMUM数据手册

XB3-24DMUM封装设计

查看详情并下载
Symbol
Footprint
3D Model
