首页  >  产品百科  >  XBP9B-DMUTB022

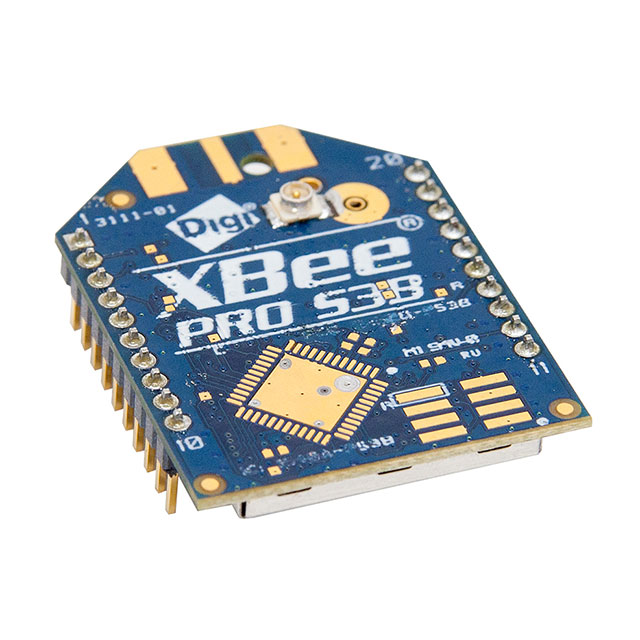

XBP9B-DMUTB022

产品分类: 无线收发芯片
厂牌: DIGI INTERNATIONAL
产品描述: 24dBm 229mA General ISM < 1GHz 44mA Module FHSS 902MHz 3.6V 928MHz 200Kbps SPI,UART 110dBm 2.4V 通孔安装 32.94mm*24.38mm*3.3mm
供应商型号: SYE-XBP9B-DMUTB022
供应商: 海外现货
标准整包数: 1
DIGI INTERNATIONAL 无线收发芯片 XBP9B-DMUTB022

XBP9B-DMUTB022概述

    # XBee-PRO 900HP/XSC RF Modules 技术手册

    产品简介


    XBee-PRO 900HP/XSC RF Modules 是一款嵌入式无线射频模块,专为端点设备在网状网络中的无线连接而设计。它支持 XStream Compatible(XSC)和高功率(900HP)两种固件协议,能够满足不同网络需求。该模块提供高达 128 节点的网络构建能力,对于更大的网络,公司还提供射频优化服务以协助客户配置网络。
    XBee-PRO 900HP/XSC 模块采用高效硬件设计,包括 Energy Micro EFM®32G230F128 微控制器、Analog Devices ADF7023 射频收发器、RF 功率放大器及 NXP MC9S08QE32 微控制器(仅限可编程版本)。这些组件确保了卓越的性能和稳定性,使其适用于工业物联网(IIoT)、智能家居、自动化控制等多个领域。

    技术参数


    性能规格
    - 理想射频视距范围:
    - 10 kb/s: 最远可达 9 英里(15.5 公里)
    - 200 kb/s: 最远可达 4 英里(6.5 公里)(配 2.1 dB 振子天线)
    - 传输功率输出:24 dBm(250 mW),软件可选
    - 射频数据速率:
    - 高速:200 kb/s
    - 低速:10 kb/s
    - 串行接口:
    - CMOS 串行异步收发器(UART),波特率稳定性 <1%
    电源要求
    - 输入电压范围:+2.1V 至 +3.6V
    - 工作电流(典型值):
    - 接收模式:12 mA
    - 发送模式:220 mA
    - 睡眠模式:小于 2 µA
    一般规格
    - 尺寸:29.1 mm × 15.8 mm × 2.5 mm
    - 工作温度范围:-40°C 至 +85°C
    - 工作湿度:5% 至 95%,无冷凝
    网络规格
    - 支持的最大节点数:128(通过射频优化可扩展至 1,000+)
    - 数据包处理能力:透明模式和 API 模式可选
    - 安全性:AES 加密支持
    串行通信规格
    - 支持 UART 和 SPI 接口
    - 支持透明和 API 模式操作

    产品特点和优势


    1. 高可靠性:通过强大的射频性能和多种数据包处理模式确保通信稳定。
    2. 灵活兼容性:支持 XSC 和 900HP 两种协议,便于用户根据具体需求选择合适的固件。
    3. 低功耗设计:提供深度睡眠模式,功耗小于 2 µA,延长电池寿命。
    4. 易用性:模块内置命令集,支持远程配置,方便调试和部署。
    5. 认证齐全:符合多个国家和地区(如 FCC、ISED、ANATEL 等)的射频法规要求。

    应用案例和使用建议


    应用案例
    1. 智能家居系统:通过无线通信实现家庭传感器的数据采集与设备控制。
    2. 工业自动化:在工厂中用于设备监控、状态反馈及异常报警。
    3. 智慧城市:用于路灯、垃圾桶等市政设施的远程管理。
    使用建议
    - 在高干扰环境中,建议使用较低的射频数据速率以提高信号的穿透力。
    - 为了降低功耗,可以合理配置模块进入睡眠模式的时间。
    - 针对需要实时响应的应用场景,推荐使用 API 模式以减少数据处理延迟。

    兼容性和支持


    - 兼容性:模块支持 UART 和 SPI 接口,可轻松集成到现有系统中。
    - 技术支持:提供在线文档、用户指南及专业技术支持团队,联系方式为 +1 952.912.3444 或访问 www.digi.com/support。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 模块无法正常启动 | 检查供电电压是否正确 |
    | 通信距离短于预期 | 确保天线连接良好,检查周围环境 |
    | 模块在睡眠后无法唤醒 | 调整睡眠时间设置 |

    总结和推荐


    XBee-PRO 900HP/XSC RF Modules 是一款高性能、低功耗的无线射频模块,适合多种工业和消费级应用场景。其丰富的功能、易于集成的设计及全面的技术支持使其在市场上具有很强的竞争力。我们强烈推荐这款模块给需要无线通信解决方案的开发人员和企业用户。
    如需进一步了解或订购,请联系 Digi 技术支持或访问官网 www.digi.com。

XBP9B-DMUTB022参数

参数
最大数据速率 200Kbps
支持协议 -
调制方式 FHSS
接收电流 44mA
接口类型 SPI,UART
传输电流 229mA
最小工作供电电压 2.4V
最大工作频率 928MHz
最小工作频率 902MHz
接收机数量 -
模块/芯片分类 Module
最大工作供电电压 3.6V
典型供电电流 -
发送机数量 -
典型输出功率 24dBm
典型灵敏度 110dBm
射频系列/标准 General ISM < 1GHz
长*宽*高 32.94mm*24.38mm*3.3mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

XBP9B-DMUTB022厂商介绍

DIGI International是一家全球领先的物联网(IoT)解决方案提供商,专注于为各种行业提供嵌入式计算和网络连接解决方案。公司主营产品包括嵌入式计算机、串行设备服务器、无线设备、物联网网关和传感器等。

产品分类:
1. 嵌入式计算机:提供高性能、低功耗的嵌入式计算平台,适用于工业自动化、医疗设备等领域。
2. 串行设备服务器:实现串行设备与以太网之间的数据传输,广泛应用于远程监控、工业控制等领域。
3. 无线设备:提供Wi-Fi、蜂窝等多种无线通信模块,适用于远程数据传输、无线监控等场景。
4. 物联网网关:集成多种通信协议,实现设备与云平台之间的数据交互,适用于智慧城市、智能家居等领域。
5. 传感器:提供温度、湿度、压力等多种传感器,适用于环境监测、工业自动化等领域。

DIGI International的优势:
1. 丰富的产品线:提供多种类型的物联网解决方案,满足不同行业的需求。
2. 高度定制化:根据客户需求提供定制化的硬件和软件解决方案。
3. 强大的技术支持:提供专业的技术支持和售后服务,确保客户项目的顺利实施。
4. 广泛的应用领域:产品广泛应用于工业、医疗、能源、交通等多个行业,具有广泛的市场前景。

XBP9B-DMUTB022数据手册

厂牌 PDF简要描述 下载
DIGI INTERNATIONAL 无线收发芯片 DIGI INTERNATIONAL XBP9B-DMUTB022 XBP9B-DMUTB022数据手册

XBP9B-DMUTB022封装设计

查看详情并下载
Symbol
Footprint
3D Model
