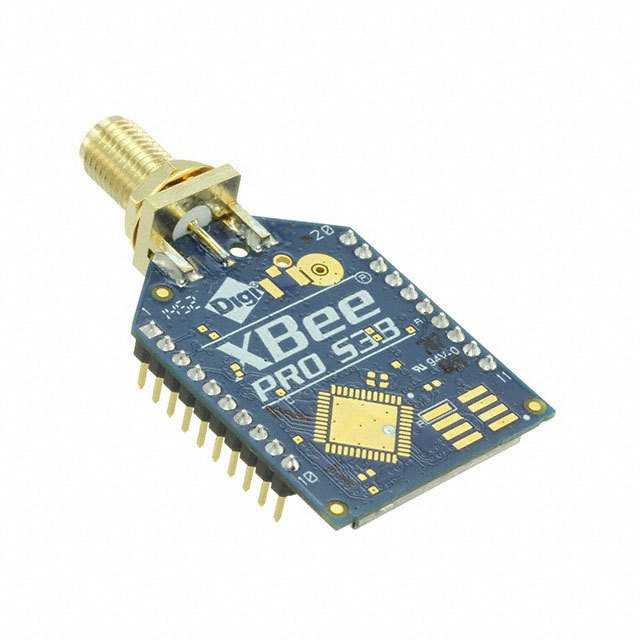

XBP9B-DPST-021

产品分类: 无线收发芯片
厂牌: DIGI INTERNATIONAL
产品描述: 24dBm 229mA 通用 ISM < 1GHz 44mA FHSS 3.6V 10Kbps SPI,UART 215mA 110dBm 2.4V 贴片安装,通孔安装 32.9mm*24.4mm*5.46mm
供应商型号: SYE-XBP9B-DPST-021
供应商: 海外现货
标准整包数: 1
DIGI INTERNATIONAL 无线收发芯片 XBP9B-DPST-021

XBP9B-DPST-021概述

    # XBee-PRO 900HP/XSC RF Modules 技术手册解读

    产品简介


    XBee-PRO 900HP/XSC RF Modules 是一款集成了高功率射频通信功能的无线模块,适用于嵌入式设备和物联网应用。该模块支持点对点、点对多点及网状网络拓扑结构,能够为无线设备提供可靠的连接。它分为两种硬件平台:S3 和 S3B。S3B 版本引入了更高效的微控制器,支持更多高级功能,但不再支持 S3 的某些硬件特性。XBee-PRO 900HP 模块的核心是其强大的射频通信能力,能够在较远距离内实现高速数据传输。此外,S3B 硬件平台配备有先进的硬件组件,如 Energy Micro EFM®32G230F128 微控制器和 Analog Devices ADF7023 射频收发器,使其成为构建复杂无线网络的理想选择。
    主要功能
    - 高效无线通信:支持 900MHz 频段,适用于长距离和高密度部署场景。
    - 网络兼容性:兼容多种网络协议,包括点对点、点对多点和网状网络。
    - 可编程性:通过可编程 XBee SDK 实现定制化开发。
    - 节能模式:支持多种低功耗模式,延长电池寿命。
    应用领域
    XBee-PRO 900HP/XSC RF Modules 广泛应用于工业自动化、智能家居、农业监测、能源管理等领域。例如,在农业领域,这些模块可以用于远程灌溉系统的控制;在工业环境中,可用于工厂设备的状态监控和数据采集。

    技术参数


    以下是根据技术手册提取的主要技术规格:
    | 参数类别 | 技术指标 |

    | 工作频率范围 | 902-928 MHz(美国)、868-869 MHz(欧洲) |
    | 输出功率 | 24 dBm(250 mW),软件可调 |
    | 数据速率 | 高速模式:200 kbps;低速模式:10 kbps |
    | 接收灵敏度 | -110 dBm(典型值) |
    | 射频接口 | 50Ω SMA 或 U.FL 接口 |
    | 串行接口 | UART 和 SPI |
    | GPIO 引脚数量 | 支持多达 14 个通用输入输出引脚 |
    | 工作电压 | 2.7-3.6 V |
    | 工作温度范围 | -40°C 至 +85°C |

    产品特点和优势


    XBee-PRO 900HP/XSC RF Modules 的核心优势体现在以下几个方面:
    1. 长距离传输:通过优化的射频设计和高效的天线方案,该模块能够在开阔地带实现长达数公里的无线连接。
    2. 高可靠性:采用网状网络拓扑结构,支持节点间自动路由,确保数据传输的稳定性。
    3. 灵活配置:支持多种工作模式(透明模式、API 模式、睡眠模式等),可根据应用场景调整配置以优化性能。
    4. 可编程性:借助可编程 XBee SDK,开发者可以轻松实现自定义功能,满足特定需求。
    5. 节能高效:支持多种低功耗模式,大幅降低功耗,适合电池供电的应用场景。

    应用案例和使用建议


    应用案例
    1. 智能农业:用于监测土壤湿度、温度和光照强度,实现精准灌溉。
    2. 工业监控:在工厂中部署传感器网络,实时收集设备运行状态数据。
    3. 智能家居:作为家庭安防系统的一部分,监控门窗开关状态和异常入侵。
    使用建议
    - 在部署无线网络时,尽量避免障碍物遮挡,以提高信号覆盖范围。
    - 根据实际需求选择合适的串行接口类型(UART 或 SPI),并设置适当的波特率。
    - 配置合适的睡眠模式以延长电池寿命,特别是在低功耗需求场景下。

    兼容性和支持


    XBee-PRO 900HP/XSC RF Modules 支持与其他标准无线电设备的互操作,并兼容主流的微处理器和操作系统。Digi 提供了全面的技术支持,包括在线文档、论坛和技术支持热线(+1 952.912.3444)。用户可以通过电子邮件(techcomm@digi.com)反馈文档意见,帮助改进产品文档的质量。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 模块无法正常工作 | 检查电源连接是否正确,确认配置参数无误 |
    | 数据传输不稳定 | 调整天线方向或更换更高增益的天线 |
    | 设备进入休眠后无法唤醒 | 检查睡眠参数配置,确保唤醒条件满足 |
    | 网络连接失败 | 检查网络拓扑结构,重新启动协调器节点 |

    总结和推荐


    XBee-PRO 900HP/XSC RF Modules 是一款高性能、多功能的无线通信模块,特别适合需要长距离、高可靠性的应用场景。其丰富的功能集和良好的兼容性使其成为构建复杂无线网络的理想选择。对于需要高度定制化的项目,可编程 XBee SDK 提供了极大的灵活性。总体而言,推荐此模块用于工业自动化、农业监测和智能家居等领域。
    如果您正在寻找一款稳定可靠的无线通信解决方案,XBee-PRO 900HP/XSC RF Modules 绝对值得考虑!

XBP9B-DPST-021参数

参数
典型供电电流 215mA
调制方式 FHSS
接口类型 SPI,UART
最大数据速率 10Kbps
最小工作频率 -
支持协议 -
典型灵敏度 110dBm
典型输出功率 24dBm
射频系列/标准 通用 ISM < 1GHz
接收电流 44mA
模块/芯片分类 -
传输电流 229mA
接收机数量 -
最大工作供电电压 3.6V
发送机数量 -
最小工作供电电压 2.4V
最大工作频率 -
长*宽*高 32.9mm*24.4mm*5.46mm
安装方式 贴片安装,通孔安装
零件状态 在售
包装方式 托盘

XBP9B-DPST-021厂商介绍

DIGI International是一家全球领先的物联网(IoT)解决方案提供商,专注于为各种行业提供嵌入式计算和网络连接解决方案。公司主营产品包括嵌入式计算机、串行设备服务器、无线设备、物联网网关和传感器等。

产品分类:
1. 嵌入式计算机:提供高性能、低功耗的嵌入式计算平台,适用于工业自动化、医疗设备等领域。
2. 串行设备服务器:实现串行设备与以太网之间的数据传输,广泛应用于远程监控、工业控制等领域。
3. 无线设备:提供Wi-Fi、蜂窝等多种无线通信模块,适用于远程数据传输、无线监控等场景。
4. 物联网网关:集成多种通信协议,实现设备与云平台之间的数据交互,适用于智慧城市、智能家居等领域。
5. 传感器:提供温度、湿度、压力等多种传感器,适用于环境监测、工业自动化等领域。

DIGI International的优势:
1. 丰富的产品线:提供多种类型的物联网解决方案,满足不同行业的需求。
2. 高度定制化:根据客户需求提供定制化的硬件和软件解决方案。
3. 强大的技术支持:提供专业的技术支持和售后服务,确保客户项目的顺利实施。
4. 广泛的应用领域:产品广泛应用于工业、医疗、能源、交通等多个行业,具有广泛的市场前景。

XBP9B-DPST-021数据手册

厂牌 PDF简要描述 下载
DIGI INTERNATIONAL 无线收发芯片 DIGI INTERNATIONAL XBP9B-DPST-021 XBP9B-DPST-021数据手册

XBP9B-DPST-021封装设计

查看详情并下载
Symbol
Footprint
3D Model
