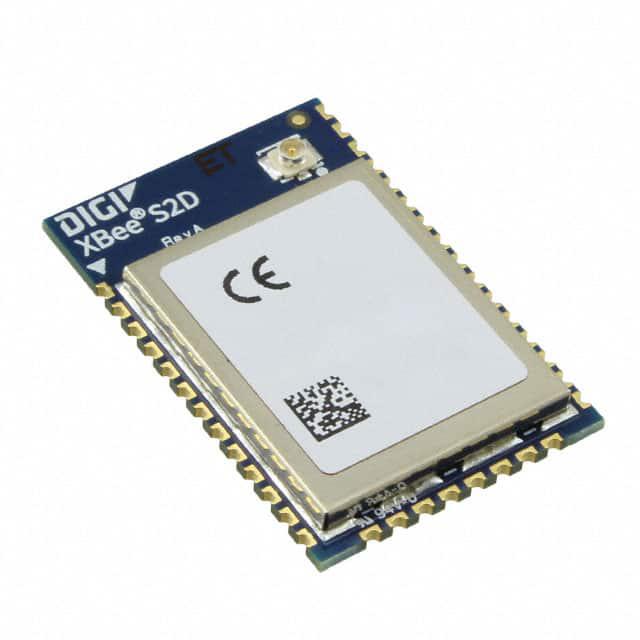

XB24DZ7UIS-004

产品分类: 无线收发芯片
厂牌: DIGI INTERNATIONAL
产品描述: 6.3dBm(mW) 45mA 802.15.4 31mA Zigbee Module DSSS 3.6V 2.4GHz(Typ) 250Kbps SPI,UART 33mA 102dBm 2.1V 贴片安装 34mm*21.99mm*3.05mm
供应商型号: SYE-XB24DZ7UIS-004
供应商: 海外现货
标准整包数: 1
DIGI INTERNATIONAL 无线收发芯片 XB24DZ7UIS-004

XB24DZ7UIS-004概述

    # Digi XBee 和 Digi XBee-PRO ZigBee RF 模块技术手册

    1. 产品简介


    Digi XBee 和 Digi XBee-PRO ZigBee RF 模块是为原始设备制造商(OEM)设计的嵌入式无线通信模块。这些模块提供了灵活的编程选项和强大的功能集,能够轻松集成到各种设备中。它们基于 Ember EM35x(EM357 和 EM3587)系统级芯片(SoC),并采用 32 位 ARM Cortex™ M3 处理器。Digi XBee 模块适用于需要成本效益和高可靠性的无线连接应用,而 Digi XBee-PRO 则提供了更高的发射功率以支持更长距离的通信需求。
    这些模块广泛应用于能源管理和控制市场,特别是在需要提高制造效率的应用场景下表现优异。此外,通过提供丰富的接口选项如 UART 和 SPI,以及支持 OTA(Over-The-Air)固件更新,使得开发者可以快速实现原型设计并加速产品上市时间。

    2. 技术参数


    | 参数 | 值 |

    | 数据速率 | 250 kbps |
    | 发射功率 | 3.1 mW (+5 dBm)/6.3 mW (+8 dBm) |
    | 接收灵敏度 | -100 dBm / -102 dBm boost mode |
    | 工作电压范围 | 2.1至3.6V |
    | 接口类型 | UART, SPI |
    | 温度范围 | -40°C 至 +85°C |

    3. 产品特点和优势


    - 定制化能力:支持编程版本,允许用户直接在其上进行应用开发,无需额外处理器。
    - 多种封装形式:包括通孔式和表面贴装式,满足不同设计需求。
    - 低功耗设计:睡眠电流行业领先,适合电池供电的应用场景。
    - 高级安全性:采用 128 位 AES 加密技术确保数据传输的安全性。

    4. 应用案例和使用建议


    Digi XBee 模块常用于智能家居、工业自动化等领域。例如,在太阳能逆变器监控系统中,通过部署无线网络可以实时收集数据并优化能源使用效率。对于初次使用者来说,建议先阅读官方指南熟悉基本操作流程;对于进阶用户,则可以通过 API 或 AT 命令进一步探索更多可能性。

    5. 兼容性和支持


    所有型号均符合 FCC、IC 和 ETSI 等国际标准认证要求。若需跨平台互操作性,请确认目标设备同样支持相同的 Ziggbee 特征集合。同时,Digi 提供全天候技术支持服务以帮助解决任何潜在的技术难题。

    6. 常见问题与解决方案


    - 问:如何检查模块当前状态?
    - 答:可通过串口读取 RSSI 值来判断信号强度情况。

    - 问:接收不到数据怎么办?
    - 答:请检查天线连接是否正确且牢固,必要时可尝试更换更高增益的外部天线。

    7. 总结和推荐


    综上所述,无论是作为入门级还是高性能解决方案,Digi XBee 系列都展现出了卓越的表现力及广泛的适用性。如果您正在寻找一款既易于使用又能提供强大功能的无线通信组件,那么这一系列无疑是理想之选!强烈推荐给那些希望简化无线集成过程的企业和个人。

XB24DZ7UIS-004参数

参数
最小工作供电电压 2.1V
接收机数量 -
最小工作频率 -
典型供电电流 33mA
最大工作频率 2.4GHz(Typ)
传输电流 45mA
典型灵敏度 102dBm
支持协议 Zigbee
典型输出功率 6.3dBm(mW)
发送机数量 -
模块/芯片分类 Module
接口类型 SPI,UART
调制方式 DSSS
射频系列/标准 802.15.4
接收电流 31mA
最大工作供电电压 3.6V
最大数据速率 250Kbps
长*宽*高 34mm*21.99mm*3.05mm
安装方式 贴片安装
零件状态 在售
包装方式 托盘

XB24DZ7UIS-004厂商介绍

DIGI International是一家全球领先的物联网(IoT)解决方案提供商,专注于为各种行业提供嵌入式计算和网络连接解决方案。公司主营产品包括嵌入式计算机、串行设备服务器、无线设备、物联网网关和传感器等。

产品分类:
1. 嵌入式计算机:提供高性能、低功耗的嵌入式计算平台,适用于工业自动化、医疗设备等领域。
2. 串行设备服务器:实现串行设备与以太网之间的数据传输,广泛应用于远程监控、工业控制等领域。
3. 无线设备:提供Wi-Fi、蜂窝等多种无线通信模块,适用于远程数据传输、无线监控等场景。
4. 物联网网关:集成多种通信协议,实现设备与云平台之间的数据交互,适用于智慧城市、智能家居等领域。
5. 传感器:提供温度、湿度、压力等多种传感器,适用于环境监测、工业自动化等领域。

DIGI International的优势:
1. 丰富的产品线:提供多种类型的物联网解决方案,满足不同行业的需求。
2. 高度定制化:根据客户需求提供定制化的硬件和软件解决方案。
3. 强大的技术支持:提供专业的技术支持和售后服务,确保客户项目的顺利实施。
4. 广泛的应用领域:产品广泛应用于工业、医疗、能源、交通等多个行业,具有广泛的市场前景。

XB24DZ7UIS-004数据手册

厂牌 PDF简要描述 下载
DIGI INTERNATIONAL 无线收发芯片 DIGI INTERNATIONAL XB24DZ7UIS-004 XB24DZ7UIS-004数据手册

XB24DZ7UIS-004封装设计

查看详情并下载
Symbol
Footprint
3D Model
