XB24CDMUIT-001

产品分类: 无线收发芯片
厂牌: DIGI INTERNATIONAL
产品描述: 8dBm 45mA General ISM > 1GHz 31mA Module DSSS 3.6V 2.4GHz(Typ) 250Kbps SPI,UART 45mA 102dBm 2.7V 贴片安装 27.61mm(长度)*24.38mm(宽度)
供应商型号: SYE-XB24CDMUIT-001
供应商: 海外现货
标准整包数: 1

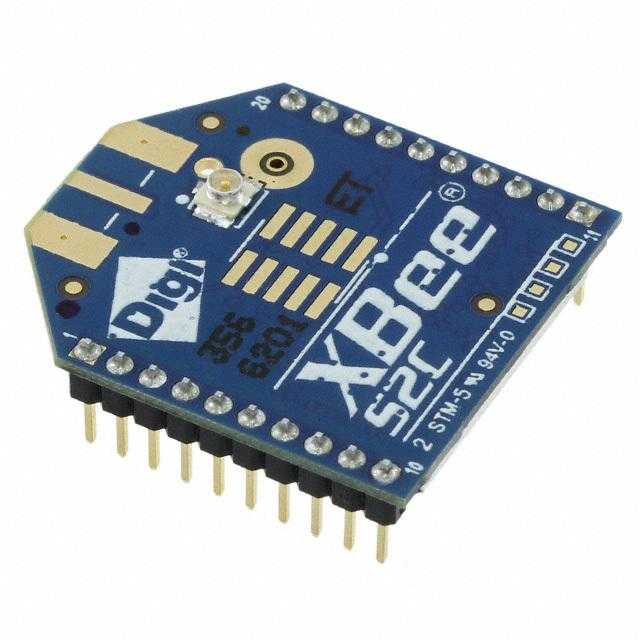

DIGI INTERNATIONAL 无线收发芯片 XB24CDMUIT-001

XB24CDMUIT-001概述

    # Digi XBee S2C DigiMesh 2.4 嵌入式无线射频模块技术手册

    产品简介


    Digi XBee S2C DigiMesh 2.4 是一款嵌入式无线射频模块,专为需要全球部署和低功耗特性的物联网设备设计。它通过2.4GHz ISM频段提供无线通信能力,并采用Digi独特的DigiMesh协议进行组网,适用于各种嵌入式应用。该模块提供了广泛的性能参数和丰富的功能选项,是实现稳定、可靠无线网络的理想选择。
    主要功能
    - 支持全球范围内的2.4GHz ISM频段。
    - 使用DigiMesh协议,支持自愈合和密集网络操作。
    - 提供多个天线选项,适应不同场景需求。
    - 简化的配置方式,支持本地和远程(OTA)固件更新。
    应用领域
    - 智能照明系统(如智能路灯)。
    - 工业自动化。
    - 物联网网关和传感器网络。
    - 家庭和楼宇自动化。

    技术参数


    以下为Digi XBee S2C DigiMesh 2.4的技术参数摘要:
    | 参数 | Digi XBee S2C DigiMesh 2.4 | Digi XBee-PRO S2C DigiMesh 2.4 |
    |
    | 芯片组 | Silicon Labs EM357 SoC | Silicon Labs EM357 SoC |
    | 数据速率 | 250 kbps RF, 1 Mbps串行 | 250 kbps RF, 1 Mbps串行 |
    | 室内/城市范围 | 最高60米 | 最高90米 |
    | 室外/视线范围 | 最高1200米 | 最高3200米 |
    | 发射功率 | 3.1 mW (+5 dBm), 6.3 mW (+8 dBm) | 最高63 mW (+18 dBm) |
    | 接收灵敏度 | -100 dBm | -101 dBm |
    | 接口类型 | UART, SPI | UART, SPI |
    | 频率范围 | ISM 2.4 GHz | ISM 2.4 GHz |
    | 供电电压 | 2.1~3.6V | 2.7~3.6V |
    | 外形尺寸 | 24.38×27.61 mm (TH) | 24.38×32.94 mm (TH) |

    产品特点和优势


    独特功能与优势
    - 无需配置即可实现即插即用RF通信:减少开发时间和成本。
    - 通用Digi XBee封装:便于替换和扩展。
    - 低功耗设计:延长电池依赖型网络的使用寿命。
    - DigiMesh协议支持:提供自愈合、密集网络操作能力。
    - 多种天线选项:满足不同应用场景需求。
    - 可升级性:支持升级到IEEE 802.15.4或ZigBee协议。
    市场竞争力
    Digi XBee S2C系列模块以其卓越的性能、易用性和可靠性,在工业物联网(IIoT)、智慧城市和智能家居等领域表现出色。与其他Digi XBee产品完全互操作,确保用户能够灵活选择适合自身需求的模块。

    应用案例和使用建议


    应用案例
    1. 智能路灯管理系统:
    - 使用Digi XBee S2C模块连接多个路灯节点,构建稳定的无线网络。
    - 通过DigiMesh协议实现集中管理和故障自愈。
    2. 家庭自动化中心:
    - 集成多个传感器(如温湿度传感器)并通过Digi XBee模块与中央控制器通信。
    - 利用其低功耗特性,延长传感器的电池寿命。
    使用建议
    - 提高覆盖范围:根据实际需求选择合适的天线类型(如高增益天线)。
    - 优化功耗:合理设置模块的工作模式(如休眠模式),降低整体能耗。
    - 安全通信:启用AES 128位加密以保障数据传输的安全性。

    兼容性和支持


    兼容性
    Digi XBee S2C模块与其家族其他产品具有良好的兼容性,能够无缝集成到现有系统中。同时,该模块支持多种协议,包括Digi XBee DigiMesh、IEEE 802.15.4和ZigBee。
    厂商支持
    Digi International 提供全面的技术支持和售后服务,包括在线文档、社区论坛和技术咨询。用户可通过其官方网站获取最新资料和工具。

    常见问题与解决方案


    问题1:信号强度不足
    解决方案:检查天线安装位置,避免障碍物遮挡;考虑更换高增益天线以增强信号覆盖。
    问题2:无法正常配对
    解决方案:确认所有模块的PAN ID一致,且配置命令正确无误;尝试重启设备并重新初始化网络。
    问题3:电量消耗过快
    解决方案:调整模块的工作模式,启用休眠功能;减少不必要的数据传输频率。

    总结和推荐


    Digi XBee S2C DigiMesh 2.4 是一款功能强大且易于集成的无线射频模块,尤其适合需要自愈合网络和低功耗特性的应用场景。其显著的优势在于灵活性、易用性和强大的兼容性,使其成为工业物联网和智能城市项目的理想选择。
    推荐使用:如果您正在寻找一款可靠、高效的无线通信解决方案,Digi XBee S2C DigiMesh 2.4 是您的最佳选择。

XB24CDMUIT-001参数

参数
最大工作供电电压 3.6V
接口类型 SPI,UART
最小工作供电电压 2.7V
典型输出功率 8dBm
发送机数量 -
射频系列/标准 General ISM > 1GHz
支持协议 -
接收电流 31mA
最小工作频率 -
典型供电电流 45mA
模块/芯片分类 Module
接收机数量 -
典型灵敏度 102dBm
最大工作频率 2.4GHz(Typ)
传输电流 45mA
最大数据速率 250Kbps
调制方式 DSSS
长*宽*高 27.61mm(长度)*24.38mm(宽度)
安装方式 贴片安装
零件状态 新设计不推荐
包装方式 托盘

XB24CDMUIT-001厂商介绍

DIGI International是一家全球领先的物联网(IoT)解决方案提供商,专注于为各种行业提供嵌入式计算和网络连接解决方案。公司主营产品包括嵌入式计算机、串行设备服务器、无线设备、物联网网关和传感器等。

产品分类:
1. 嵌入式计算机:提供高性能、低功耗的嵌入式计算平台,适用于工业自动化、医疗设备等领域。
2. 串行设备服务器:实现串行设备与以太网之间的数据传输,广泛应用于远程监控、工业控制等领域。
3. 无线设备:提供Wi-Fi、蜂窝等多种无线通信模块,适用于远程数据传输、无线监控等场景。
4. 物联网网关:集成多种通信协议,实现设备与云平台之间的数据交互,适用于智慧城市、智能家居等领域。
5. 传感器:提供温度、湿度、压力等多种传感器,适用于环境监测、工业自动化等领域。

DIGI International的优势:
1. 丰富的产品线:提供多种类型的物联网解决方案,满足不同行业的需求。
2. 高度定制化:根据客户需求提供定制化的硬件和软件解决方案。
3. 强大的技术支持:提供专业的技术支持和售后服务,确保客户项目的顺利实施。
4. 广泛的应用领域:产品广泛应用于工业、医疗、能源、交通等多个行业,具有广泛的市场前景。

XB24CDMUIT-001数据手册

厂牌 PDF简要描述 下载
DIGI INTERNATIONAL 无线收发芯片 DIGI INTERNATIONAL XB24CDMUIT-001 XB24CDMUIT-001数据手册

XB24CDMUIT-001封装设计

查看详情并下载
Symbol
Footprint
3D Model
