首页  >  产品百科  >  XM-X9-5P-U

XM-X9-5P-U

产品分类: 无线收发芯片
厂牌: DIGI INTERNATIONAL
产品描述: 1000dBm(mW) 20mA ISM 902MHz 30V 928MHz 250Kbps USB 300mA 113dBm 7V 贴片安装 114mm*70mm*29mm
供应商型号: 602-1981-ND
供应商: Digi-Key
标准整包数: 1

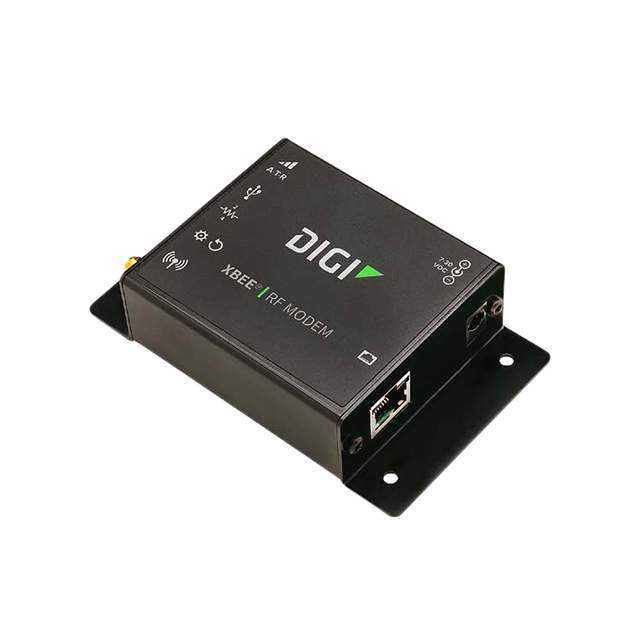

DIGI INTERNATIONAL 无线收发芯片 XM-X9-5P-U

XM-X9-5P-U概述

    电子元器件产品技术手册:Digi XBee® SX 1-Watt 900 MHz RF Modem

    1. 产品简介


    Digi XBee® SX 1-Watt 900 MHz RF Modem 是一款高性能射频模块,专为工业级无线通信设计。它以卓越的信号覆盖范围和低功耗著称,广泛应用于无线电缆替代、点对点、点对多点及网状网络等关键任务环境中。该模块采用先进的无线通信协议(如DigiMesh),支持多种接口选项,并提供最高级别的安全性和稳定性,使其成为各种恶劣工业环境的理想选择。

    2. 技术参数


    以下是该产品的关键技术和性能参数:
    - 传输功率: 最高可达30 dBm,可软件调整。
    - 无线频率范围: 902 MHz至928 MHz。
    - 调制方式: 高斯频率移键控(GFSK)。
    - 加密: 支持256位AES加密。
    - 接收灵敏度: 在低数据速率下可达-113 dBm。
    - 电源要求: 工作电压7-30V DC,典型电压为12V。
    - 工作温度范围: -40°C 至 +85°C。
    - 尺寸重量: 4.5英寸×2.75英寸×1.125英寸,重量约142克。
    - 通信接口: RS-232、RS-485、USB、模拟输入/输出、数字输入/输出。

    3. 产品特点和优势


    - 长距离通信能力: 在理想条件下,可达65英里户外可视距离,适用于远距离数据传输需求。
    - 灵活的接口选项: 支持多种通信端口(RS-232/485、USB、模拟/数字I/O),满足多样化需求。
    - 可靠的安全性: 内置256位AES加密,确保数据传输的安全性。
    - 坚固耐用设计: 金属外壳防护,适应极端气候条件(-40°C至+85°C)。
    - 认证合规: 全球多个国家认证,适合免许可频段使用。

    4. 应用案例和使用建议


    - 应用场景: 适用于智能电网、农业自动化、物流跟踪系统、远程监控等。
    - 使用建议: 在部署时需考虑地形因素和障碍物影响;合理配置天线以最大化信号覆盖;利用Digi XCTU工具进行简便设置和调试。

    5. 兼容性和支持


    - 兼容性: 与Digi XBee系列产品高度兼容,易于集成到现有系统中。
    - 技术支持: 提供全球范围内的技术支持服务,并通过官网提供详细文档和FAQ资源。

    6. 常见问题与解决方案


    - 问题1: 模块无法正常启动。
    - 解决方案: 检查供电电压是否符合要求;确认所有连接正确无误。
    - 问题2: 数据传输不稳定。
    - 解决方案: 调整天线方向或更换更高增益的天线;检查周围是否有强干扰源。

    7. 总结和推荐


    综上所述,Digi XBee® SX 1-Watt 900 MHz RF Modem 是一款兼具强大性能和广泛适用性的无线通信解决方案。它凭借出色的射频性能、灵活性和安全性,在工业自动化和物联网领域具有显著的竞争优势。对于需要高可靠性和扩展性的应用场景而言,这是一款值得推荐的产品。建议用户根据具体需求选择合适的型号并充分了解其安装指南和技术细节。
    联系方式:
    Digi International Inc.
    全球总部电话: 877-912-3444 / 952-912-3444
    官方网站: [www.digi.com](http://www.digi.com)

XM-X9-5P-U参数

参数
典型供电电流 300mA
支持协议 -
接口类型 USB
模块/芯片分类 -
最大工作供电电压 30V
典型输出功率 1000dBm(mW)
射频系列/标准 -
发送机数量 -
最小工作频率 902MHz
最小工作供电电压 7V
接收机数量 -
最大数据速率 250Kbps
传输电流 -
典型灵敏度 113dBm
调制方式 ISM
最大工作频率 928MHz
接收电流 20mA
长*宽*高 114mm*70mm*29mm
安装方式 贴片安装
应用等级 通用级
零件状态 在售

XM-X9-5P-U厂商介绍

DIGI International是一家全球领先的物联网(IoT)解决方案提供商,专注于为各种行业提供嵌入式计算和网络连接解决方案。公司主营产品包括嵌入式计算机、串行设备服务器、无线设备、物联网网关和传感器等。

产品分类:
1. 嵌入式计算机:提供高性能、低功耗的嵌入式计算平台,适用于工业自动化、医疗设备等领域。
2. 串行设备服务器:实现串行设备与以太网之间的数据传输,广泛应用于远程监控、工业控制等领域。
3. 无线设备:提供Wi-Fi、蜂窝等多种无线通信模块,适用于远程数据传输、无线监控等场景。
4. 物联网网关:集成多种通信协议,实现设备与云平台之间的数据交互,适用于智慧城市、智能家居等领域。
5. 传感器:提供温度、湿度、压力等多种传感器,适用于环境监测、工业自动化等领域。

DIGI International的优势:
1. 丰富的产品线:提供多种类型的物联网解决方案,满足不同行业的需求。
2. 高度定制化:根据客户需求提供定制化的硬件和软件解决方案。
3. 强大的技术支持:提供专业的技术支持和售后服务,确保客户项目的顺利实施。
4. 广泛的应用领域:产品广泛应用于工业、医疗、能源、交通等多个行业,具有广泛的市场前景。

XM-X9-5P-U数据手册

厂牌 PDF简要描述 下载
DIGI INTERNATIONAL 无线收发芯片 DIGI INTERNATIONAL XM-X9-5P-U XM-X9-5P-U数据手册

XM-X9-5P-U封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 295.724 ¥ 2474.8402
库存: 9
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 2474.84
