XBP9X-DMUS-001

产品分类: 无线收发芯片
厂牌: DIGI INTERNATIONAL
产品描述: 30dBm 55mA General ISM < 1GHz 40mA Module GFSK 902MHz 3.6V 928MHz 250Kbps WiFi 900mA 113dBm 2.4V 贴片安装 33.8mm*22.1mm*3.05mm
供应商型号: SYE-XBP9X-DMUS-001
供应商: 海外现货
标准整包数: 1

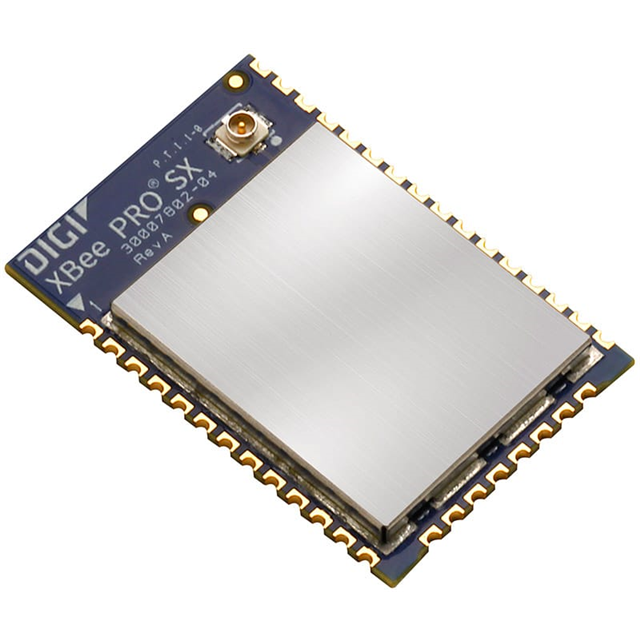

DIGI INTERNATIONAL 无线收发芯片 XBP9X-DMUS-001

XBP9X-DMUS-001概述

    # XBee/XBee-PRO SX RF Module 技术手册解析

    产品简介


    产品类型
    XBee/XBee-PRO SX RF Module 是一款嵌入式无线射频(RF)模块,专为物联网(IoT)设备提供无线连接解决方案。该模块具备强大的网状网络支持能力,能够轻松集成到各种点对点和点对多点的应用中。
    主要功能
    1. 无线通信:通过902至928 MHz频段实现高效无线通信。
    2. 射频功率:XBee-PRO型号提供高达30 dBm的输出功率,而标准XBee型号则提供高达13 dBm的输出功率。
    3. 低功耗模式:优秀的低电流消耗设计,适用于电池供电的设备。
    4. 加密支持:支持AES 256位高级加密标准,保障数据安全。
    应用领域
    XBee/XBee-PRO SX 模块广泛应用于智能家居、工业自动化、智能城市、农业监控等领域,适用于需要可靠无线连接的场景。

    技术参数


    电源要求
    | 参数 | XBee SX | XBee-PRO SX |
    |
    | 输入电压范围 | 2.4 V 至 3.6 V | 2.6 V 至 3.6 V |
    | 接收电流(3.3 V) | 40 mA | 40 mA |
    | 发射电流(3.3 V) | 55 mA(13 dBm) | 900 mA(30 dBm) |
    网络规格
    - 调制方式:高斯频率移键控(GFSK)
    - 扩频技术:频率跳变扩频(FHSS)
    - 网络拓扑结构:点对点、点对多点、网状网络
    - 数据率:10 kbps 至 250 kbps(可软件选择)
    性能指标
    - 接收灵敏度:-113 dBm(低数据速率)
    - 传输距离:低数据速率下可达105公里(视距条件)
    - 最大吞吐量:120 kbps(高数据速率)
    工作环境
    - 温度范围:-40°C 至 +85°C
    - 尺寸:3.38 x 2.21 x 0.32 cm
    - 重量:3克

    产品特点和优势


    特点
    1. 高性能射频模块:XBee-PRO型号提供更高的输出功率和更长的传输距离。
    2. 灵活的数据速率:支持多种数据速率,适应不同应用场景需求。
    3. 强大的安全性:AES 256位加密确保数据传输的安全性。
    4. 易于集成:通过SPI或UART接口与主机通信,简化开发过程。
    优势
    - 低功耗设计:适合长时间运行的电池供电设备。
    - 卓越的抗干扰能力:频率跳变扩频技术保证了稳定的通信质量。
    - 广泛应用:适用于多种物联网设备,满足多样化的应用场景需求。

    应用案例和使用建议


    应用案例
    1. 智能家居:通过XBee模块将传感器数据上传到中央服务器,实现家庭自动化控制。
    2. 工业自动化:用于工厂设备的状态监测和远程控制。
    3. 农业监控:通过模块采集农田环境数据,优化灌溉和施肥策略。
    使用建议
    - 选择合适的天线:根据应用场景选择适当的天线类型,以获得最佳的信号覆盖。
    - 优化发射功率:在确保覆盖范围的同时尽量降低发射功率,以节省能源并减少干扰。
    - 定期检查设备状态:利用模块的诊断命令(如AT SS、AT OS)监控设备的工作状态。

    兼容性和支持


    兼容性
    XBee/XBee-PRO SX模块支持多种硬件平台和操作系统,与常见的微控制器(如Arduino、Raspberry Pi)完全兼容。此外,模块可通过SPI或UART接口与主机进行通信。
    厂商支持
    Digi国际提供了全面的技术支持服务,包括电话技术支持(+1 952.912.3444)和在线资源(www.digi.com/support)。用户可以访问官网下载用户指南和技术文档,获取最新固件和驱动程序。

    常见问题与解决方案


    问题1:模块无法正常通信
    解决方案:
    - 检查电源电压是否符合要求。
    - 验证模块配置参数是否正确(如AT ID、AT PL)。
    - 使用串口工具检查通信日志,排查硬件连接问题。
    问题2:接收信号弱
    解决方案:
    - 检查天线安装是否牢固,尝试更换不同类型的天线。
    - 调整发射功率设置(使用AT PL命令),确保覆盖范围足够。
    问题3:模块进入休眠后无法唤醒
    解决方案:
    - 确认模块处于正确的休眠模式(如AS或SC模式)。
    - 检查唤醒引脚(如D8)是否接收到有效的触发信号。

    总结和推荐


    综合评估
    XBee/XBee-PRO SX模块是一款功能强大、灵活性高的无线射频模块,特别适合需要长距离通信和低功耗操作的物联网应用场景。其卓越的性能、丰富的接口支持以及完善的技术文档使其成为理想的无线通信解决方案。
    推荐结论
    强烈推荐使用XBee/XBee-PRO SX模块。无论是开发者还是企业用户,都可以从中受益于其优异的性能和易用性。对于需要强大加密功能和超长传输距离的项目,建议选择XBee-PRO型号;而对于普通应用,则可以选择经济实惠的标准XBee型号。
    版权声明:本文基于XBee/XBee-PRO SX RF Module 用户指南编写,所有信息来源于官方文档,保留所有权利。

XBP9X-DMUS-001参数

参数
最小工作频率 902MHz
最大工作供电电压 3.6V
接收机数量 -
调制方式 GFSK
接收电流 40mA
支持协议 -
传输电流 55mA
最小工作供电电压 2.4V
接口类型 WiFi
模块/芯片分类 Module
典型输出功率 30dBm
典型灵敏度 113dBm
射频系列/标准 General ISM < 1GHz
典型供电电流 900mA
最大数据速率 250Kbps
最大工作频率 928MHz
发送机数量 -
长*宽*高 33.8mm*22.1mm*3.05mm
安装方式 贴片安装
零件状态 在售
包装方式 托盘

XBP9X-DMUS-001厂商介绍

DIGI International是一家全球领先的物联网(IoT)解决方案提供商,专注于为各种行业提供嵌入式计算和网络连接解决方案。公司主营产品包括嵌入式计算机、串行设备服务器、无线设备、物联网网关和传感器等。

产品分类:
1. 嵌入式计算机:提供高性能、低功耗的嵌入式计算平台,适用于工业自动化、医疗设备等领域。
2. 串行设备服务器:实现串行设备与以太网之间的数据传输,广泛应用于远程监控、工业控制等领域。
3. 无线设备:提供Wi-Fi、蜂窝等多种无线通信模块,适用于远程数据传输、无线监控等场景。
4. 物联网网关:集成多种通信协议,实现设备与云平台之间的数据交互,适用于智慧城市、智能家居等领域。
5. 传感器:提供温度、湿度、压力等多种传感器,适用于环境监测、工业自动化等领域。

DIGI International的优势:
1. 丰富的产品线:提供多种类型的物联网解决方案,满足不同行业的需求。
2. 高度定制化:根据客户需求提供定制化的硬件和软件解决方案。
3. 强大的技术支持:提供专业的技术支持和售后服务,确保客户项目的顺利实施。
4. 广泛的应用领域:产品广泛应用于工业、医疗、能源、交通等多个行业,具有广泛的市场前景。

XBP9X-DMUS-001数据手册

厂牌 PDF简要描述 下载
DIGI INTERNATIONAL 无线收发芯片 DIGI INTERNATIONAL XBP9X-DMUS-001 XBP9X-DMUS-001数据手册

XBP9X-DMUS-001封装设计

查看详情并下载
Symbol
Footprint
3D Model
