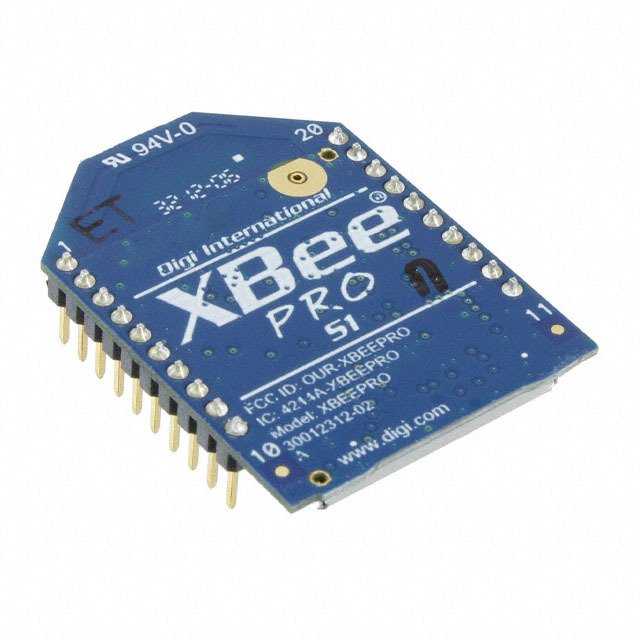

XBP24-API-001

产品分类: 无线收发芯片
厂牌: DIGI INTERNATIONAL
产品描述: 18dBm 215mA 802.15.4 55mA DSSS 3.4V 250Kbps UART 215mA 100dBm 2.8V 通孔安装
供应商型号: SYE-XBP24-API-001
供应商: 海外现货
标准整包数: 1
DIGI INTERNATIONAL 无线收发芯片 XBP24-API-001

XBP24-API-001概述

    # XBee/XBee-PRO S2C 802.15.4 RF Module 用户指南

    产品简介


    产品类型与主要功能
    XBee/XBee-PRO S2C 802.15.4 RF模块是一种嵌入式无线通信解决方案,适用于各种设备的无线端点连接。这些模块利用IEEE 802.15.4网络协议实现快速的点对多点或多点对多点通信。它们设计用于需要高吞吐量且要求低延迟和可预测通信时间的应用场景。
    应用领域
    XBee/XBee-PRO S2C 802.15.4 RF模块广泛应用于工业控制、智能家居、物联网(IoT)设备等领域,如传感器网络、自动化控制系统和远程监控系统。

    技术参数


    以下是技术规格的主要内容:
    | 参数 | XBee 值 | XBee-PRO 值 |
    |
    | 室内/城市范围 | 最大 200 英尺(60 米) | 最大 300 英尺(90 米)|
    | 户外视距范围 | 最大 4000 英尺(1200 米) | 最大 2 英里(3200 米) |
    | 发射功率输出(软件选择) | 6.3 毫瓦(8 dBm) | 63 毫瓦(18 dBm) |
    | 数据速率 | 250,000 bps | 250,000 bps |
    | 最大数据吞吐量 | 最大 96,000 bps | 最大 96,000 bps |
    | UART 接口数据速率 | 1200 bps 至 250,000 bps | 1200 bps 至 250,000 bps |
    | SPI 数据速率 | 最大 5 Mbps | 最大 5 Mbps |
    电源要求:
    - 供电电压:XBee 为 2.1 - 3.6 V;XBee-PRO 为 2.7 - 3.6 V
    - 发射电流(典型值,VCC = 3.3 V):XBee 为 45 mA(Boost 模式),XBee-PRO 为 120 mA
    - 空闲/接收电流(典型值,VCC = 3.3 V):XBee 和 XBee-PRO 均为 31 mA

    产品特点和优势


    1. 低功耗设计:XBee 模块提供低功耗运行模式,适合电池供电设备。
    2. 高可靠性通信:支持快速点对多点通信,确保数据传输的稳定性和可靠性。
    3. 灵活的配置选项:支持多种通信接口和引脚配置,满足不同应用需求。
    4. 广泛的适用性:适用于全球多个国家和地区,符合 FCC、CE、RCM 和韩国等认证标准。

    应用案例和使用建议


    应用案例
    - 工业自动化:在工厂环境中,通过 XBee 模块连接各种传感器和执行器,实现数据采集和设备控制。
    - 智能家居:使用 XBee 模块构建家庭无线传感器网络,监测温度、湿度和空气质量等环境参数。
    使用建议
    - 优化信号覆盖:根据实际应用场景选择合适的天线类型,如 PCB 天线、U.FL 连接器或 RPSMA 连接器。
    - 降低功耗:启用节能模式(如 SM 参数设置为 4 或 5),以延长设备电池寿命。

    兼容性和支持


    兼容性
    - XBee/XBee-PRO S2C 802.15.4 RF 模块兼容多种开发工具和硬件平台,包括 Digi 的 XCTU 软件和 XBee 网络助手。
    - 支持与其他设备的串行通信,如 UART 和 SPI 接口。
    支持服务
    - Digi 提供技术支持,用户可通过电话或官方网站获取帮助。
    - 提供详细的用户手册和技术文档,便于用户快速上手。

    常见问题与解决方案


    1. 问题:模块无法正常启动。
    - 解决方法:检查供电电压是否在规定范围内,确保正确连接天线和复位引脚。
    2. 问题:通信中断。
    - 解决方法:调整模块的发射功率(PL 参数),增加发射距离;检查周围干扰源并采取屏蔽措施。

    总结和推荐


    综合评估
    XBee/XBee-PRO S2C 802.15.4 RF 模块是一款高性能、低功耗的无线通信解决方案,特别适合需要长距离和高可靠性的应用场景。其灵活的配置选项和广泛的适用性使其成为许多工业和消费级设备的理想选择。
    推荐结论
    强烈推荐此模块用于需要无线通信功能的设备设计中,特别是对于追求高效能和稳定性的用户。同时,结合 Digi 提供的技术支持和服务,能够进一步提升用户体验和项目成功率。

XBP24-API-001参数

参数
典型供电电流 215mA
模块/芯片分类 -
典型灵敏度 100dBm
最大工作供电电压 3.4V
最小工作频率 -
射频系列/标准 802.15.4
最小工作供电电压 2.8V
接收电流 55mA
支持协议 -
传输电流 215mA
接收机数量 -
接口类型 UART
最大数据速率 250Kbps
发送机数量 -
调制方式 DSSS
最大工作频率 -
典型输出功率 18dBm
安装方式 通孔安装
零件状态 最后售卖
包装方式 散装

XBP24-API-001厂商介绍

DIGI International是一家全球领先的物联网(IoT)解决方案提供商,专注于为各种行业提供嵌入式计算和网络连接解决方案。公司主营产品包括嵌入式计算机、串行设备服务器、无线设备、物联网网关和传感器等。

产品分类:
1. 嵌入式计算机:提供高性能、低功耗的嵌入式计算平台,适用于工业自动化、医疗设备等领域。
2. 串行设备服务器:实现串行设备与以太网之间的数据传输,广泛应用于远程监控、工业控制等领域。
3. 无线设备:提供Wi-Fi、蜂窝等多种无线通信模块,适用于远程数据传输、无线监控等场景。
4. 物联网网关:集成多种通信协议,实现设备与云平台之间的数据交互,适用于智慧城市、智能家居等领域。
5. 传感器:提供温度、湿度、压力等多种传感器,适用于环境监测、工业自动化等领域。

DIGI International的优势:
1. 丰富的产品线:提供多种类型的物联网解决方案,满足不同行业的需求。
2. 高度定制化:根据客户需求提供定制化的硬件和软件解决方案。
3. 强大的技术支持:提供专业的技术支持和售后服务,确保客户项目的顺利实施。
4. 广泛的应用领域:产品广泛应用于工业、医疗、能源、交通等多个行业,具有广泛的市场前景。

XBP24-API-001数据手册

厂牌 PDF简要描述 下载
DIGI INTERNATIONAL 无线收发芯片 DIGI INTERNATIONAL XBP24-API-001 XBP24-API-001数据手册

XBP24-API-001封装设计

查看详情并下载
Symbol
Footprint
3D Model
