XB24CASIT-001

产品分类: 无线收发芯片
厂牌: DIGI INTERNATIONAL
产品描述: 8dBm 45mA 802.15.4 31mA Module DSSS 3.6V 2.4GHz(Typ) 1Mbps SPI,UART 33mA 102dBm 2.1V 贴片安装,通孔安装 27.61mm(长度)*24.38mm(宽度)
供应商型号: SYE-XB24CASIT-001
供应商: 海外现货
标准整包数: 1

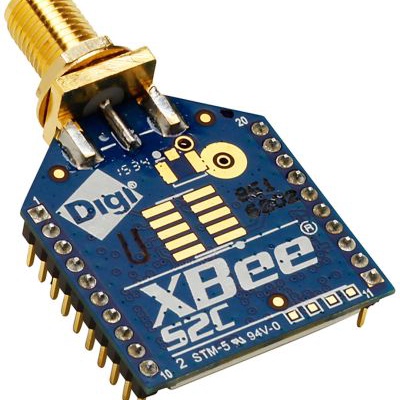

DIGI INTERNATIONAL 无线收发芯片 XB24CASIT-001

XB24CASIT-001概述

    # XBee/XBee-PRO S2C 802.15.4 RF模块技术手册解析

    1. 产品简介


    基本描述
    XBee/XBee-PRO S2C 802.15.4 RF模块是一款嵌入式无线解决方案,提供设备间的端到端连接。这些模块采用IEEE 802.15.4网络协议,支持点对多点或对等网络通信,适合高吞吐量且低延迟的应用场景。模块具有较低的功耗,并在工业温度范围内(-40°C至85°C)可靠运行。
    应用领域
    这类模块广泛应用于物联网(IoT)、智能城市、自动化控制、远程监控等领域。它们特别适合需要低功耗、高效能的无线传感器网络部署。

    2. 技术参数


    以下是XBee/XBee-PRO S2C的技术规格汇总:
    | 参数 | XBee值 | XBee-PRO值 |
    |
    | 工作频率 | ISM 2.4 GHz | ISM 2.4 GHz |
    | 支持信道 | 11-26 | 12-23 |
    | 外形尺寸 | 2.438×2.761 cm (TH) | 2.199×3.4 cm (SMT) |
    | 通信速率 | 250,000 b/s | 250,000 b/s |
    | 最大输出功率 | 6.3 mW (8 dBm) | 63 mW (18 dBm) |
    | 接收灵敏度 | -102 dBm (Boost) | -101 dBm |
    | 供电电压 | 2.1-3.6 V | 2.7-3.6 V |
    | 待机电流 | <1 μA | <1 μA |

    3. 产品特点和优势


    独特功能
    1. 双向通信:支持点对点及点对多点的通信模式,满足复杂网络需求。
    2. 灵活配置:通过AT命令可以快速配置参数,如数据速率、电源模式等。
    3. 低功耗设计:支持睡眠模式,大幅降低能耗,延长电池寿命。
    4. 兼容性强:支持UART和SPI接口,易于集成到现有系统中。
    市场竞争力
    XBee/XBee-PRO S2C在性能和价格之间取得了良好的平衡。其紧凑的外形和强大的射频性能使其成为低成本无线传感器网络的理想选择,尤其适合工业自动化和智能家居场景。

    4. 应用案例和使用建议


    典型应用场景
    1. 智能家居:用于温湿度传感器、门禁系统的无线连接。
    2. 工业监测:实时采集工业设备状态,如振动、温度等数据。
    3. 农业监控:用于土壤湿度、光照强度的无线数据采集。
    使用建议
    - 在室外部署时,建议使用外置天线(如U.FL或RPSMA),以提升信号覆盖范围。
    - 针对高功耗场景,可启用“Boost”模式以提高发射功率。
    - 配置网络时,需注意避免信道干扰,合理规划信道使用。

    5. 兼容性和支持


    兼容性
    XBee/XBee-PRO S2C模块支持与多种通信接口(如UART、SPI)无缝对接,适用于各种主流开发板。此外,其外形尺寸分为表面贴装(SMT)和通孔(TH)两种版本,便于不同应用场景的选择。
    支持服务
    Digi International提供详尽的技术文档和客户支持,可通过电话(+1 952.912.3444)或官网(www.digi.com/support)获取帮助。同时,技术支持团队还提供在线反馈邮箱(techcomm@digi.com)用于收集用户意见。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 模块无法正常启动 | 检查供电电压是否符合要求(2.1-3.6V)。 |
    | 数据传输不稳定 | 确认是否启用了CRL/CES校验功能。 |
    | 接收灵敏度下降 | 更换高性能天线或改善周围环境条件。 |

    7. 总结和推荐


    产品评估
    XBee/XBee-PRO S2C 802.15.4 RF模块凭借其高性能、低功耗和易用性,在无线传感器网络领域表现出色。无论是工业自动化还是消费级应用,该模块都能提供可靠的无线通信支持。
    推荐结论
    强烈推荐此模块用于需要高可靠性、低功耗的无线通信场景。其广泛的兼容性和完善的售后支持进一步增强了其市场竞争力。如果您正在寻找一款稳定高效的无线通信解决方案,这款模块无疑是理想之选。

XB24CASIT-001参数

参数
最大工作频率 2.4GHz(Typ)
调制方式 DSSS
典型灵敏度 102dBm
最小工作供电电压 2.1V
接收电流 31mA
接口类型 SPI,UART
传输电流 45mA
支持协议 -
接收机数量 -
典型输出功率 8dBm
最大工作供电电压 3.6V
射频系列/标准 802.15.4
模块/芯片分类 Module
最大数据速率 1Mbps
发送机数量 -
典型供电电流 33mA
最小工作频率 -
长*宽*高 27.61mm(长度)*24.38mm(宽度)
安装方式 贴片安装,通孔安装
应用等级 工业级
零件状态 新设计不推荐
包装方式 托盘

XB24CASIT-001厂商介绍

DIGI International是一家全球领先的物联网(IoT)解决方案提供商,专注于为各种行业提供嵌入式计算和网络连接解决方案。公司主营产品包括嵌入式计算机、串行设备服务器、无线设备、物联网网关和传感器等。

产品分类:
1. 嵌入式计算机:提供高性能、低功耗的嵌入式计算平台,适用于工业自动化、医疗设备等领域。
2. 串行设备服务器:实现串行设备与以太网之间的数据传输,广泛应用于远程监控、工业控制等领域。
3. 无线设备:提供Wi-Fi、蜂窝等多种无线通信模块,适用于远程数据传输、无线监控等场景。
4. 物联网网关:集成多种通信协议,实现设备与云平台之间的数据交互,适用于智慧城市、智能家居等领域。
5. 传感器:提供温度、湿度、压力等多种传感器,适用于环境监测、工业自动化等领域。

DIGI International的优势:
1. 丰富的产品线:提供多种类型的物联网解决方案,满足不同行业的需求。
2. 高度定制化:根据客户需求提供定制化的硬件和软件解决方案。
3. 强大的技术支持:提供专业的技术支持和售后服务,确保客户项目的顺利实施。
4. 广泛的应用领域:产品广泛应用于工业、医疗、能源、交通等多个行业,具有广泛的市场前景。

XB24CASIT-001数据手册

厂牌 PDF简要描述 下载
DIGI INTERNATIONAL 无线收发芯片 DIGI INTERNATIONAL XB24CASIT-001 XB24CASIT-001数据手册

XB24CASIT-001封装设计

查看详情并下载
Symbol
Footprint
3D Model
