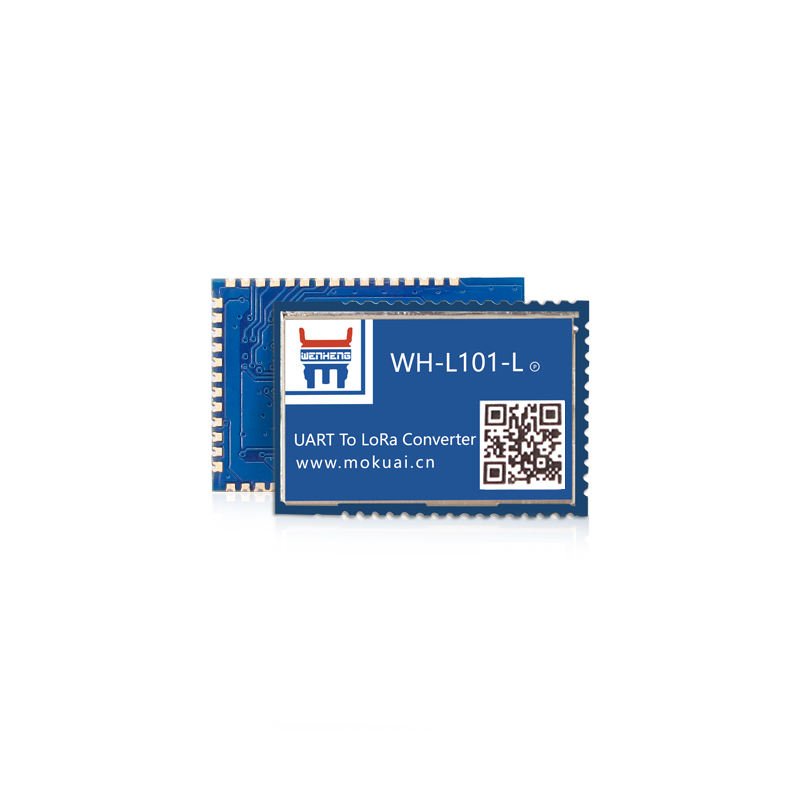

WH-L101-L-P

产品分类: 射频模块
产品描述: LoRa点对点模块
供应商型号: SG-WH-L101-L-P
供应商: 云汉优选
标准整包数: 5
USR/济南有人物联网 射频模块 WH-L101-L-P

WH-L101-L-P概述

    WH-L101 Wireless High-reliability 电子元器件技术手册

    产品简介


    WH-L101 是一款支持点对点通信协议(同时支持集中器通信的固件)的低频半双工 LoRa 模块。它的工作频段为 398~525 MHz,特别适用于无线数据传输,具备远距离通信、数据加密传输、AT指令配置等功能。这款模块以其优异的性能和稳定性,广泛应用于工业自动化、智能电网、物流追踪等多个领域。

    技术参数


    以下是 WH-L101 模块的主要技术规格:
    - 无线参数
    - 工作频段:398~525 MHz
    - 发射功率:
    - 1.8V~2.4V 时:10 dBm~17 dBm
    - 2.4V~3.6V 时:10 dBm~20 dBm
    - 接收灵敏度:-138.5 dBm@0.268 Kbps
    - 传输距离:3500 米(空旷视距,天线增益 3 dBi,高度大于 2 m,0.268 Kbps 空中速率)

    - 硬件参数
    - 工作电压:1.8V ~ 3.6V
    - 工作电流:
    - 发射电流:125 mA @ 3.3 V max
    - 接收电流:18 mA @ 3.3 V max
    - 休眠电流:3 μA @ 3.3 V
    - 工作温度:-40 ℃ ~ +85 ℃
    - 存储温度:-45 ℃ ~ +90 ℃
    - 工作湿度:10% ~ 90% RH (无凝露)
    - 存储湿度:10% ~ 90% RH (无凝露)
    - 尺寸:26.65 x 18.22 x 2.60 mm,SMT 封装

    产品特点和优势


    WH-L101 模块具备以下独特功能和优势:
    - 高效通信:398~525 MHz 的宽工作频段支持,确保在多种环境下都能保持稳定的通信。
    - 数据安全:支持数据加密传输,保障数据的安全性和隐私。
    - 灵活配置:内置看门狗,确保系统永不宕机。此外,支持多种工作模式和功耗模式,可满足不同场景的应用需求。
    - 低功耗设计:休眠电流仅 3 μA,非常适合电池供电的设备。
    - 小型化设计:26.65 x 18.22 x 2.60 mm 的小巧尺寸,适合各类嵌入式应用。

    应用案例和使用建议


    WH-L101 模块适用于多种应用场景,如工业自动化系统、智能电网监控、远程数据采集等。以下是一个简单的透传模式应用实例:
    - 应用案例:假设需要将传感器数据从一个位置传输到另一个位置。
    - 使用步骤:
    1. 使用串口分别将模块 A 和模块 B 接入 PC 机。
    2. 打开 LoRa 设置软件,依次点击打开串口、进入配置状态、读出参数、配置参数、重启,关闭 LoRa 设置软件。
    3. 启动两个 USR-TCP232-Test,分别连接模块 A 和模块 B。
    4. 使用模块 A 发送数据,模块 B 可以接收数据。
    - 使用建议:
    - 在配置模块时,请确保速率等级、信道和目标地址一致,以确保数据能够正常传输。
    - 如需提高数据传输安全性,建议启用数据加密功能。
    - 考虑到休眠电流较低,对于长期工作的设备,可以考虑使用休眠模式来节省电力。

    兼容性和支持


    WH-L101 模块具有良好的兼容性,支持多种工作模式和功耗模式,适用于各种嵌入式系统。厂商提供详细的用户手册和开发文档,并提供相应的技术支持服务,帮助用户更好地理解和使用该模块。

    常见问题与解决方案


    根据技术手册中的常见问题,以下是几个用户可能会遇到的问题及其解决方案:
    - 问题 1:模块无法正常通信。
    - 解决方案:检查模块的速率等级、信道和目标地址是否一致。确保所有参数正确无误。

    - 问题 2:数据传输不稳定。
    - 解决方案:尝试调整发射功率和前向纠错功能,开启数据加密功能以增强数据传输的稳定性。

    - 问题 3:模块进入低功耗模式后无法唤醒。
    - 解决方案:检查唤醒引脚是否正确连接,以及休眠时间是否过长。适当调整相关参数。

    总结和推荐


    WH-L101 模块凭借其卓越的通信性能、低功耗设计和灵活的配置选项,在工业自动化和物联网应用中表现优异。该模块不仅支持点对点通信协议,还支持多种功耗模式,适用于多种应用场景。经过充分的测试和验证,我们强烈推荐使用 WH-L101 模块,以满足您的各种需求。

WH-L101-L-P参数

参数
频段 -
接收电流 -
天线形式 焊盘 IPEX
芯片平台 -
调制方式 -
发射电流 -
发射功率 -
工作电压 -
数据速率 -
功耗 -
灵敏度 -
包装方式 托盘

WH-L101-L-P厂商介绍

USR公司是一家领先的高科技企业,专注于研发和生产各类高科技产品。公司主营产品包括:

1. 电子产品:包括智能手机、平板电脑、笔记本电脑等,广泛应用于个人消费、商务办公和教育领域。
2. 医疗设备:包括诊断设备、治疗设备和康复设备等,广泛应用于医院、诊所和康复中心。
3. 工业自动化:包括机器人、自动化生产线等,广泛应用于制造业、物流业和农业等领域。

USR的优势在于:

1. 技术创新:公司拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 质量可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:公司提供全方位的客户服务,包括售前咨询、售后支持和定制化服务等,满足客户的个性化需求。
4. 品牌影响力:公司凭借优质的产品和服务,赢得了广泛的市场认可和良好的口碑。

WH-L101-L-P数据手册

厂牌 PDF简要描述 下载
USR/济南有人物联网 射频模块 USR/济南有人物联网 WH-L101-L-P WH-L101-L-P数据手册

WH-L101-L-P封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 31.85
100+ ¥ 28.665
1000+ ¥ 26.46
库存: 100
起订量: 5 增量: 1
交货地:
最小起订量为:5
合计: ¥ 159.25
