113990583

产品分类: 射频模块
产品描述: Seeed Studio Bluetooth 蓝牙, 无线通信开发工具, 32MHz, 用于超低功耗无线应用
供应商型号: 713-113990583
供应商: Mouser
标准整包数: 1
SEEED STUDIO/深圳矽递科技 射频模块 113990583

113990583概述

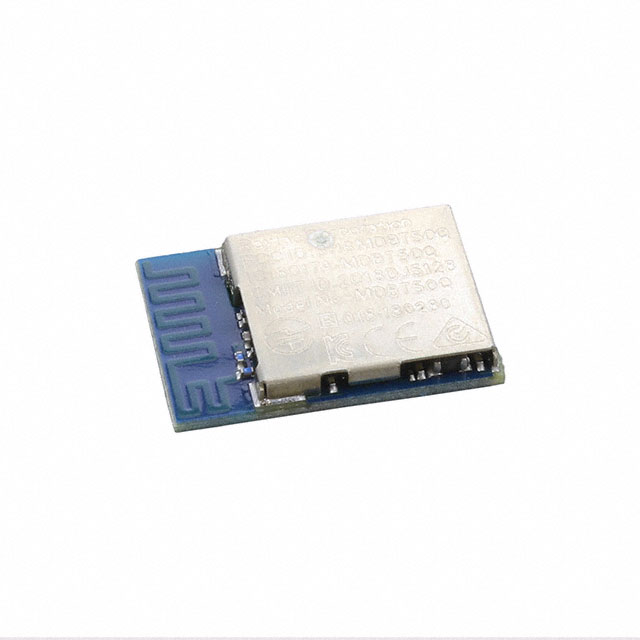

    MDBT50Q-P1M nRF52840 Based BLE Module

    1. 产品简介


    产品类型: Bluetooth 5.0模块
    主要功能: 支持蓝牙低能耗(Bluetooth Low Energy, BLE)通信,集成多种外设接口
    应用领域: 消费电子、智能家居、工业自动化、可穿戴设备、健康医疗设备等

    2. 技术参数


    - 尺寸: 15.50mm x 10.50mm x 2.20mm
    - 重量: G.W 15g, N.W 10g
    - 电池: 不包含
    - 认证: FCC, CE, IC, Telec, KC, SRRC, NCC
    - 工作温度范围: -40°C 至 +85°C
    - CPU: 32位ARM® Cortex™ M4F
    - 供电电压: 1.7V 至 5.5V
    - GPIO: 灵活且可配置的48个引脚
    - 无线传输:
    - 蓝牙5.0:支持2Mbps, 1Mbps, 500kbps, 125kbps
    - IEEE 802.15.4-2006:250kbps
    - 自定义2.4GHz:2Mbps, 1Mbps
    - 接收灵敏度:
    - 在1Mbps BLE模式下:-95dBm
    - 在125Kbps BLE模式下(长距离):-103dBm
    - 发射功率:
    - +8dBm(可降至-20dBm,每步降4dB)

    3. 产品特点和优势


    - 集成芯片天线: 集成芯片天线设计,使得模块更加紧凑。
    - 多协议支持: 支持蓝牙5.0、IEEE 802.15.4和2.4GHz RF等标准,使得模块具有高度的灵活性。
    - 高灵敏度和传输功率: 模块具有优异的接收灵敏度和较大的发射功率,适用于各种复杂的应用环境。
    - 多种外设接口: 支持多种外设接口,如GPIO、SPI、UART、I2C、I2S、PMD、PWM、ADC、NFC和USB,方便与其他设备连接。

    4. 应用案例和使用建议


    应用场景:
    - 智能门锁:利用模块的低功耗特性,实现远程控制和数据传输。
    - 健康监测设备:通过蓝牙5.0高数据速率和多通道特性,进行实时健康数据的传输和分析。
    - 工业传感器网络:利用模块的高度灵活性和稳定性,在复杂环境下实现数据采集和传输。
    使用建议:
    - 在选择电源电压时,根据具体需求调整到最合适的值,以确保模块的稳定运行。
    - 对于高灵敏度要求的应用,可以考虑使用长距离传输模式,提升接收灵敏度。

    5. 兼容性和支持


    - 兼容性: 该模块与nRF52、nRF51、nRF24L和nRF24AP系列的产品完全兼容,便于系统升级和替换。
    - 支持和服务: 提供详尽的技术文档和支持服务,帮助用户快速上手和解决可能遇到的问题。

    6. 常见问题与解决方案


    - 问题: 模块无法正常连接蓝牙设备
    解决方案: 检查蓝牙设置是否正确,确保模块和设备之间的距离合适,尝试重新配对。
    - 问题: 数据传输不稳定
    解决方案: 检查外部干扰源,优化天线布局,调整发射功率。
    - 问题: 供电电压不匹配
    解决方案: 确认供电电压在1.7V至5.5V范围内,调整外部电源或更换更合适的电源适配器。

    7. 总结和推荐


    MDBT50Q-P1M是一款基于Nordic nRF52840 SoC解决方案的蓝牙低能耗模块,具备出色的性能和丰富的接口功能。它在多个领域有着广泛的应用前景,尤其适合需要高可靠性、低功耗和多功能性的场合。鉴于其优秀的特性和广泛的兼容性,强烈推荐使用这款模块。

113990583参数

参数
功耗 -
发射电流 3.7mA~11.1mA
接收电流 2.3mA~32.7mA
发射功率 -
天线形式 Integrated,Trace
工作电压 -
频段 -
芯片平台 nRF52840
数据速率 2Mbps
调制方式 -
灵敏度 -
安装方式 贴片安装
零件状态 在售
包装方式 散装

113990583厂商介绍

Seeed Studio是一家总部位于中国深圳的电子模块和开发工具供应商,专注于为创客、工程师和教育工作者提供创新的硬件解决方案。公司主营产品包括传感器、模块、开发板、工具和套件等,广泛应用于物联网(IoT)、人工智能(AI)、机器人技术、智能家居、可穿戴设备等多个领域。

Seeed Studio的优势在于其强大的研发能力和快速响应市场变化的能力。公司不仅提供标准化的产品,还支持定制化服务,以满足客户的特定需求。此外,Seeed Studio还拥有一个活跃的社区,用户可以在这里分享项目、获取技术支持和灵感。公司的产品以其高性价比、易用性和创新性而受到全球用户的青睐。

113990583数据手册

厂牌 PDF简要描述 下载
SEEED STUDIO/深圳矽递科技 射频模块 SEEED STUDIO/深圳矽递科技 113990583 113990583数据手册

113990583封装设计

查看详情并下载
Symbol
Footprint
3D Model
