BMD-330-A-R

产品分类: 射频模块
厂牌: U-BLOX
产品描述: GFSK 11.2mA 15mA 2Mbps 1.7V Integrated,Trace nRF52810 贴片安装 14mm*9.8mm*1.9mm
供应商型号: 672-BMD-330-A-RTR-ND
供应商: Digi-Key
标准整包数: 1

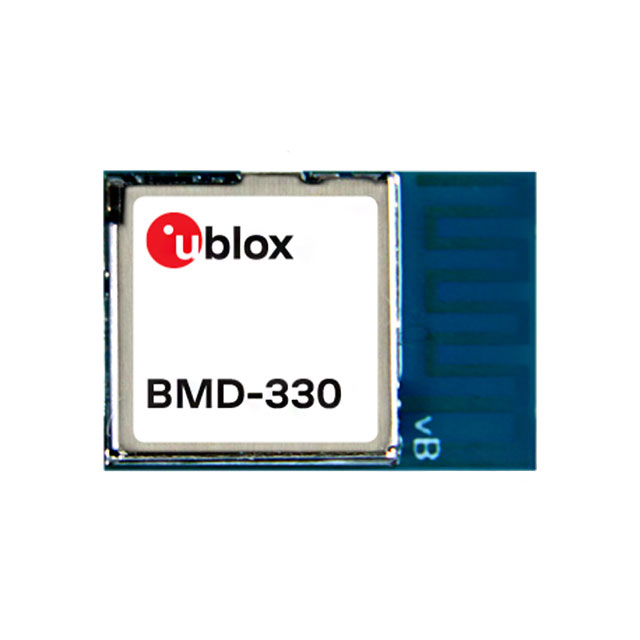

U-BLOX 射频模块 BMD-330-A-R

BMD-330-A-R概述

    # BMD-330 Bluetooth 5 Module: A Comprehensive Overview

    1. 产品简介


    基本介绍
    BMD-330模块是由Rigado公司开发的一款基于Nordic Semiconductor nRF52810 SoC的高性能、低功耗蓝牙5模块。其采用ARM® Cortex™ M4内核,内置2.4GHz收发器和集成天线,提供完整的射频解决方案,无需额外的射频设计,从而加速产品上市时间。BMD-330充分利用了nRF52810的所有功能和外设,能够驱动高需求应用,同时简化设计并降低物料清单(BOM)成本。凭借内部DC-DC转换器和智能电源管理,该模块提供了行业领先的功耗效率,适用于超低功耗敏感型应用。预认证的监管资格减轻了进入市场的负担,使其成为众多成本敏感型应用的理想选择。
    主要功能和应用领域
    BMD-330模块具有以下主要功能:
    - 支持蓝牙5,增强型速率为2Mbps(2M LE)。
    - 内置DC-DC转换器,实现高效的能源利用。
    - 预装Nordic SoftDevice,支持工厂映像和软设备更新。
    - 提供192kB嵌入式闪存和24kB RAM。
    - 具备12位/200KSPS模数转换器(ADC)。
    其应用领域广泛,涵盖以下方面:
    - 智能家居设备(如气候控制、照明、家用电器)。
    - 可穿戴设备(如健身追踪器、手表)。
    - 安全与安防系统(如访问控制、钥匙扣)。
    - 工业自动化(如酒店自动化、办公自动化)。
    - 无线传感器网络(如环境监测、工业远程监控)。

    2. 技术参数


    电气参数
    以下是关键的技术规格:
    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 供电电压 | 1.7 | 3.0 | 3.6 | V |
    | 输入高电平 | 0.7 x VCC VCC | V |
    | 输入低电平 | 0.0 0.3 x VCC | V |
    | 输出高电平 | VCC-0.4 VCC | V |
    | 输出低电平 | 0.0 VSS+0.4 | V |
    | 温度范围 | -40 85 | °C |
    射频参数
    - 频率范围:2.360GHz 至 2.500GHz
    - 调制方式:GFSK,支持1Mbps和2Mbps数据速率
    - 发射功率:最高+4dBm
    - 接收灵敏度:-96dBm(BLE模式)
    - 天线集成:-1dBi峰值增益
    功耗参数
    - 发射模式:+4dBm时为7.0mA,0dBm时为4.6mA
    - 接收模式:1Mbps下为4.6mA,2Mbps下为5.8mA
    - CPU运行模式:64MHz下典型值为2.4mA
    物理尺寸
    - 长度:14.0mm ± 0.3mm
    - 宽度:9.8mm ± 0.3mm
    - 高度:1.9mm ± 0.1mm

    3. 产品特点和优势


    独特功能
    - 集成nRF52810 SoC,支持蓝牙5协议栈,符合最新的工业标准。
    - 支持工厂固件更新和软设备升级,确保模块始终保持最新功能。
    - 提供32个通用输入输出引脚(GPIO),便于多种外围设备连接。
    市场竞争力
    - 小巧紧凑的设计使其非常适合空间受限的应用场景。
    - 超低功耗特性降低了整体系统的能耗需求,延长了电池寿命。
    - 内置加密引擎(AES-128),确保数据传输安全可靠。

    4. 应用案例和使用建议


    应用案例
    - 智能家居:用于智能灯光控制,通过蓝牙连接中央控制器管理多个灯具。
    - 健康医疗设备:集成到便携式心率监测仪中,实时传输数据至智能手机应用。
    - 工业物联网:作为无线传感器节点,采集现场环境数据并通过云端处理分析。
    使用建议
    - 在设计阶段应优先考虑电源布局,尤其是高频信号可能对天线性能造成干扰的区域。
    - 遵循模块推荐的PCB布局指南,确保最佳的射频性能。

    5. 兼容性和支持


    兼容性
    BMD-330与BMD-300、BMD-301和BMD-340模块保持针脚兼容,支持快速迭代设计。
    支持与维护
    Rigado提供详尽的技术文档、参考设计和客户支持服务,帮助开发者解决开发过程中的各种难题。

    6. 常见问题与解决方案


    问题1:如何启动模块?
    解决方案:将RESET引脚置低电平,随后释放以完成复位操作。
    问题2:接收灵敏度偏低怎么办?
    解决方案:检查射频路径是否有阻抗匹配不当的情况,并调整匹配网络设置。

    7. 总结和推荐


    综合评估
    BMD-330是一款高度灵活且经济高效的蓝牙5模块,适用于广泛的低功耗物联网应用场景。其卓越的射频性能、强大的计算能力和丰富的外设接口使其在市场上极具竞争力。
    推荐结论
    对于需要高效、低功耗和多功能集成的开发者而言,BMD-330是一个理想的选择。无论是初学者还是专业工程师,都可以通过Rigado提供的全面资源快速启动项目。因此,强烈推荐使用这款模块进行开发。

BMD-330-A-R参数

参数
调制方式 GFSK
频段 -
发射电流 15mA
芯片平台 nRF52810
工作电压 1.7V
灵敏度 -
天线形式 Integrated,Trace
数据速率 2Mbps
发射功率 -
功耗 -
接收电流 11.2mA
长*宽*高 14mm*9.8mm*1.9mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

BMD-330-A-R厂商介绍

u-blox是一家总部位于瑞士的全球领先的定位和无线通信技术提供商,专注于为汽车、工业、消费电子等领域提供高精度定位解决方案和无线通信模块。公司成立于1997年,在全球设有多个研发中心和销售网络。

u-blox的主营产品分为两大类:定位产品和无线通信产品。定位产品包括GNSS(全球导航**系统)模块、天线和高精度定位系统,广泛应用于汽车导航、无人机、智能交通、农业等领域。无线通信产品包括蜂窝模块、短距离无线模块(如Wi-Fi、蓝牙、Zigbee等)和无线局域网模块,应用于物联网、远程监控、智能穿戴设备等领域。

u-blox的优势在于其产品的高精度、低功耗和高可靠性。公司不断研发创新,提供多种技术组合的解决方案,满足不同行业和应用场景的需求。此外,u-blox还提供全面的技术支持和定制服务,帮助客户快速实现产品上市。

BMD-330-A-R数据手册

厂牌 PDF简要描述 下载
U-BLOX 射频模块 U-BLOX BMD-330-A-R BMD-330-A-R数据手册

BMD-330-A-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
