BMD-360-A-R

产品分类: 射频模块
厂牌: U-BLOX
产品描述: GFSK 11.2mA 15.4mA 2Mbps Integrated,Trace nRF52811 贴片安装
供应商型号: SYE-BMD-360-A-R
供应商: 海外现货
标准整包数: 1

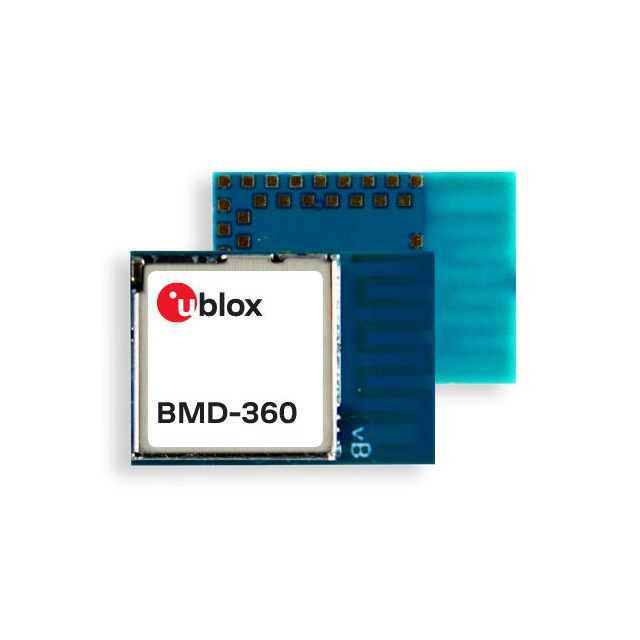

U-BLOX 射频模块 BMD-360-A-R

BMD-360-A-R概述

    BMD-360蓝牙5.1低功耗模块技术手册解析

    产品简介


    BMD-360是一款独立的蓝牙5.1低功耗模块,符合IEEE 802.15.4标准。该模块基于Nordic Semiconductor的nRF52811 SoC(系统级芯片),能够实现多种协议支持,如蓝牙低功耗和Thread及Zigbee协议。BMD-360可由原始设备制造商在其自身应用中嵌入Nordic SDK集成开发环境(IDE)来扩展其蓝牙低功耗栈。该模块具有强大的处理能力、超低功耗和丰富的接口,广泛应用于各种物联网设备。

    技术参数


    - 蓝牙版本:蓝牙5.1低功耗,支持LE Coded PHY(长距离)、LE 2M PHY、LE 1M PHY、广告扩展、CSA #2、AoA/AoD。
    - 蓝牙安全性:AES-128。
    - IEEE 802.15.4:支持Thread协议(OpenThread、Thread 1.1兼容)和Zigbee 3.0协议。
    - 频率范围:2.360 GHz到2.500 GHz。
    - 调制方式:GFSK在1 Mbps和2 Mbps下,QPSK在250 Kbps下。
    - 发射功率:最高+4 dBm。
    - 接收灵敏度:蓝牙低功耗1M模式下为-97 dBm,Coded PHY模式下为-104 dBm。
    - 电流消耗:
    - 发射模式:+4 dBm时为7.0 mA,0 dBm时为4.6 mA。
    - 接收模式:1 Mbps时为4.6 mA(启用DCDC时),11.2 mA(2 Mbps时)。
    - CPU运行模式:64 MHz时为2.2 mA(启用DCDC时)。
    - 尺寸:长度14.0 mm,宽度9.8 mm,高度1.9 mm。

    产品特点和优势


    BMD-360具有以下显著特点和优势:
    - 高性能处理器:内置Arm® Cortex®-M4 32位处理器,最高运行频率达64 MHz。
    - 低功耗设计:集成DC-DC转换器和智能电源控制,实现卓越的能效。
    - 多功能接口:提供多个GPIO引脚、UART、SPI、I2C等接口,易于集成到各种应用中。
    - 灵活的应用场景:适用于低功耗传感器、健身设备、智能家居等多种物联网应用。
    - 简化设计:预认证的设计减少了进入市场的复杂性,加速产品上市时间。

    应用案例和使用建议


    BMD-360已在多个领域得到广泛应用,例如:
    - 家庭自动化:通过低功耗传感器实现智能家居系统的互联互通。
    - 工业监控:在工业环境中部署无线传感器网络,进行实时监控。
    - 健康护理:智能穿戴设备可以监测用户的生理指标,提供健康数据。
    使用建议:
    - 在设计应用时,考虑将多个GPIO引脚用于不同的传感器接口,以减少外部组件数量。
    - 调整发射功率以适应不同的应用场景,确保设备在复杂环境中依然保持稳定通信。

    兼容性和支持


    BMD-360与BMD-300、BMD-301、BMD-330、BMD-340和BMD-341系列模块具有相同的引脚布局,便于不同型号之间的替换。厂商提供了详尽的技术文档和开发者资源,包括Nordic SDK和nRF Connect SDK,以帮助用户快速开发应用。

    常见问题与解决方案


    - 问题:如何进行固件更新?
    - 解决方案:通过空中下载(OTA)方式更新固件,确保模块始终处于最新状态。

    - 问题:模块在不同温度下的性能变化?
    - 解决方案:根据技术手册,BMD-360的工作温度范围为-40°C到+85°C,确保在设计过程中充分考虑环境温度对模块的影响。

    总结和推荐


    综上所述,BMD-360是一款功能强大且灵活性高的蓝牙低功耗模块,特别适合需要高集成度和低功耗特性的物联网应用。其丰富多样的接口和先进的技术规格使其在市场上具备较强的竞争力。强烈推荐开发人员选择BMD-360作为新项目的首选模块,以满足各类物联网设备的需求。

BMD-360-A-R参数

参数
数据速率 2Mbps
工作电压 -
灵敏度 -
发射功率 -
频段 -
功耗 -
发射电流 15.4mA
芯片平台 nRF52811
调制方式 GFSK
接收电流 11.2mA
天线形式 Integrated,Trace
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

BMD-360-A-R厂商介绍

u-blox是一家总部位于瑞士的全球领先的定位和无线通信技术提供商,专注于为汽车、工业、消费电子等领域提供高精度定位解决方案和无线通信模块。公司成立于1997年,在全球设有多个研发中心和销售网络。

u-blox的主营产品分为两大类:定位产品和无线通信产品。定位产品包括GNSS(全球导航**系统)模块、天线和高精度定位系统,广泛应用于汽车导航、无人机、智能交通、农业等领域。无线通信产品包括蜂窝模块、短距离无线模块(如Wi-Fi、蓝牙、Zigbee等)和无线局域网模块,应用于物联网、远程监控、智能穿戴设备等领域。

u-blox的优势在于其产品的高精度、低功耗和高可靠性。公司不断研发创新,提供多种技术组合的解决方案,满足不同行业和应用场景的需求。此外,u-blox还提供全面的技术支持和定制服务,帮助客户快速实现产品上市。

BMD-360-A-R数据手册

厂牌 PDF简要描述 下载
U-BLOX 射频模块 U-BLOX BMD-360-A-R BMD-360-A-R数据手册

BMD-360-A-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
