317030213

产品分类: 射频模块
产品描述: 13mA 11.6mA 2Mbps 1.7V Integrated,Chip nRF52832 贴片安装 16mm*10mm*2.2mm
供应商型号: ET-3932109
供应商: 海外现货
标准整包数: 1
SEEED STUDIO/深圳矽递科技 射频模块 317030213

317030213概述

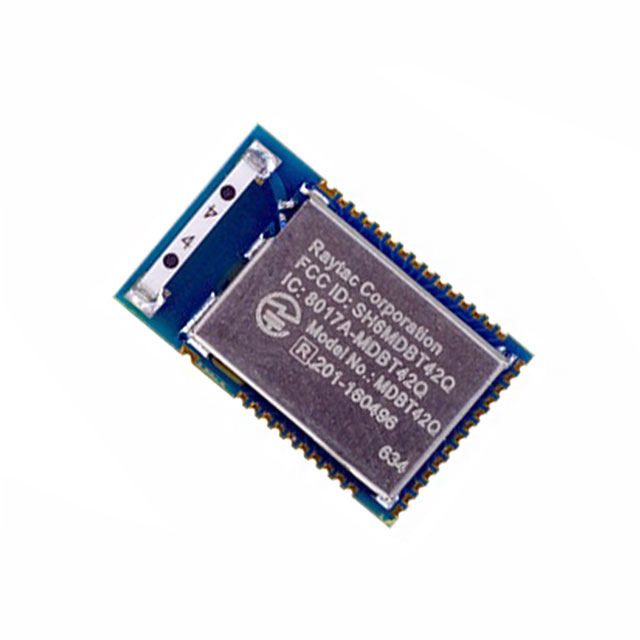

    MDBT42Q - nRF52832 基于蓝牙低功耗(BLE)模块

    产品简介


    MDBT42Q 是一款专为蓝牙 4.0、4.1 和 4.2 标准设计的模块,集成了 Nordic 的 nRF52832 SoC 解决方案。这款模块具备多种通信接口,如 GPIO、SPI、UART、I2C、I2S、PWM 和 ADC,便于连接外设和传感器。它的主要功能包括低功耗设计和双重传输模式(BLE 和 2.4GHz RF),并且在开放空间中的有效传输距离超过 80 米。这些特性使其广泛应用于物联网(IoT)、家庭自动化、传感器网络、建筑自动化等领域,例如健康监测设备、个人区域网络(PAN)、健身传感器、遥控器、游戏控制器、智能手表和遥控玩具等。

    技术参数


    - 处理器:32位ARM Cortex-M4F
    - 存储:512KB闪存和64KB RAM
    - 无线电:多协议2.4GHz无线电
    - 无线传输:支持BLE 4.0、4.1和4.2
    - 输出功率:可编程输出功率,范围从+4dBm到-20dBm
    - 电源电压范围:1.7V至3.6V
    - 尺寸:16mm × 10mm × 2.2mm
    - 供电:外部晶振32MHz±40ppm(用于蓝牙);±50ppm(用于ANT Plus)
    - 兼容性:与nRF51、nRF24AP和nRF24L系列无线芯片空中兼容
    - 认证:通过FCC(美国)、CE(欧洲)、IC(加拿大)、TELEC(日本)、KCC(韩国)、SRRC(中国)和NCC(台湾)的主要地区认证
    - 其他特性:全系列数字接口,带有EasyDMA功能;AES加密协处理器;集成直流/直流降压转换器;独立的电源管理;多种定时器计数器

    产品特点和优势


    MDBT42Q 模块凭借其高性能的处理能力和丰富的接口选项,在众多同类产品中脱颖而出。它拥有高灵敏度和可靠的无线传输能力,使其非常适合需要长距离传输的应用场合。此外,模块的低功耗特性使得其在电池供电设备中具有显著优势。它的紧凑设计(仅 16mm x 10mm x 2.2mm)以及广泛的供电范围(1.7V至3.6V),进一步增强了其灵活性和应用范围。

    应用案例和使用建议


    MDBT42Q 在多个领域有着广泛的应用,比如智能家居系统、工业自动化控制系统和个人穿戴设备等。对于使用该模块进行开发的工程师而言,应特别注意其兼容的编程工具链和支持库,以确保高效的开发过程。可以利用nRF5 SDK和Adafruit的Bluefruit52库来简化开发流程。在具体应用中,需要根据实际需求选择合适的天线配置和输出功率设置,以优化性能。

    兼容性和支持


    MDBT42Q 与其他标准BLE芯片(如nRF51、nRF24AP和nRF24L系列)的空中兼容性意味着它能够与各种现有设备无缝对接。此外,制造商还提供了详尽的技术文档和社区支持,包括FCC文件、IC文件、TELEC文件、KCC文件、SRRC文件和NCC文件,以及针对各种认证要求的详细信息。如果有任何技术问题,可以通过访问 Raytac 的官方网站寻求帮助。

    常见问题与解决方案


    1. 如何对模块进行编程?
    - 使用JLink Segger编程器进行初始编程。后续可通过UART重新编程。推荐使用Adafruit的解决方案,因为它支持直接从Arduino IDE进行编程。

    2. 能否手动焊接此模块?
    - 虽然焊接过程有一定难度,但通过使用焊膏并采用专业设备,可以实现成功焊接。
    3. 是否支持ANT协议?
    - 通过加载nRF52832的S212 ANT SoftDevice或S332并发ANT/蓝牙低功耗(BLE)SoftDevice,可以支持ANT协议。

    总结和推荐


    MDBT42Q 作为一款基于Nordic nRF52832 SoC的蓝牙低功耗模块,以其高性能、低功耗和丰富的功能接口,在多个应用领域中展现出了强大的竞争力。它不仅适用于需要长距离传输的应用,还适合便携式和电池供电设备。对于正在寻找可靠且功能全面的BLE模块的开发者来说,MDBT42Q 是一个值得考虑的选择。总的来说,我们强烈推荐MDBT42Q 作为新一代物联网应用中的关键组件。

317030213参数

参数 值
调制方式 -
发射功率 -
功耗 -
天线形式 Integrated,Chip
数据速率 2Mbps
接收电流 13mA
工作电压 1.7V
频段 -
芯片平台 nRF52832
灵敏度 -
发射电流 11.6mA
长*宽*高 16mm*10mm*2.2mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 散装
