114992732

产品分类: 射频模块
产品描述:
供应商型号: 1597-114992732-ND
供应商: Digi-Key
标准整包数: 1
SEEED STUDIO/深圳矽递科技 射频模块 114992732

114992732概述

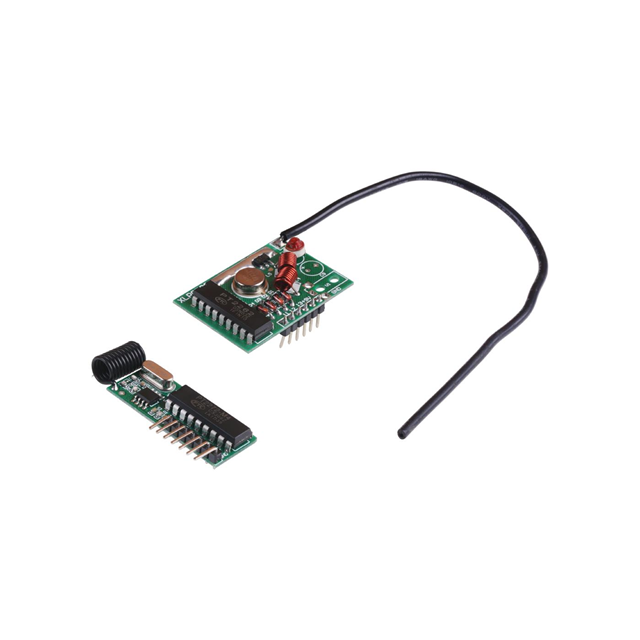

    超长距离RF发射接收套件:315MHz/433MHz
    本产品是一款超长距离的RF发射接收套件,采用VCO和PLL技术,具备稳定频率和强大的抗干扰能力。可直接用于各类项目,如无线数据传输和远程控制。

    1. 产品简介


    - 产品类型:RF发射接收套件
    - 主要功能:支持超远距离无线通信,适用于无线数据传输和远程控制
    - 应用领域:汽车遥控门锁、遥控开门器、无线安全报警系统、窗帘机、工业控制器、无线数据传输、模型遥控器、无线玩具控制等

    2. 技术参数


    - 工作电压:发射器(3-9V),接收器(3-5V)
    - 工作电流:50mA(9VDC)
    - 工作原理:Superhet(VCO, PLL)
    - 调制方式:OOK/ASK
    - 工作频段:315MHz;433.92MHz(定制服务可用)
    - 操作温度:-20℃ 至 +75℃
    - 带宽:200KHz
    - 灵敏度:-110dBm(50Ω)
    - 调制速率:<10Kbps
    - 编码形式:PT2272
    - 发射距离:2KM(无干扰的开阔区域)
    - 天线长度:发射器18cm,接收器24cm

    3. 产品特点和优势


    - 低功耗:发射器约6.0mA(5V)/5.0mA(3.3V)
    - 高接收灵敏度:-110dBm@10kbps
    - 发射距离:2KM(无干扰的开阔区域)
    - 宽温度范围:-20℃至+75℃
    - 灵活的应用:面包板和PCB友好
    - 强大的辐射抑制能力:无相互干扰,不影响接收距离

    4. 应用案例和使用建议


    - 应用案例:
    - 汽车遥控门锁
    - 遥控开门器
    - 无线安全报警
    - 遥控窗帘机
    - 工业无线控制器
    - 无线数据传输
    - 无线遥控模型
    - 无线玩具控制
    - 使用建议:
    - 在实际应用中,发射器和接收器通常需要独立供电。例如,可以使用电池包供电。
    - 可以连接多种信号端口,实现多样化的无线控制功能。例如,将LED改为受控对象,并使用多个信号端口实现多种信号系统的无线控制。
    - 在应用开发过程中,可以通过增加光传感器来实现光开关的自动控制,根据光照强度自动调节亮度。

    5. 兼容性和支持


    - 兼容性:本产品支持315MHz和433.92MHz频段,可根据需求定制其他频段。
    - 支持:遇到技术问题时,可以在Seeed Studio论坛寻求帮助。请访问:https://wiki.seeedstudio.com/RF-Transmitter-and-Receiver-Link-Kit-315MHz-433MHz/

    6. 常见问题与解决方案


    - Q:如何提高接收灵敏度?
    - A:保持天线直立,确保发射器和接收器之间的距离尽可能短。

    - Q:如何降低功耗?
    - A:适当降低发射功率,选择合适的电源电压。
    - Q:如何避免干扰?
    - A:选择开阔区域进行安装,确保发射器和接收器之间没有障碍物。

    7. 总结和推荐


    这款超长距离RF发射接收套件在性能上表现出色,具有稳定的频率、强大的抗干扰能力和较长的发射距离。特别适合于需要长距离无线通信的应用场景。虽然它的操作简单,但通过适当的配置和使用建议,可以实现复杂的功能。强烈推荐给需要无线控制和数据传输的开发者和工程师。

114992732参数

参数 值
灵敏度 -
芯片平台 -
工作电压 -
接收电流 -
天线形式 -
频段 -
发射功率 -
功耗 -
发射电流 -
调制方式 -
数据速率 -
零件状态 在售
包装方式 散装

114992732厂商介绍

Seeed Studio(矽递科技)开发和生产面向物联网与边缘计算的硬件,产品包括开发板、传感器、无线通信模组、边缘计算设备和开放式硬件平台。公司还提供小批量制造和硬件定制服务,支持从原型到部署。

在云汉芯城,用户可通过完整 MPN、产品类别或 BOM 查询 Seeed Studio/深圳矽递科技 相关型号,如 102010448、102990803、113990583、316040001 等,并进一步核对 datasheet、库存、MOQ/SPQ、交期、合规文件需求和可替代型号信息。

【采购提示】型号规格请以 datasheet 为准;库存、价格、MOQ/SPQ 和交期请以实时查询、RFQ 回复或销售确认为准。

114992732数据手册

厂牌 PDF简要描述 下载
SEEED STUDIO/深圳矽递科技 射频模块 SEEED STUDIO/深圳矽递科技 114992732 114992732数据手册

114992732封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 19.55 ¥ 165.1975
库存: 45
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 165.19
