LR43B_V1.01

产品分类: 射频模块
产品描述: ASK调幅 2.5mA 433.92/315Mhz 9.6Kbps -113dBm 2V~5.5V 22mm*9mm*5mm
供应商型号: 14M-LR43B_V1.01
供应商: 云汉优选
标准整包数: 1

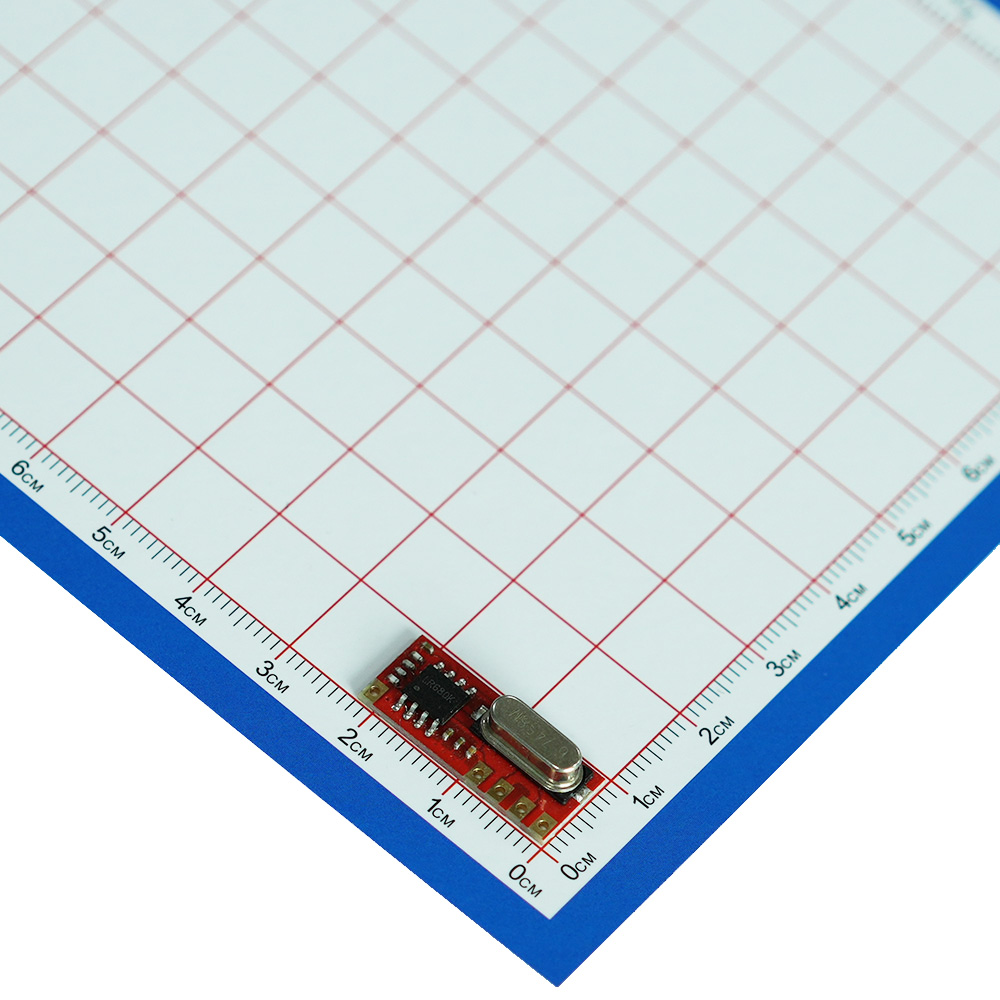

FENGNIAORF/深圳蜂鸟无线 射频模块 LR43B_V1.01

LR43B_V1.01概述

    LR43B 接收模块技术手册解析



    产品简介




    LR43B 接收模块是一款具有自主专利技术的ASK超外差接收模块。该模块广泛应用于无线遥控领域,具备高灵敏度、远距离通信能力以及优异的抗干扰性能。它采用了高性能的RF集成芯片,内部集成了射频放大器、混频器、中频放大器、频率综合器、自动增益控制、参考振荡器、滤波器、解调器等所有必要的功能模块,确保了高效的信号处理和可靠的数据传输。


    技术参数




    - 工作频率:315 MHz(LR33B) / 433.92 MHz (LR43B)
    - 工作电压:2.0 V - 5.5 V
    - 工作电流:2.5 mA(LR43B)/ 2 mA(LR33B)
    - 调制方式:ASK/OOK
    - 灵敏度:-113 dBm
    - 频率带宽:350 kHz
    - 天线阻抗:50 Ω
    - 数据输入:兼容CMOS 3-5 V电平标准
    - 外形尺寸:22 mm x 9 mm x 5 mm [宽 x 长 x 厚]
    - 工作温度:-20°C 至 +75°C(可定制工业级)


    产品特点和优势




    LR43B 接收模块具备以下几个显著的优势:

    - 抗电机干扰:有效的降低了电机等强干扰源对信号传输的影响。
    - 高灵敏度:高达-113 dBm的灵敏度保证了接收端能够稳定地捕捉到微弱的信号。
    - 远距离通信:通过先进的ASK/OOK调制技术和高灵敏度设计,实现远距离通信。
    - 宽工作温度范围:适合于各种严苛的工作环境,包括工业级定制选项。


    应用案例和使用建议




    应用案例


    LR43B 接收模块适用于多种无线遥控系统,例如智能家居、安防监控、工业自动化等领域。它能有效提升系统的通信质量和可靠性,减少误操作的概率。

    使用建议


    1. 电源稳定性:确保稳定的电源供应,可以采取适当的滤波措施,以减少干扰。避免使用高频率DC-DC转换器,推荐使用低频率版本。
    2. 天线配置:建议根据具体应用场景选择合适的天线类型。例如,如果需要更强的穿透能力,可以选择FTP24贴片天线(433 MHz,6.0 dBi)。同时,确保天线正确放置,避免靠近金属物体。
    3. 信号调试:初次安装时建议进行信号强度和传输距离的测试,以便根据实际情况调整接收模块的位置和天线配置。


    兼容性和支持




    - 兼容性:LR43B 接收模块支持多种类型的天线(拉杆天线、PCB天线和贴片天线),便于用户根据实际需求选择合适的天线方案。
    - 技术支持:制造商提供了全面的技术支持和咨询服务,可以通过电话或微信二维码获取。同时,提供了样品申请服务,方便客户进行试用和测试。


    常见问题与解决方案




    1. Q:为何接收信号不稳定?
    A:可能是因为电源不够稳定或天线放置不当。建议检查电源滤波电路,并确保天线展开且远离金属物体。

    2. Q:如何选择合适的天线?
    A:根据具体的应用场景和要求,选择不同类型的天线。例如,如果需要更强的穿透力,可以选择贴片天线(如FTP24);如果需要更远的通信距离,可以选择较长的拉杆天线。


    总结和推荐




    综上所述,LR43B 接收模块凭借其高灵敏度、远距离通信能力和优异的抗干扰性能,成为无线遥控领域的理想选择。其宽广的工作温度范围和多种兼容的天线类型使其适用于多种复杂的环境和应用场景。对于希望提升无线通信可靠性的用户来说,这款模块是一个值得推荐的选择。

LR43B_V1.01参数

参数
接收电流 -
芯片平台 -
天线形式 -
数据速率 9.6Kbps
工作电压 2V~5.5V
频段 433.92/315Mhz
功耗 -
灵敏度 -113dBm
发射电流 2.5mA
调制方式 ASK调幅
发射功率 -
长*宽*高 22mm*9mm*5mm

LR43B_V1.01厂商介绍

fengniaoRF是一家专注于射频(RF)和微波领域的高科技公司。公司主营产品包括射频放大器、射频混频器、射频开关、射频滤波器、射频衰减器、射频电缆组件等。这些产品广泛应用于通信、**、****、****、医疗设备、测试测量等多个领域。

fengniaoRF的优势在于:

1. 技术领先:公司拥有一支经验丰富的研发团队,不断推出性能优越的新产品,满足市场需求。

2. 品质可靠:公司严格遵循国际质量管理体系,确保产品质量稳定可靠。

3. 定制服务:公司可根据客户需求,提供定制化的产品解决方案。

4. 快速响应:公司具备快速响应市场变化的能力,及时为客户提供技术支持和服务。

5. 价格合理:公司通过规模化生产和优化供应链管理,为客户提供具有竞争力的价格。

总之,fengniaoRF凭借其技术优势、品质保证、定制服务和快速响应,为客户提供优质的射频和微波产品,助力客户在各自领域取得成功。

LR43B_V1.01数据手册

厂牌 PDF简要描述 下载
FENGNIAORF/深圳蜂鸟无线 射频模块 FENGNIAORF/深圳蜂鸟无线 LR43B_V1.01 LR43B_V1.01数据手册

LR43B_V1.01封装设计

查看详情并下载
Symbol
Footprint
3D Model
