76000956

产品分类: 射频模块
厂牌: DIGI INTERNATIONAL
产品描述: XBee RF Transceiver Development Board
供应商型号: SYE-76000956
供应商: 海外现货
标准整包数: 1
DIGI INTERNATIONAL 射频模块 76000956

76000956概述

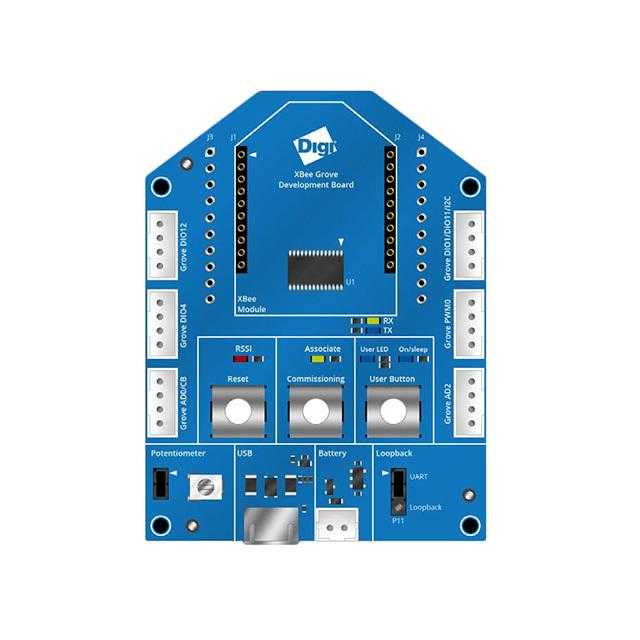

    # XBee Grove Development Board 技术手册

    1. 产品简介


    基本介绍
    XBee Grove Development Board 是一款简单易用的开发板,专为评估 XBee 模块而设计。它能够将任何 XBee 或 XBee-PRO 模块连接到 PC 或微控制器上,适用于各种无线通信场景。此开发板的一大特色是配备了多个 Grove 连接器,可以直接插入 Grove 模块以扩展功能。更多关于 Grove 模块的信息可参考 Seeed Studio 的维基页面。
    目前该开发板提供两种版本:通孔版(THT)和表面贴装版(SMT),以满足不同用户的需求。

    2. 技术参数


    以下是 XBee Grove Development Board 的关键技术规格:
    | 参数类别 | 描述 |

    | 尺寸 | 44.8mm x 66mm |
    | 供电方式 | USB 或外部电池(2mm 间距 PH 类型 JST 连接器) |
    | 电源管理 | 5V 输入,通过 3.3V 调节器输出高达 500mA |
    | XBee 接口 | 两个 10 针 THT 2mm 插座,兼容常规 XBee 和可编程 XBee 模块 |
    | USB 功能 | 包含 microUSB 连接器,支持 RS232 转换器(FT232RL 芯片) |
    | 接口支持 | 提供 DIO、PWM、RSSI、AD、I2C 等多种信号接口 |
    | Grove 连接器 | 六个 Grove 连接器,支持数字、模拟和 I2C 设备 |
    | 温度范围 | 工作温度:-40°C 至 +85°C |

    3. 产品特点和优势


    独特功能与优势
    1. Grove 扩展性:内置多个 Grove 连接器,可轻松接入 Grove 模块,简化原型设计。
    2. 双供电模式:支持 USB 和外部电池供电,适应不同场景需求。
    3. 多功能调试工具:包含复位按钮、配置按钮、状态指示灯等,方便快速测试与调试。
    4. 灵活性高:支持普通和可编程 XBee 模块,适用于工业和消费级应用。
    5. 开源兼容性:提供详细文档和开源支持,便于开发者进行二次开发。
    这些特点使得 XBee Grove Development Board 成为无线通信领域开发的理想选择,具有较强的市场竞争力。

    4. 应用案例和使用建议


    实际应用场景
    1. 智能家居设备:通过 Grove 模块连接传感器(如温湿度传感器)实现家庭自动化控制。
    2. 工业监控系统:利用 RSSI 指示灯监测信号强度,优化网络覆盖。
    3. 机器人控制:结合 I2C 和数字接口,实现远程控制机械臂或其他装置。
    使用建议
    1. 在首次使用时,确保正确配置三针跳线以启用 USB 或 UART 模式。
    2. 对于需要低功耗运行的应用,可以关闭未使用的 Grove 模块以节省能源。
    3. 在开发过程中,可借助配置按钮简化网络节点部署流程。

    5. 兼容性和支持


    XBee Grove Development Board 具有良好的兼容性,能够无缝集成到现有硬件生态中。同时,Seeed Studio 提供完善的用户支持服务,包括在线文档、论坛讨论和技术支持热线。
    此外,开发板还可与 Arduino、Raspberry Pi 等主流平台协作,进一步拓展其应用场景。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 板子无法正常启动 | 检查供电是否正常;确认跳线位置设置正确 |
    | RSSI 指示灯不亮 | 确保 XBee 模块已正确连接且网络中存在数据传输 |
    | 数据通信失败 | 检查串口波特率设置是否匹配 |
    | Grove 模块无法识别 | 更换 Grove 模块或重新插拔 |

    7. 总结和推荐


    综合评估
    XBee Grove Development Board 凭借其模块化设计、丰富的接口和支持能力,在无线通信开发领域表现出色。其易于使用的特点尤其适合初学者和小型项目团队,同时也能够满足专业开发者的高级需求。
    推荐使用场景
    1. 教育培训:为学生提供一个直观的学习平台。
    2. 个人爱好者:便捷搭建 IoT 项目原型。
    3. 商业开发:作为模块化硬件基础平台,加速产品研发进程。
    综上所述,强烈推荐此款开发板给对无线通信感兴趣的开发者!

76000956参数

参数
灵敏度 -
芯片平台 -
数据速率 -
发射电流 -
调制方式 -
工作电压 -
功耗 -
发射功率 -
天线形式 -
频段 -
接收电流 -
零件状态 在售
包装方式 散装

76000956厂商介绍

DIGI International是一家全球领先的物联网(IoT)解决方案提供商,专注于为各种行业提供嵌入式计算和网络连接解决方案。公司主营产品包括嵌入式计算机、串行设备服务器、无线设备、物联网网关和传感器等。

产品分类:
1. 嵌入式计算机:提供高性能、低功耗的嵌入式计算平台,适用于工业自动化、医疗设备等领域。
2. 串行设备服务器:实现串行设备与以太网之间的数据传输,广泛应用于远程监控、工业控制等领域。
3. 无线设备:提供Wi-Fi、蜂窝等多种无线通信模块,适用于远程数据传输、无线监控等场景。
4. 物联网网关:集成多种通信协议,实现设备与云平台之间的数据交互,适用于智慧城市、智能家居等领域。
5. 传感器:提供温度、湿度、压力等多种传感器,适用于环境监测、工业自动化等领域。

DIGI International的优势:
1. 丰富的产品线:提供多种类型的物联网解决方案,满足不同行业的需求。
2. 高度定制化:根据客户需求提供定制化的硬件和软件解决方案。
3. 强大的技术支持:提供专业的技术支持和售后服务,确保客户项目的顺利实施。
4. 广泛的应用领域:产品广泛应用于工业、医疗、能源、交通等多个行业,具有广泛的市场前景。

76000956数据手册

厂牌 PDF简要描述 下载
DIGI INTERNATIONAL 射频模块 DIGI INTERNATIONAL 76000956 76000956数据手册
