XB24CAUIT-001

产品分类: 射频模块
厂牌: DIGI INTERNATIONAL
产品描述: 31mA 45mA 1Mbps -102dBm 2.1V~3.6V Antenna Not Included,U.FL EM357 通孔安装
供应商型号: SYE-XB24CAUIT-001
供应商: 海外现货
标准整包数: 1

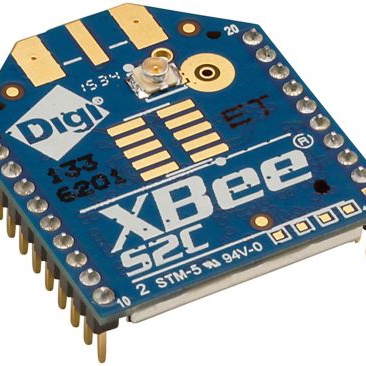

DIGI INTERNATIONAL 射频模块 XB24CAUIT-001

XB24CAUIT-001概述

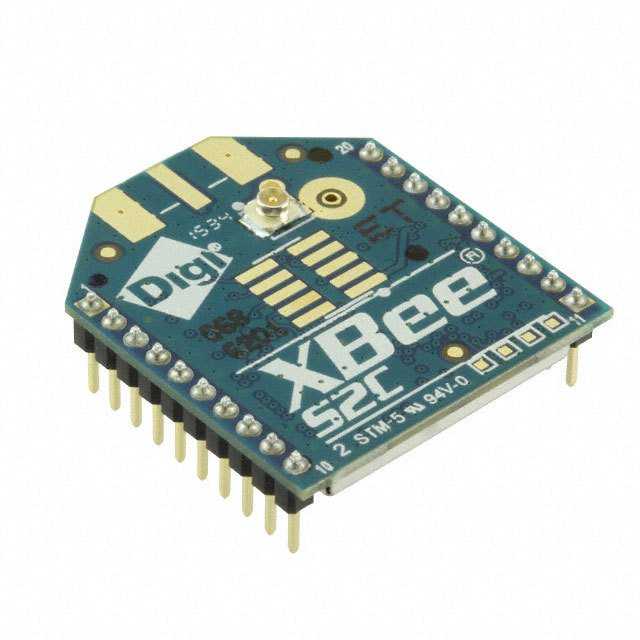

    XBee/XBee-PRO S2C 802.15.4 RF Module

    1. 产品简介


    XBee/XBee-PRO S2C 802.15.4 RF模块 是一款嵌入式无线连接解决方案,适用于设备间进行点对多点或点对点的快速通信。这些模块基于IEEE 802.15.4网络协议设计,适用于高吞吐量应用,且要求低延迟和可预测的通信时间。它们特别适用于低功耗、低成本的无线传感器网络。

    2. 技术参数


    - 性能参数
    - 室内/城市范围: XBee可达200英尺(60米),XBee-PRO可达300英尺(90米)。
    - 室外视线范围: XBee可达4000英尺(1200米),XBee-PRO可达2英里(3200米)。
    - 发射功率输出:
    - XBee: 最大6.3毫瓦(8分贝),正常模式下为3.1毫瓦(5分贝)。
    - XBee-PRO: 最大63毫瓦(18分贝)。
    - RF数据速率: 250,000比特/秒。
    - 最大数据吞吐量: 高达96,000比特/秒。
    - UART接口数据速率: 1200比特/秒至250,000比特/秒。
    - SPI数据速率: 最高5兆比特/秒(突发)。
    - 接收机灵敏度: XBee为-102分贝(增强模式),-100分贝(正常模式)。XBee-PRO为-101分贝。
    - 电源要求
    - 输入电压范围: XBee为2.1至3.6伏特,XBee-PRO为2.7至3.6伏特。
    - 发射电流: XBee在正常模式下为33毫安,增强模式下为45毫安。XBee-PRO为120毫安。
    - 空闲/接收电流: XBee增强模式下为31毫安,正常模式下为28毫安。XBee-PRO为31毫安。
    - 电源关闭电流: 小于1微安。
    - 通用规格
    - 工作频率: ISM 2.4 GHz。
    - 支持通道: XBee为11至26,XBee-PRO为12至23。
    - 外形尺寸: 通过孔式(TH)为2.438 x 2.761厘米(0.960 x 1.087英寸),表面贴装(SMT)为2.199 x 3.4 x 0.305厘米(0.866 x 1.33 x 0.120英寸)。
    - 工作温度范围: -40至85摄氏度(工业级)。

    3. 产品特点和优势


    - 多样的安装选项: 支持表面贴装(SMT)和通孔(TH)两种安装方式,满足不同应用场景的需求。
    - 长距离传输: XBee-PRO型号支持更远的传输距离,最高可达2英里(3200米)。
    - 灵活的数据处理能力: 支持UART和SPI串行连接,适应不同的通信需求。
    - 宽泛的工作电压范围: 允许在多种供电环境中稳定工作。
    - 低功耗特性: 在空闲或接收状态下的电流消耗较低,适合长时间工作。

    4. 应用案例和使用建议


    - 工业监控: 在工厂自动化中,可用于远程监控机器运行状态。
    - 智能家居: 在智能家居系统中,可用于实现远程控制和状态监测。
    - 智能农业: 用于农田监测,如土壤湿度、光照强度等参数的采集。

    使用建议:
    - 环境因素考虑: 由于实际传输范围受多种因素影响,建议在部署时考虑建筑物、树木等因素对信号的影响。
    - 抗干扰设计: 在安装时尽量避免高频电子设备的干扰,以提高信号质量。
    - 电源管理: 建议采用稳压电源,确保电压稳定。

    5. 兼容性和支持


    - 兼容性: 模块支持UART和SPI接口,可与其他采用相同接口的设备兼容。
    - 技术支持: Digi提供技术支持服务,可通过电话+1 952.912.3444或访问其官网获得帮助。用户需要提供产品名称和型号、序列号、固件版本、操作系统/浏览器版本等信息。

    6. 常见问题与解决方案


    - 问题: 设备无法正常工作。
    - 解决方案: 确认接线无误,检查供电电压是否符合要求。
    - 问题: 数据传输不稳定。
    - 解决方案: 调整天线位置,避开障碍物;确认发射功率设置正确。

    7. 总结和推荐


    XBee/XBee-PRO S2C 802.15.4 RF模块是一款高性能、低功耗的无线通信解决方案,广泛适用于各类工业和消费级应用。其多样化的安装方式、灵活的数据处理能力和良好的兼容性使其在市场上具有很强的竞争优势。强烈推荐在需要可靠无线连接的应用场景中使用。

XB24CAUIT-001参数

参数
频段 -
发射功率 -
芯片平台 EM357
灵敏度 -102dBm
功耗 -
天线形式 Antenna Not Included,U.FL
调制方式 -
发射电流 45mA
数据速率 1Mbps
工作电压 2.1V~3.6V
接收电流 31mA
安装方式 通孔安装
零件状态 新设计不推荐
包装方式 托盘

XB24CAUIT-001厂商介绍

DIGI International是一家全球领先的物联网(IoT)解决方案提供商,专注于为各种行业提供嵌入式计算和网络连接解决方案。公司主营产品包括嵌入式计算机、串行设备服务器、无线设备、物联网网关和传感器等。

产品分类:
1. 嵌入式计算机:提供高性能、低功耗的嵌入式计算平台,适用于工业自动化、医疗设备等领域。
2. 串行设备服务器:实现串行设备与以太网之间的数据传输,广泛应用于远程监控、工业控制等领域。
3. 无线设备:提供Wi-Fi、蜂窝等多种无线通信模块,适用于远程数据传输、无线监控等场景。
4. 物联网网关:集成多种通信协议,实现设备与云平台之间的数据交互,适用于智慧城市、智能家居等领域。
5. 传感器:提供温度、湿度、压力等多种传感器,适用于环境监测、工业自动化等领域。

DIGI International的优势:
1. 丰富的产品线:提供多种类型的物联网解决方案,满足不同行业的需求。
2. 高度定制化:根据客户需求提供定制化的硬件和软件解决方案。
3. 强大的技术支持:提供专业的技术支持和售后服务,确保客户项目的顺利实施。
4. 广泛的应用领域:产品广泛应用于工业、医疗、能源、交通等多个行业,具有广泛的市场前景。

XB24CAUIT-001数据手册

厂牌 PDF简要描述 下载
DIGI INTERNATIONAL 射频模块 DIGI INTERNATIONAL XB24CAUIT-001 XB24CAUIT-001数据手册

XB24CAUIT-001封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 36.3692 ¥ 304.7739
库存: 498
起订量: 9 增量: 25
交货地:
最小起订量为:1
合计: ¥ 304.77
